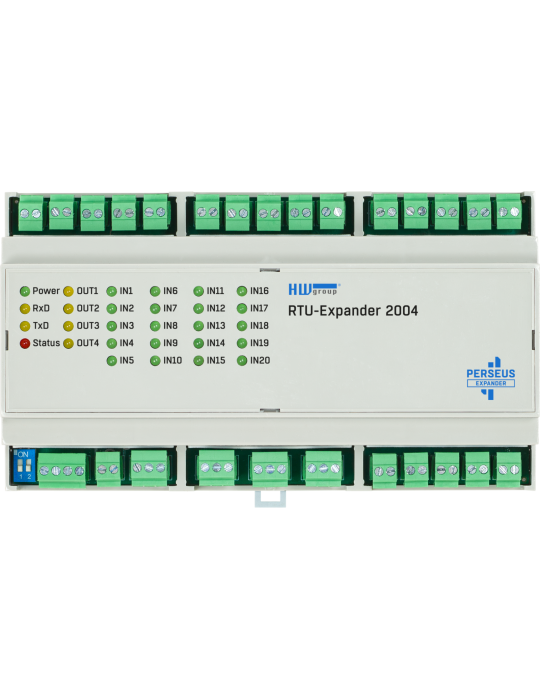

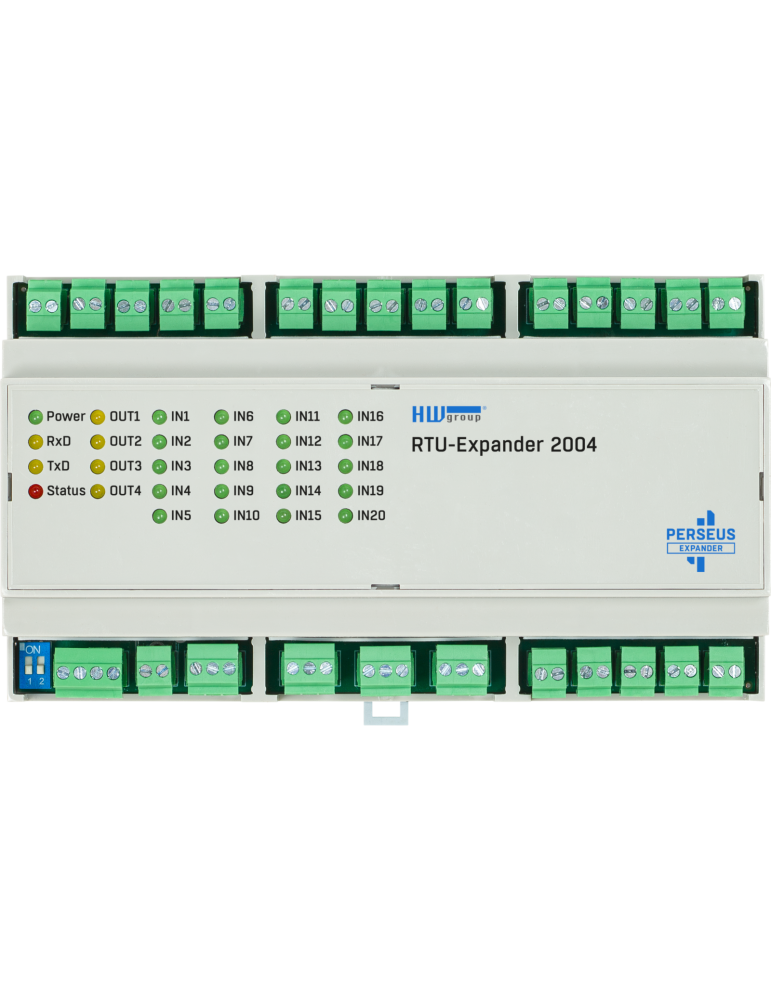

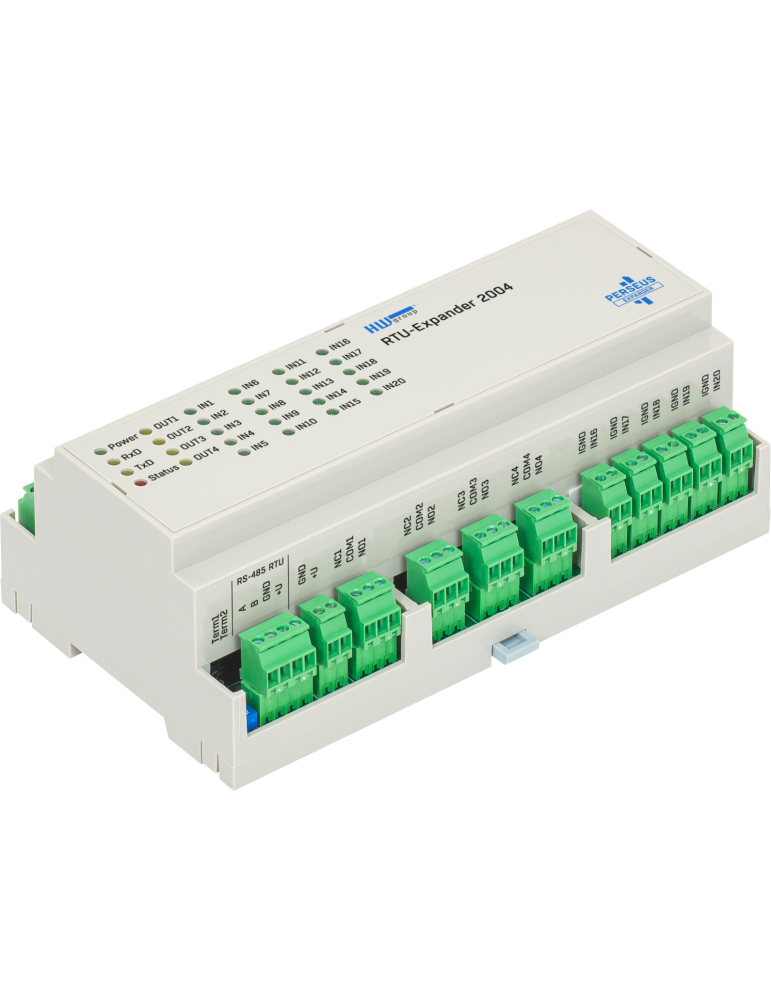

HW-group RTU-Expander 2004

Extension d'E/S Modbus RTU sur rail DIN pour Perseus Industrial

Le HW-group RTU-Expander 2004 est un module d'extension qui augmente les capacités d'entrées/sorties des boîtiers de la gamme Perseus Industrial via l'interface RS-485 Modbus RTU. Ce dispositif au format DIN rail 9 modules permet d'intégrer jusqu'à 20 entrées numériques avec fonction compteur S0 et 4 sorties relais, offrant une flexibilité maximale pour la supervision d'équipements industriels et la détection d'événements.

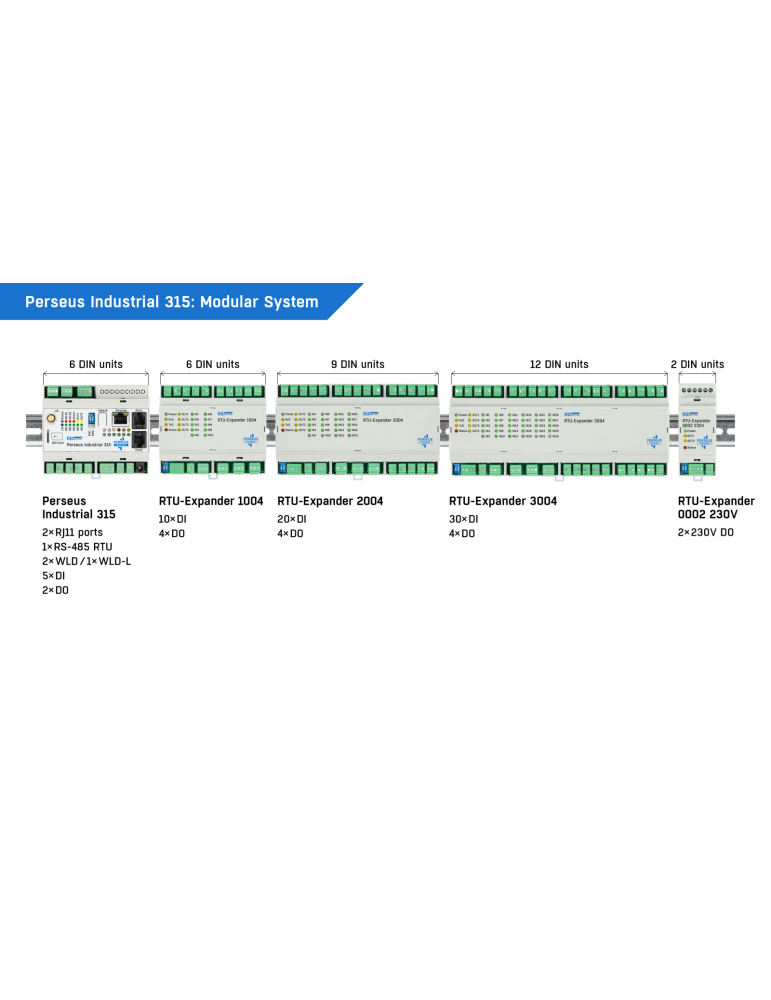

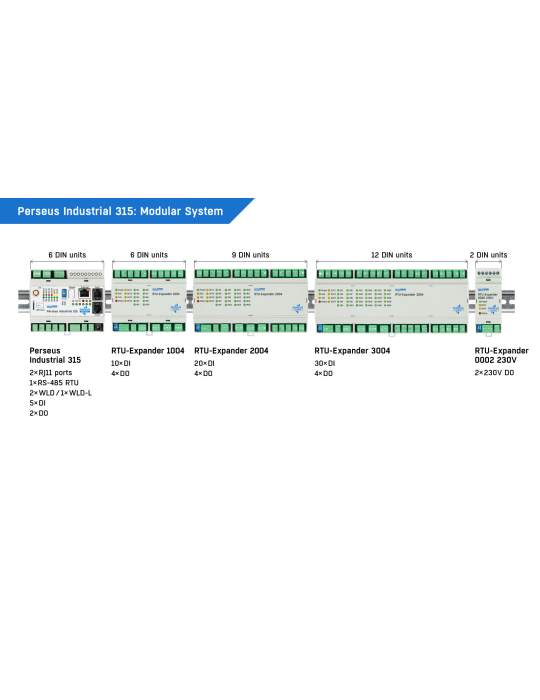

Architecture modulaire évolutive sur RS-485

Plusieurs RTU-Expander peuvent être connectés en chaîne (daisy-chain) depuis le bornier RS-485 unique du boîtier Perseus Industrial. L'ensemble des modules est alimenté en tension nominale 12 V (GND et +U) via le même bornier RS-485, simplifiant le câblage et réduisant les coûts d'installation. Cette architecture modulaire permet d'adapter précisément le nombre d'entrées et sorties aux besoins spécifiques de chaque application.

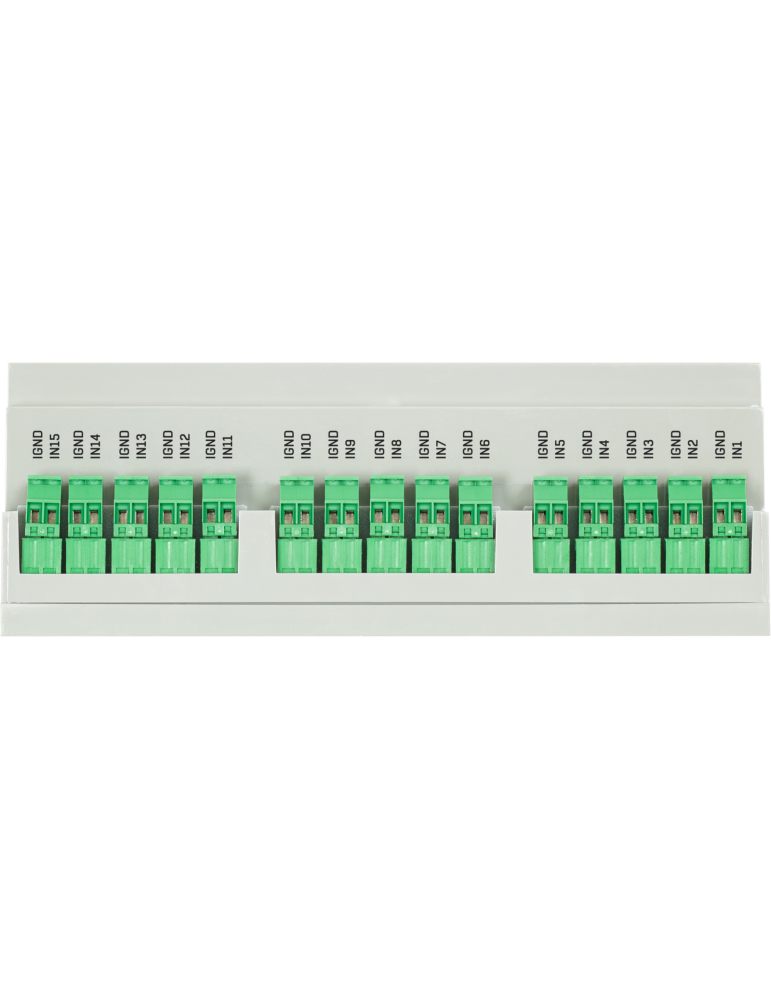

20 entrées numériques avec compteurs S0 intégrés

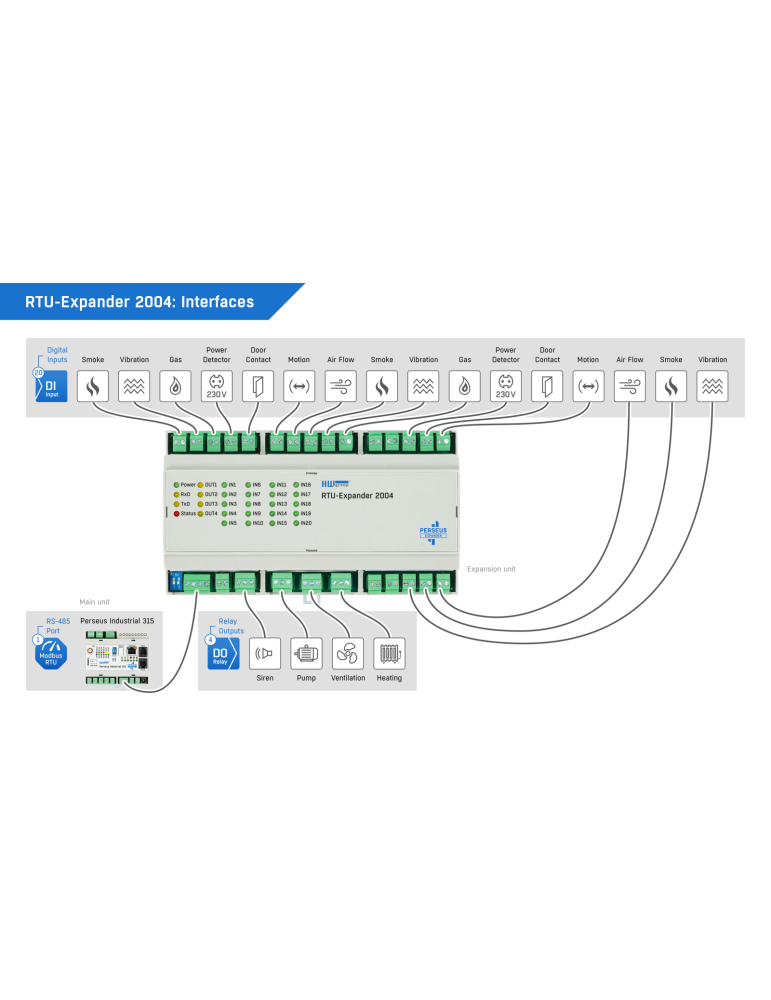

Les 20 entrées numériques à contact sec du RTU-Expander 2004 acceptent une large gamme de détecteurs et capteurs industriels :

• Détecteurs de fumée pour la sécurité incendie
• Contacts de porte et détecteurs d'intrusion
• Détecteurs de mouvement et de présence
• Détecteurs de présence secteur
• Compteurs d'impulsions S0 pour mesures énergétiques
• Contacts secs génériques d'équipements industriels

Chaque entrée dispose d'une fonction compteur permettant le suivi précis d'impulsions pour des applications de métrologie énergétique ou de comptage industriel.

4 sorties relais pour commande et automatisation

Le RTU-Expander 2004 intègre 4 sorties relais standards offrant :

• Tension de charge : jusqu'à 50 V
• Courant de charge : jusqu'à 1000 mA
• Isolation galvanique pour protection des circuits
• Fonction impulsions définies pour commandes temporisées
• Fonction sortie conditionnelle locale

Ces sorties permettent de piloter des équipements externes, déclencher des alarmes visuelles ou sonores, ou automatiser des actions correctives en fonction des conditions détectées par les entrées.

Interface Modbus RTU RS-485 industrielle

La communication s'effectue via l'interface RS-485 Modbus RTU, protocole industriel robuste garantissant la fiabilité des échanges sur de longues distances. Le module fournit 24 valeurs au système de supervision Perseus, permettant la remontée exhaustive de l'état des entrées et sorties.

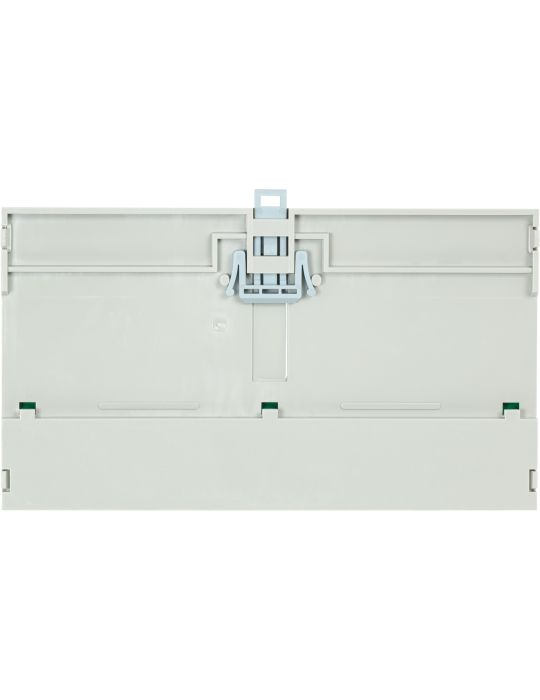

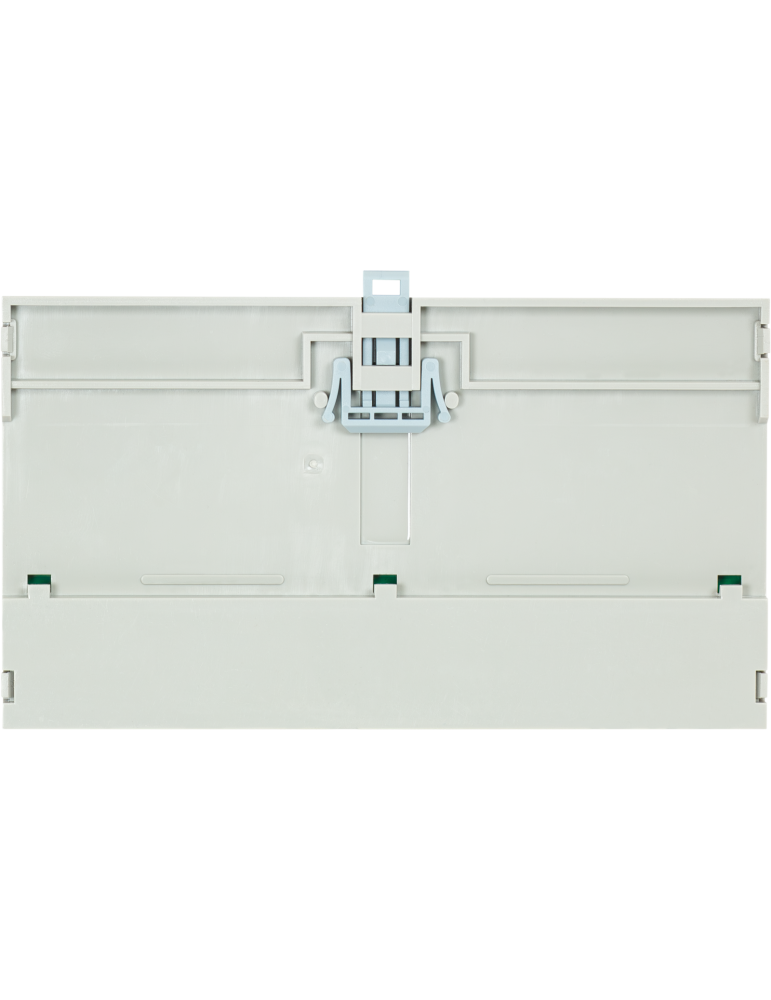

Installation DIN rail simplifiée

Le boîtier compact (155 × 90 × 57 mm, 302 g) au format DIN rail 9 modules s'intègre facilement dans les armoires et tableaux électriques industriels. Le niveau de protection IP40 et la plage de température étendue (-30°C à +65°C) permettent une installation dans des environnements industriels exigeants. Les connexions s'effectuent via borniers à vis pour un câblage robuste et fiable.

Applications typiques

• Extension d'E/S pour boîtiers Perseus Industrial 310, 315
• Supervision de détecteurs de sécurité (fumée, intrusion, mouvement)
• Collecte de données de compteurs d'énergie via impulsions S0
• Surveillance de contacts d'état d'équipements industriels
• Automatisation de réponses à des événements détectés
• Intégration de systèmes de contrôle d'accès

Spécifications techniques

• Entrées numériques : 20 × DI (contact sec) avec compteurs S0
• Sorties numériques : 4 × DO (relais)
• Tension de charge sortie : 50 V max
• Courant de charge sortie : 1000 mA max
• Interface : RS-485 Modbus RTU
• Isolation galvanique : oui
• Nombre de valeurs fournies : 24
• Alimentation : 12 V nominal via RS-485
• Température de fonctionnement : -30°C à +65°C
• Humidité relative : 5% à 95% HR
• Dimensions : 155 × 90 × 57 mm (L×H×P)
• Poids : 302 g
• Montage : rail DIN
• Protection : IP40

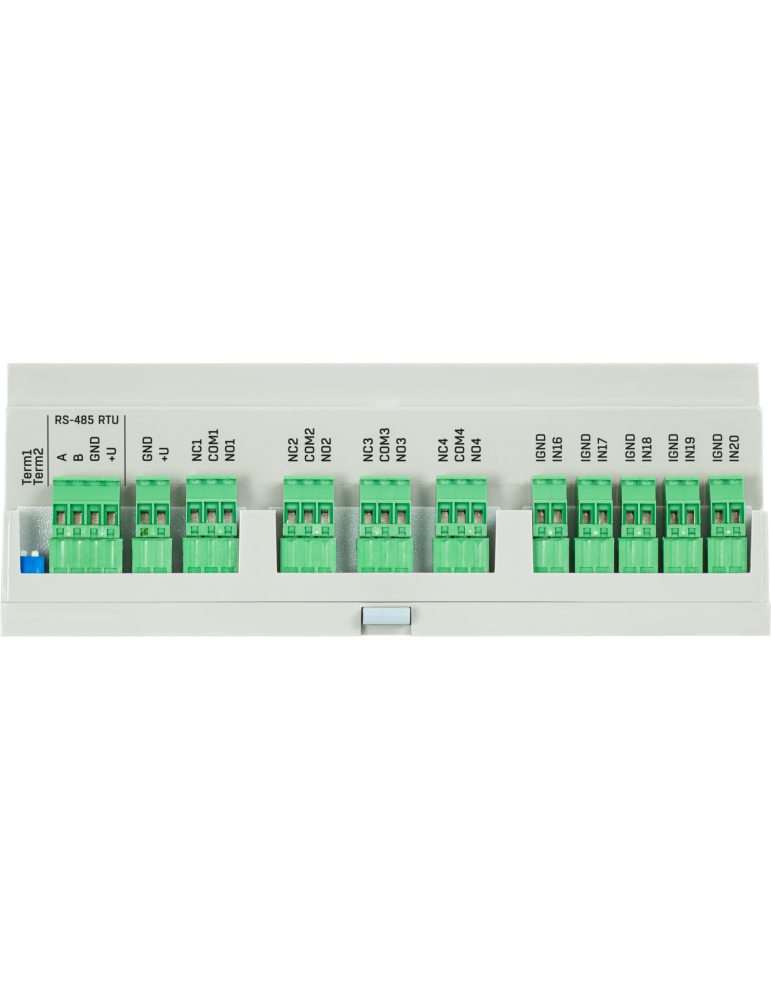

• Connectique : borniers à vis
• Garantie : 24 mois

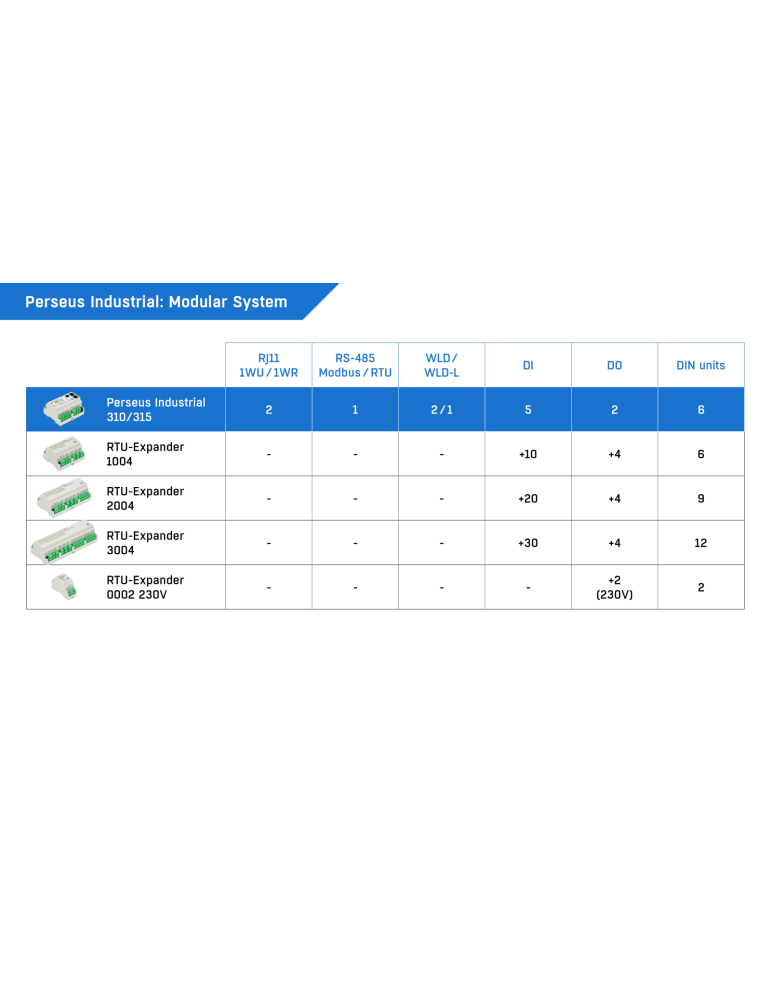

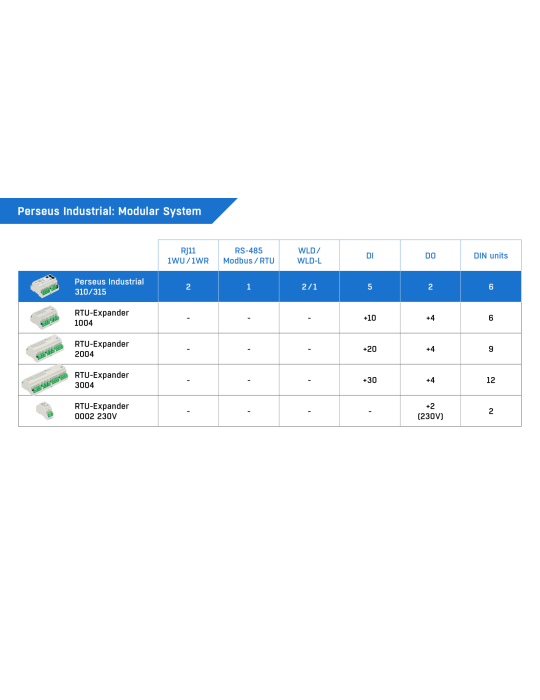

Compatibilité

Le RTU-Expander 2004 est compatible avec l'ensemble de la gamme Perseus Industrial :

• Perseus Industrial 315
• Perseus Industrial 310
• Perseus Energy 242
• Perseus Energy 285
• Perseus Energy 240
• Perseus Monitoring 145
• Perseus Monitoring 140
• Perseus Monitoring 155
• Perseus Monitoring 150

Un câble de connexion RTU spécifique (RTU-Connection cable) est disponible séparément pour faciliter le raccordement au boîtier Perseus.
