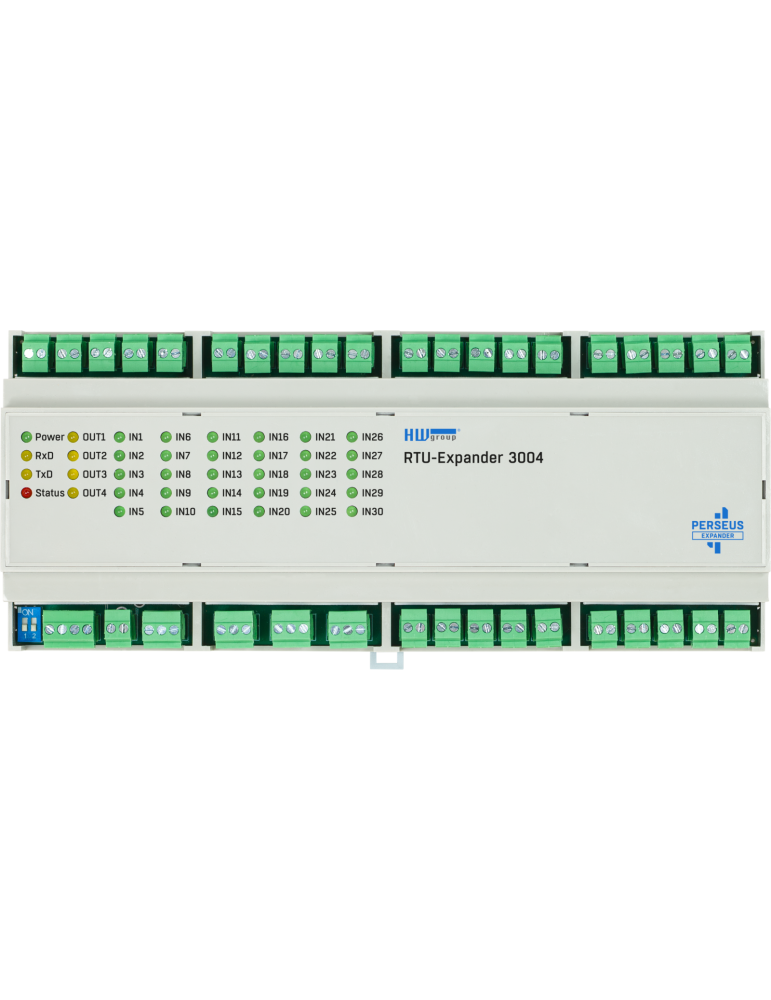

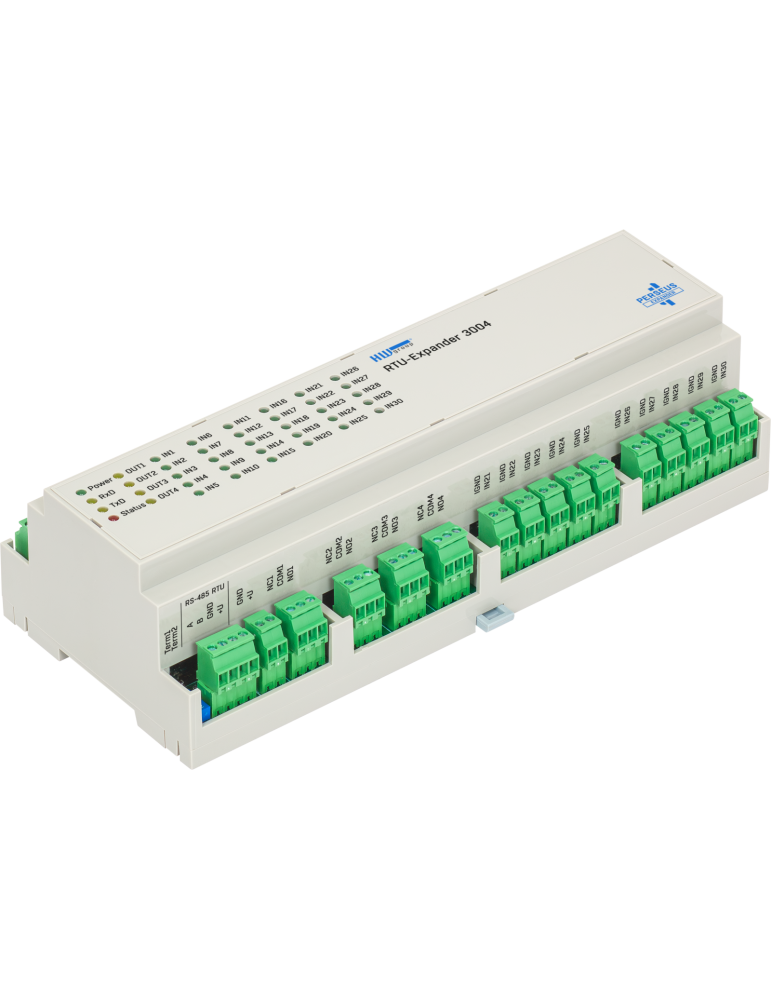

HW-group RTU-Expander 3004

Extension I/O modulaire DIN pour boîtiers Perseus Industrial

Le HW-group RTU-Expander 3004 est une extension modulaire sur rail DIN conçue pour augmenter les capacités d'entrées/sorties des boîtiers de la gamme Perseus Industrial. Ce module communique via interface RS-485 Modbus RTU et intègre 30 entrées digitales avec compteurs S0 ainsi que 4 sorties relais, offrant une extension complète pour la supervision de contacts secs, détecteurs et commande d'équipements.

30 entrées digitales avec compteurs d'impulsions S0

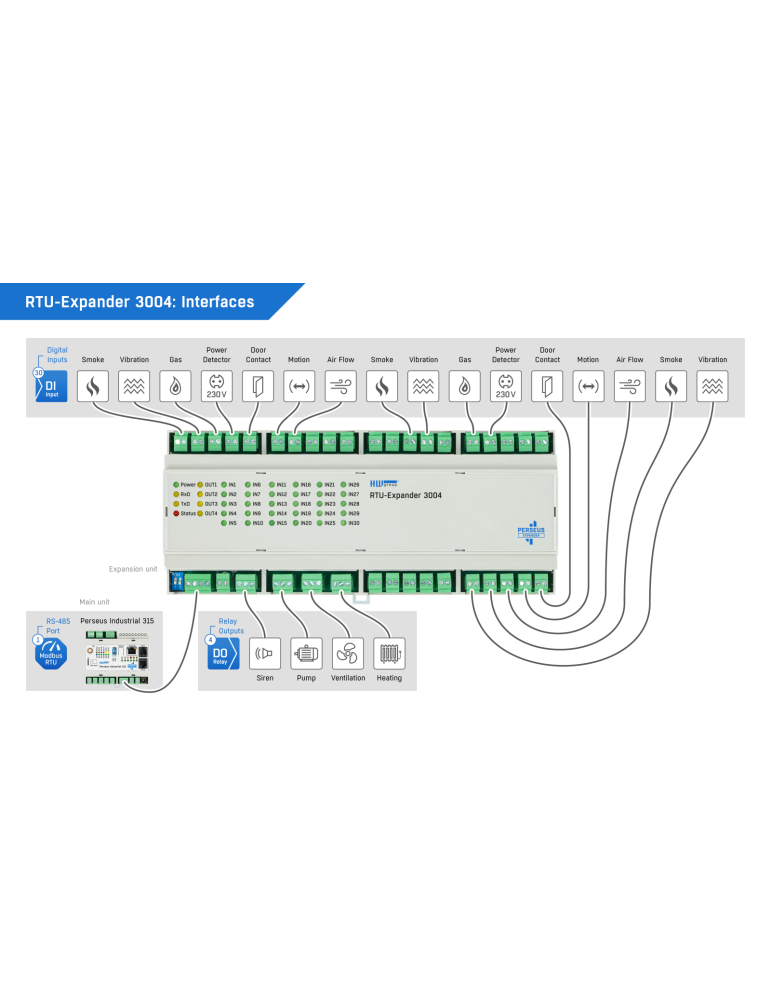

L'extension dispose de 30 entrées digitales configurables pour surveiller des contacts secs (détecteurs de fumée, contacts de porte, détecteurs de mouvement, présence secteur). Chaque entrée intègre une fonction compteur S0 permettant de comptabiliser les impulsions pour des applications de métrologie (compteurs d'énergie, débitmètres, compteurs d'eau) directement dans le système de supervision Perseus.

4 sorties relais pour commande et signalisation

Le module intègre 4 sorties relais (50V / 1A) permettant de piloter des équipements externes, des signalisations visuelles ou sonores, ou de réaliser des automatisations conditionnelles basées sur les seuils de supervision définis dans le boîtier Perseus connecté. Les relais supportent la génération d'impulsions et les sorties conditionnelles locales.

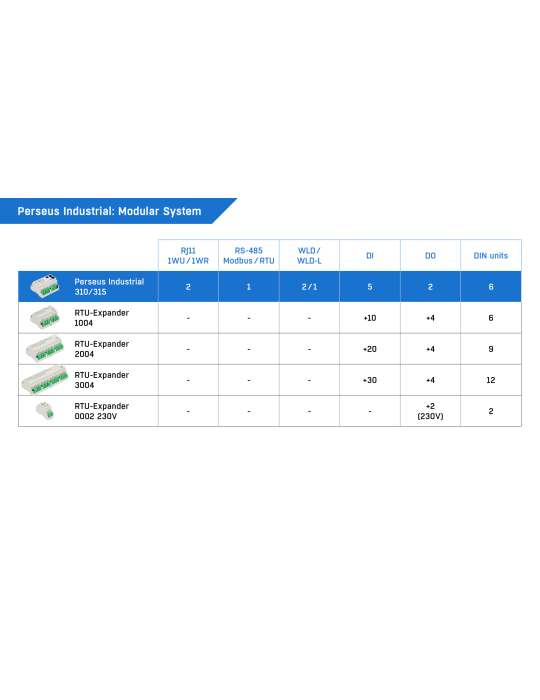

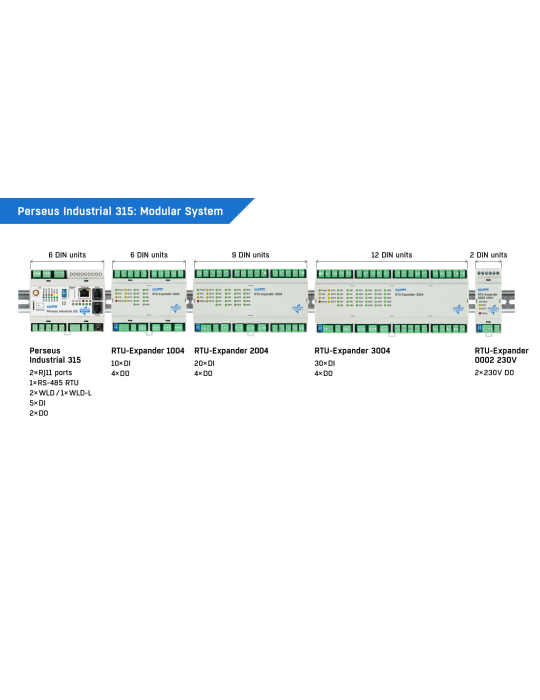

Architecture modulaire évolutive en chaînage

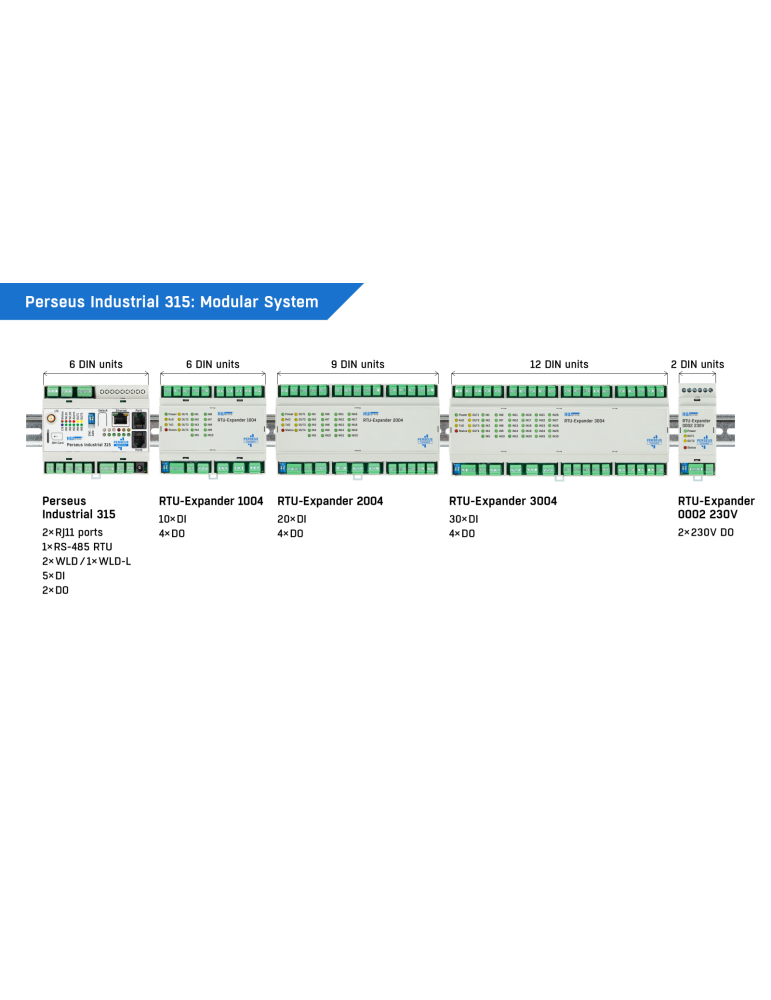

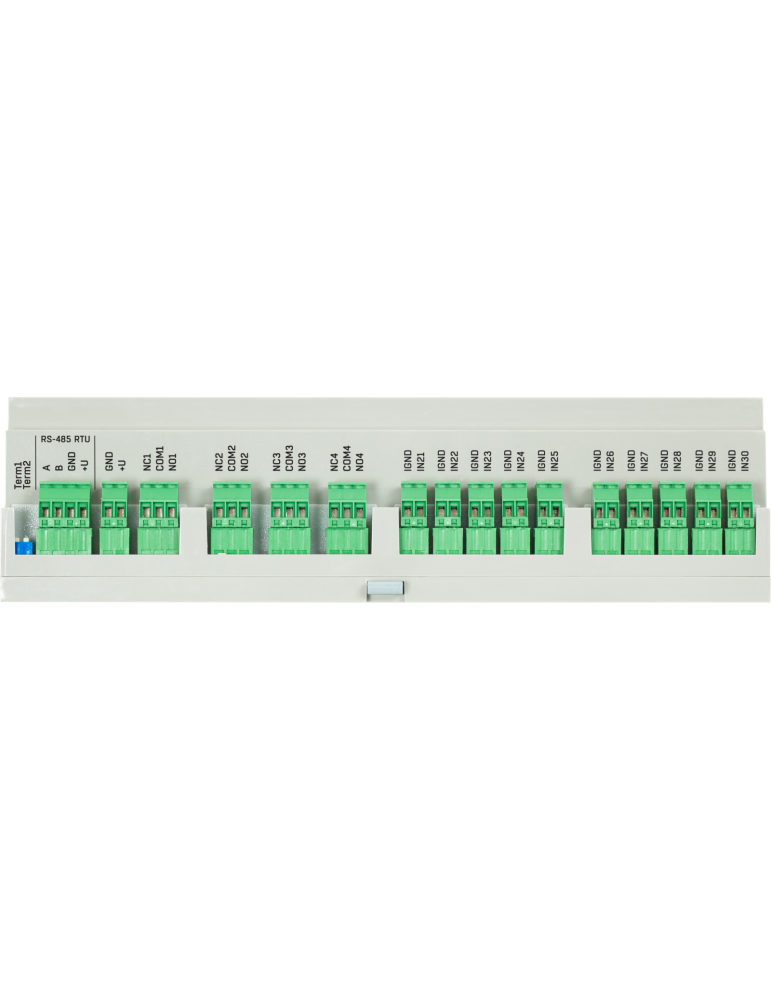

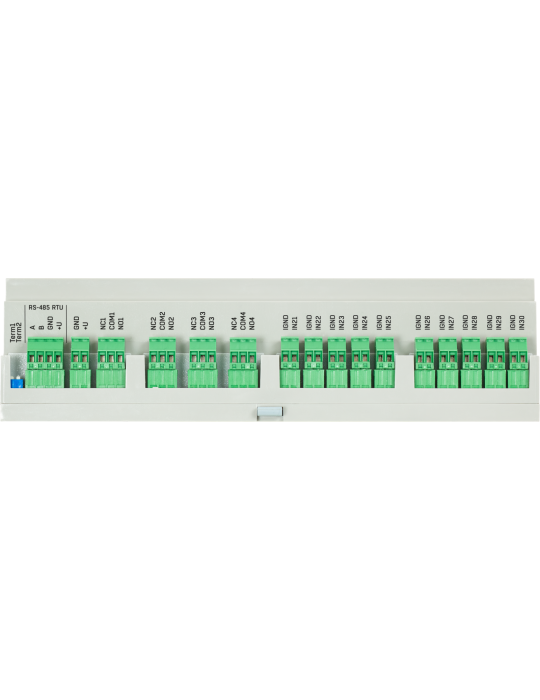

Plusieurs RTU-Expander peuvent être chaînés sur le port RS-485 unique du boîtier Perseus Industrial, permettant d'adapter précisément le nombre d'entrées/sorties aux besoins de l'application. L'alimentation 12V et la communication RS-485 transitent par le même bloc de connexion à vis, simplifiant l'installation et le câblage.

Format DIN compact pour armoires électriques

Le module s'installe sur rail DIN standard (12 modules de largeur, format 210 x 90 x 57 mm) avec protection IP40 et connectique par borniers à vis. Conçu pour fonctionner dans des environnements industriels exigeants (-30°C à +65°C), il dispose d'une isolation galvanique pour garantir la fiabilité des mesures et la protection des équipements connectés.

Caractéristiques techniques RTU-Expander 3004

• Interface : RS-485 Modbus RTU

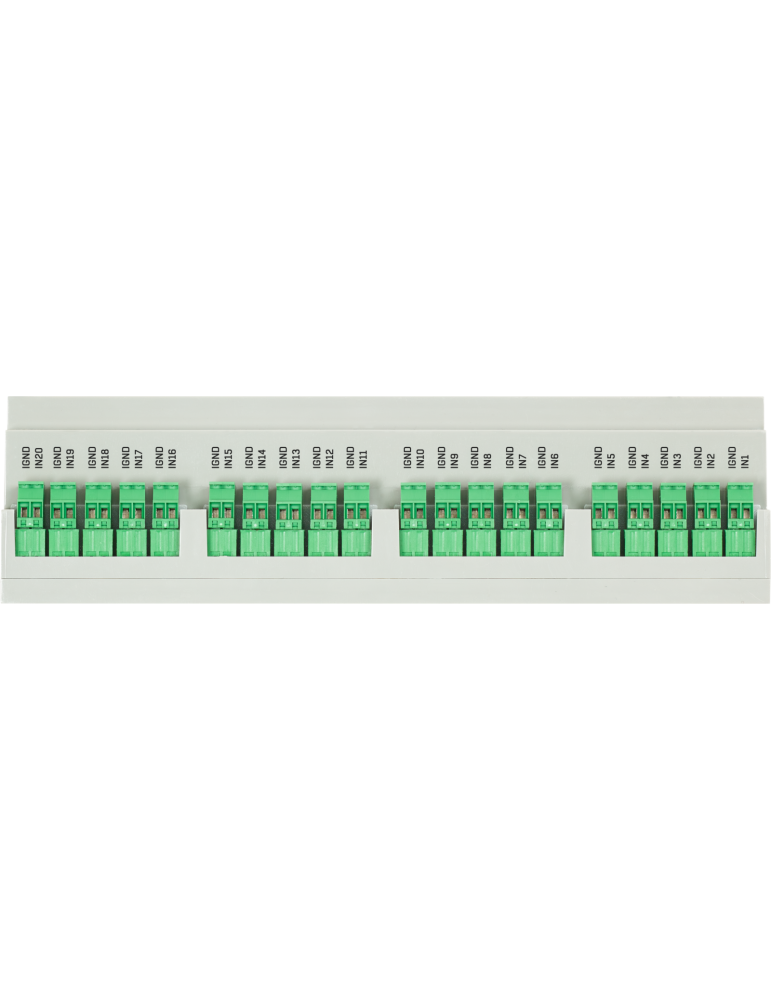

• Entrées digitales : 30x contacts secs avec compteurs S0
• Sorties relais : 4x (50V / 1A max)
• Génération d'impulsions et sorties conditionnelles
• Isolation galvanique intégrée
• 34 valeurs remontées au système de supervision
• Alimentation : 12V via bloc RS-485 du Perseus
• Chaînage : multi-modules sur port RS-485 unique
• Dimensions : 210 x 90 x 57 mm (12 modules DIN) / 383g

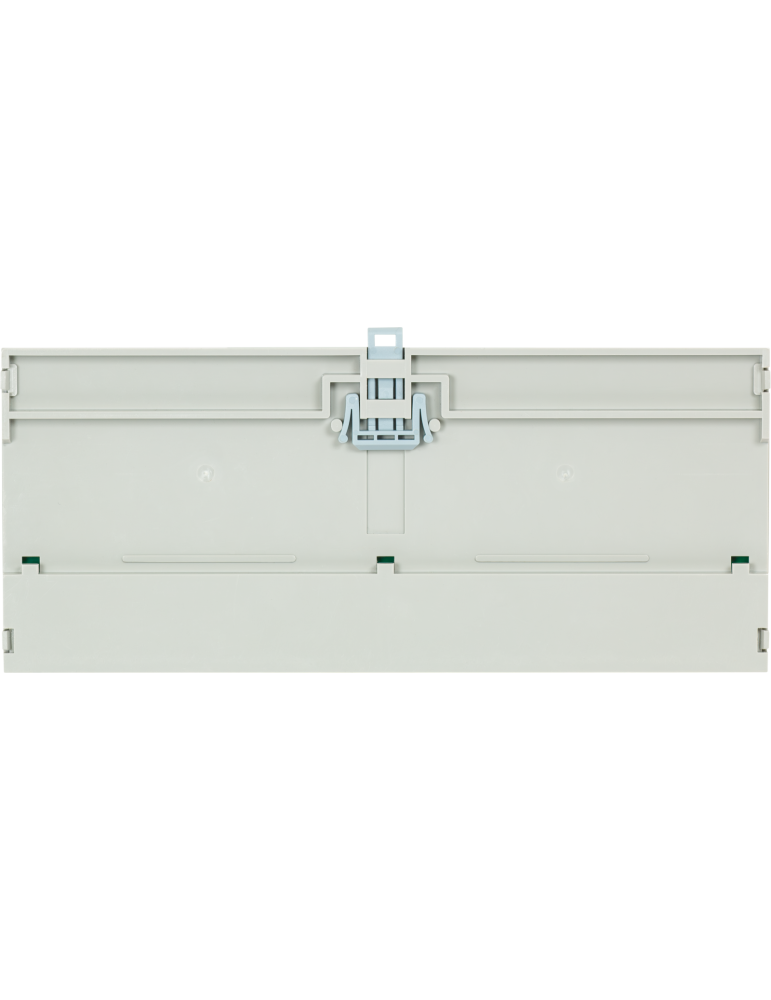

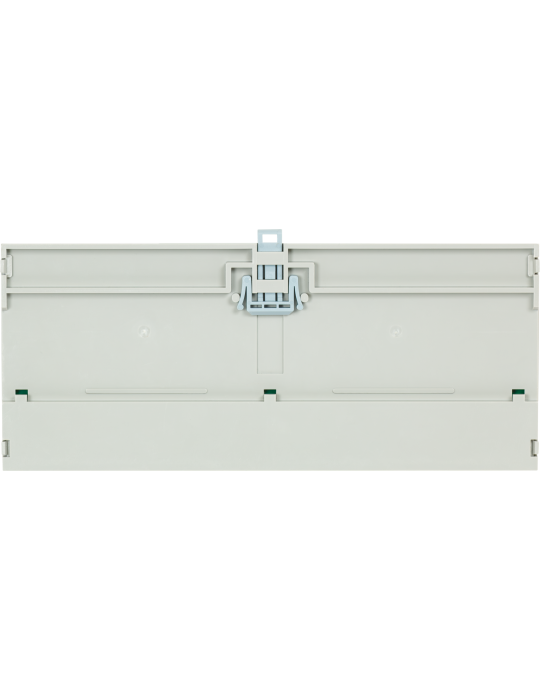

• Montage : rail DIN standard
• Protection : IP40
• Température : -30°C à +65°C / 9-95% HR
• Garantie : 24 mois

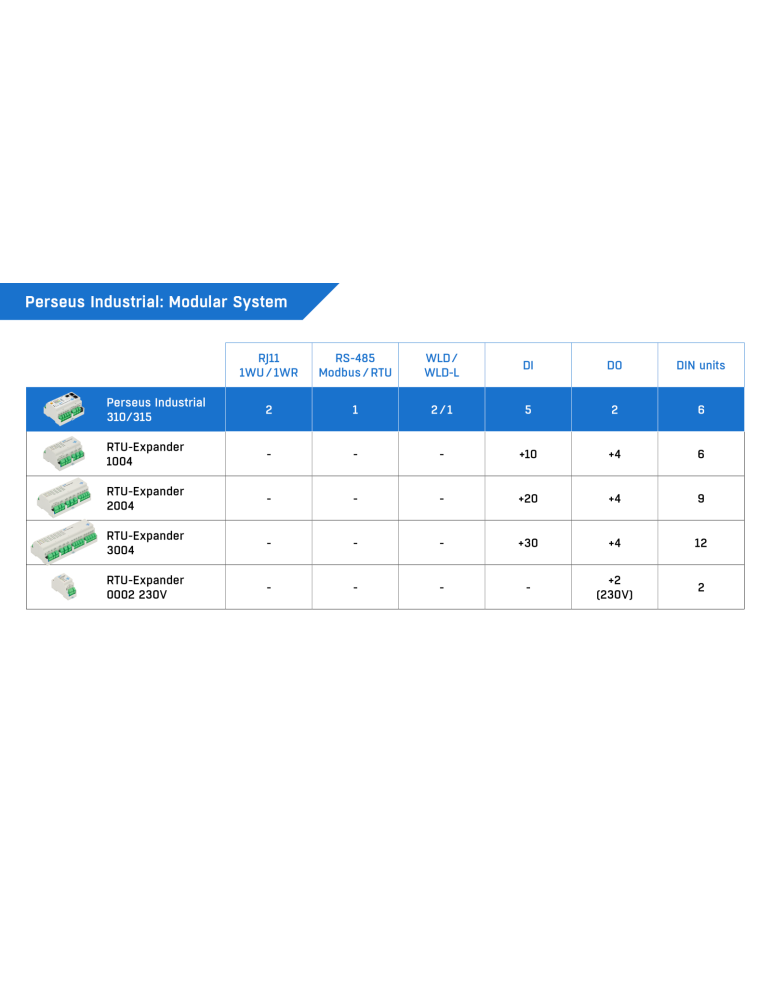

Compatibilité gamme Perseus Industrial

L'extension RTU-Expander 3004 est compatible avec l'ensemble des boîtiers de la gamme Perseus Industrial (315, 310) et Perseus Monitoring (145, 140, 155, 150) disposant d'un port RS-485 Modbus RTU, ainsi qu'avec les modèles Perseus Energy (242, 285, 240). Cette compatibilité étendue permet d'intégrer l'extension dans des architectures de supervision existantes ou évolutives.
