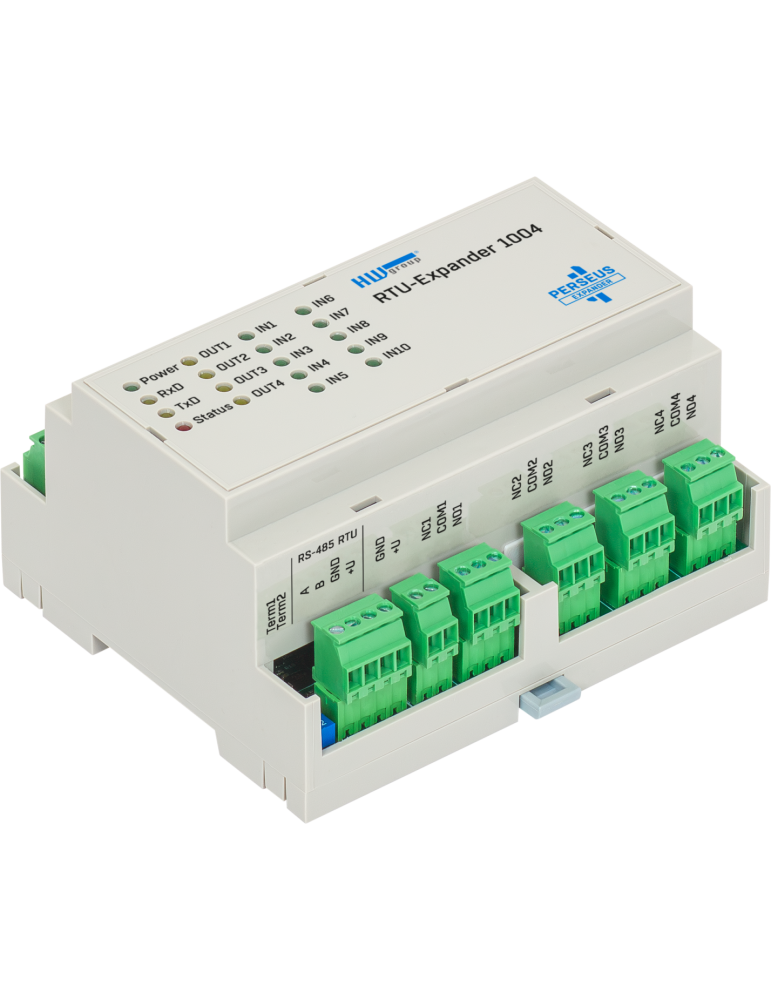

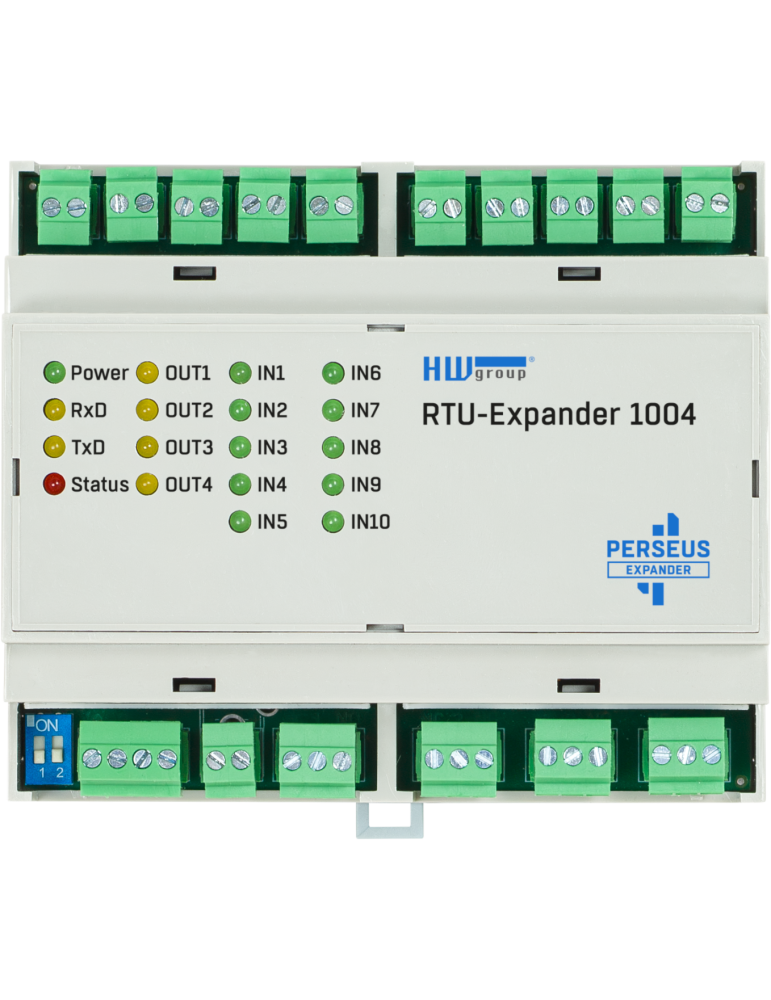

HW-group RTU-Expander 1004

Module d'extension I/O Modbus RTU pour Perseus Industrial

Le HW-group RTU-Expander 1004 permet d'étendre les capacités d'entrées/sorties des boîtiers de supervision Perseus Industrial. Ce module d'extension au format DIN rail 6 modules intègre 10 entrées digitales avec compteurs S0 et 4 sorties relais, communicant via interface RS-485 Modbus RTU. Conçu pour les environnements industriels nécessitant une surveillance étendue des contacts secs et le pilotage de relais, il s'installe en cascade sur le bus Modbus du boîtier Perseus et s'alimente directement depuis celui-ci.

Caractéristiques techniques du RTU-Expander 1004

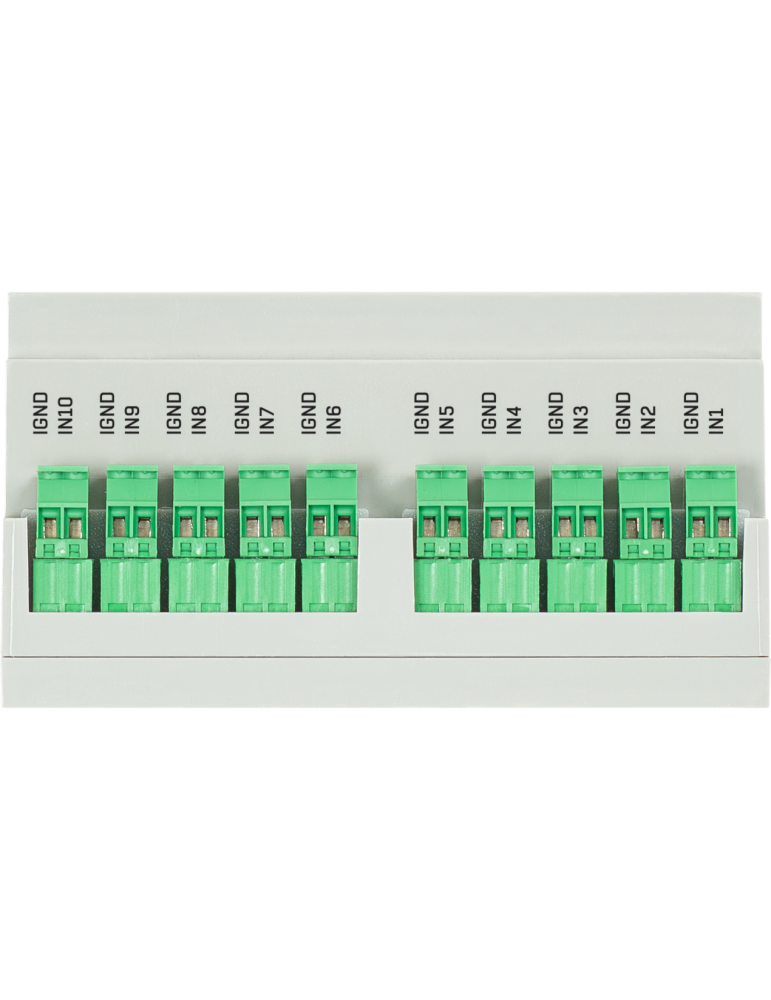

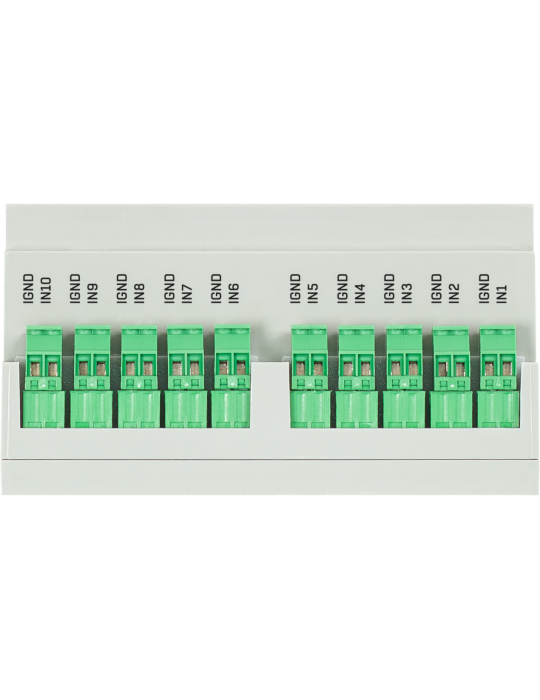

• 10 entrées digitales contact sec avec fonction compteur S0

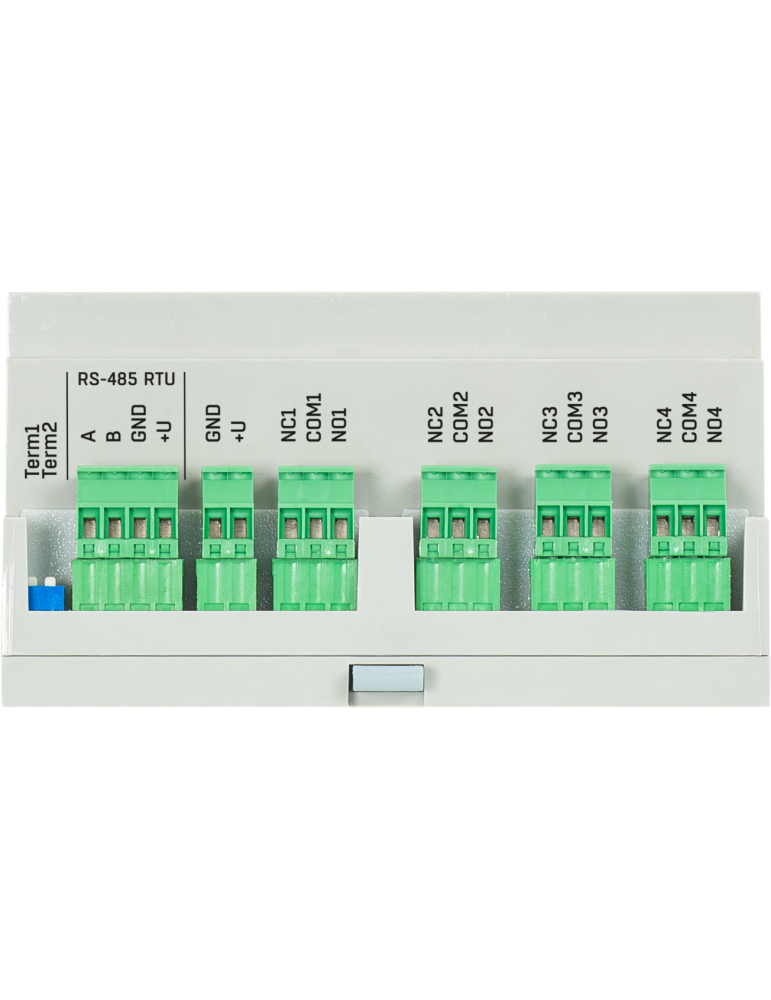

• 4 sorties relais (50V / 1A) avec isolation galvanique
• Interface RS-485 Modbus RTU
• Installation DIN rail 6 modules (105 x 90 x 57 mm)
• Alimentation 12V via terminal block RS-485
• 14 valeurs de supervision disponibles
• Température de fonctionnement : -30°C à +65°C
• Protection IP40
• Raccordement par bornier à vis
• Garantie constructeur 24 mois

Extension modulaire des entrées/sorties industrielles

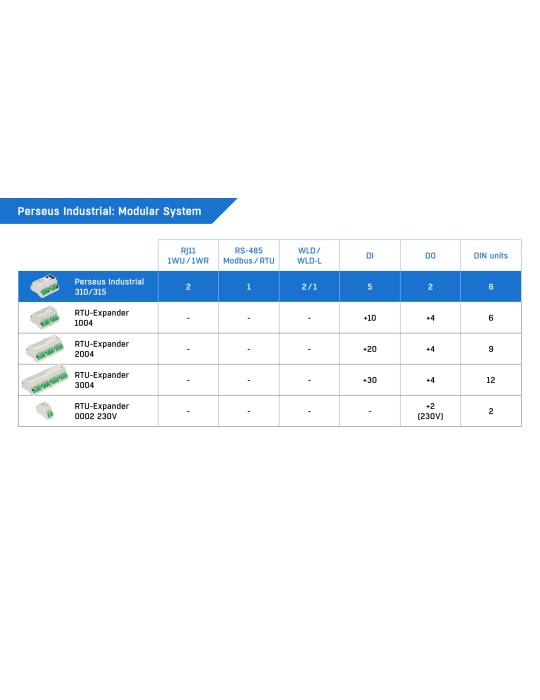

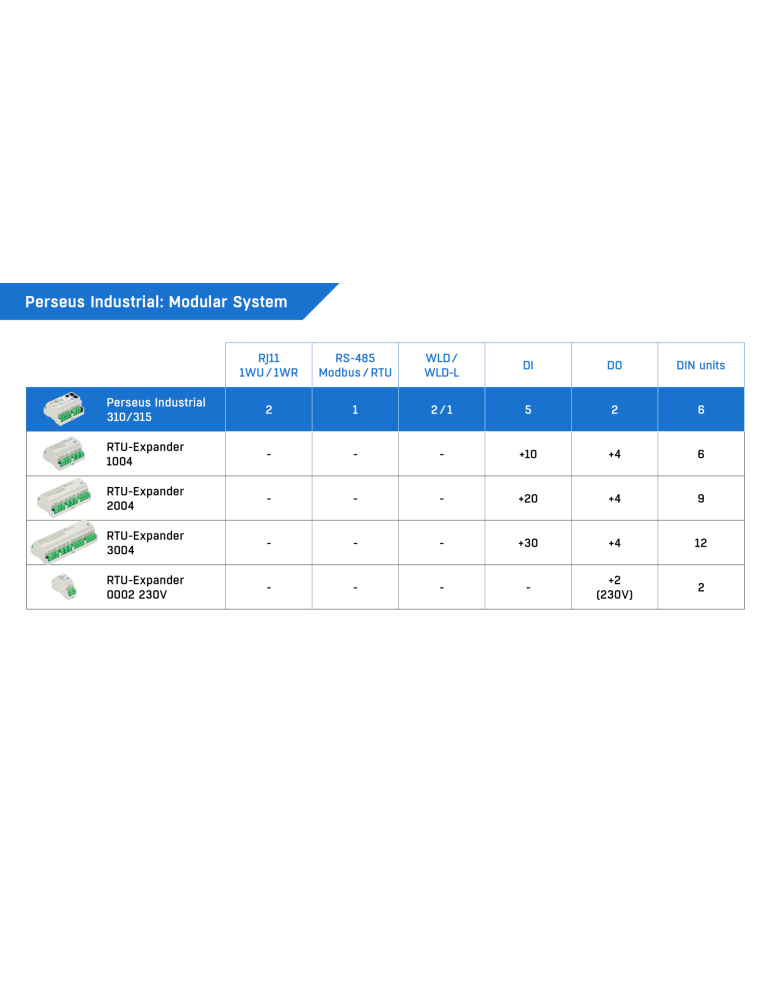

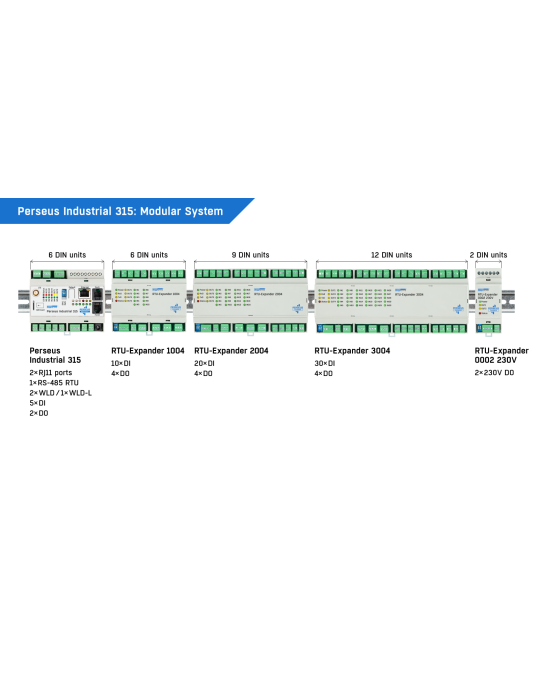

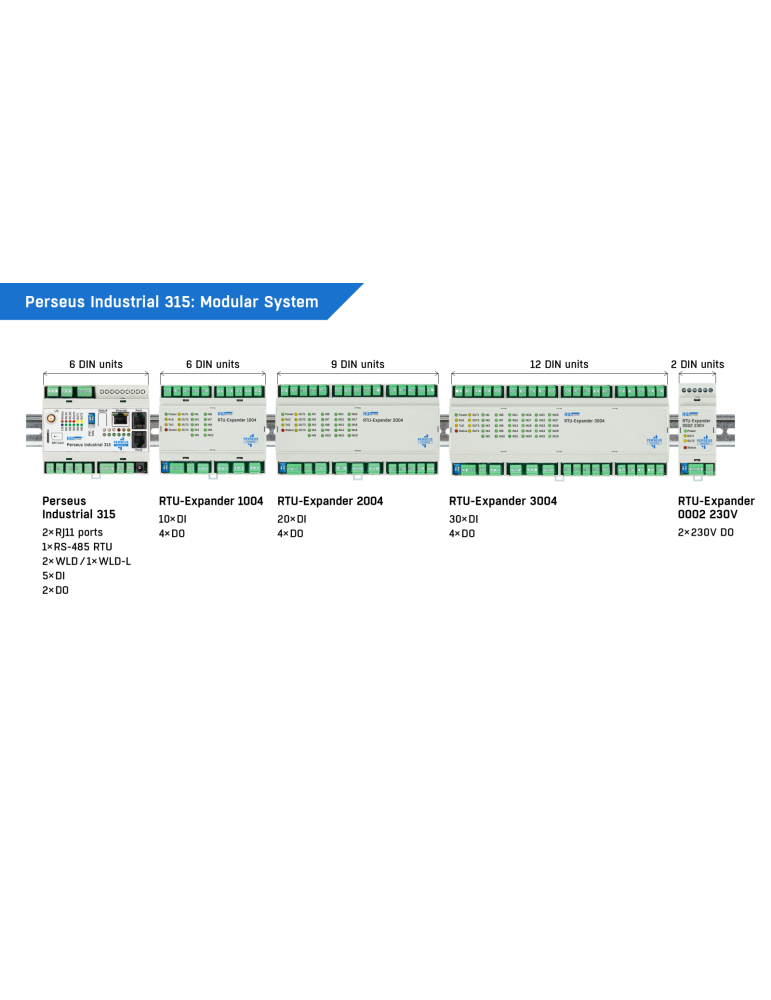

Les modules RTU-Expander 1004 se connectent en cascade sur le bus RS-485 du boîtier Perseus Industrial, permettant d'augmenter progressivement le nombre d'entrées et de sorties selon les besoins de l'installation. Chaque module ajoute 10 points de surveillance par contacts secs et 4 relais de commande, alimentés directement depuis le terminal block Modbus du Perseus (GND et +U 12V nominal).

Applications de supervision industrielle

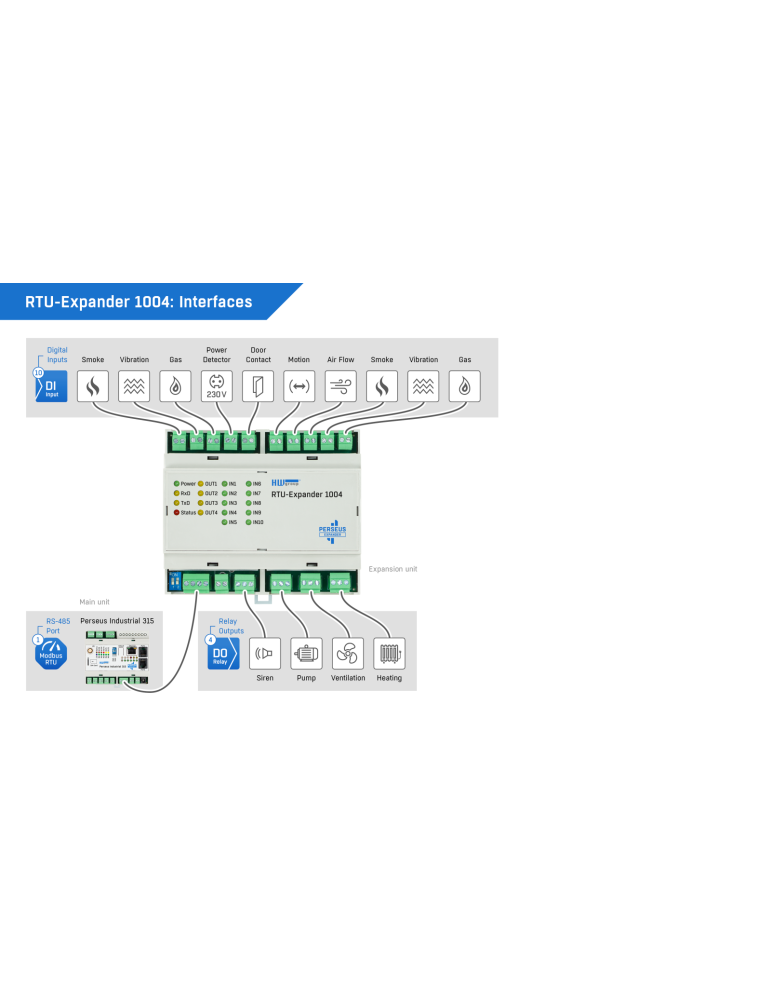

Les 10 entrées digitales avec compteurs S0 permettent la surveillance de détecteurs de fumée, contacts de porte, détecteurs de mouvement, présence secteur, et le comptage d'impulsions (consommation électrique, eau, gaz). Les 4 sorties relais commandent des dispositifs externes (ventilation, éclairage, verrouillage) en fonction des conditions supervisées. Compatible avec toute la gamme Perseus Industrial (315, 310), Perseus Energy (242, 285, 240) et Perseus Monitoring (145, 140, 155, 150).

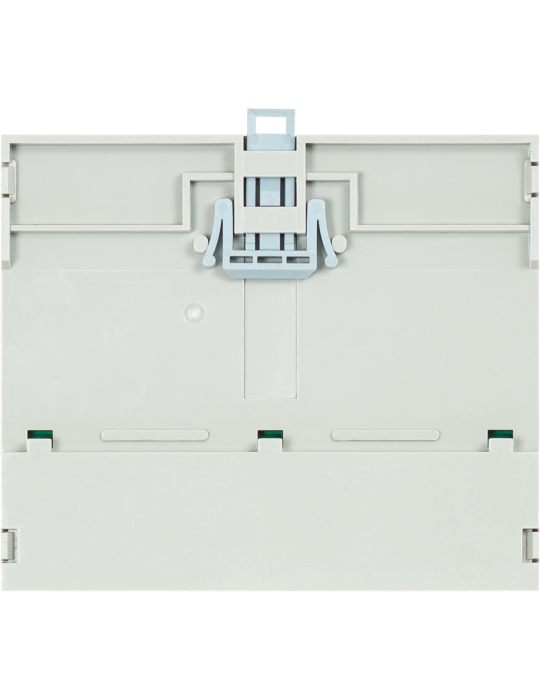

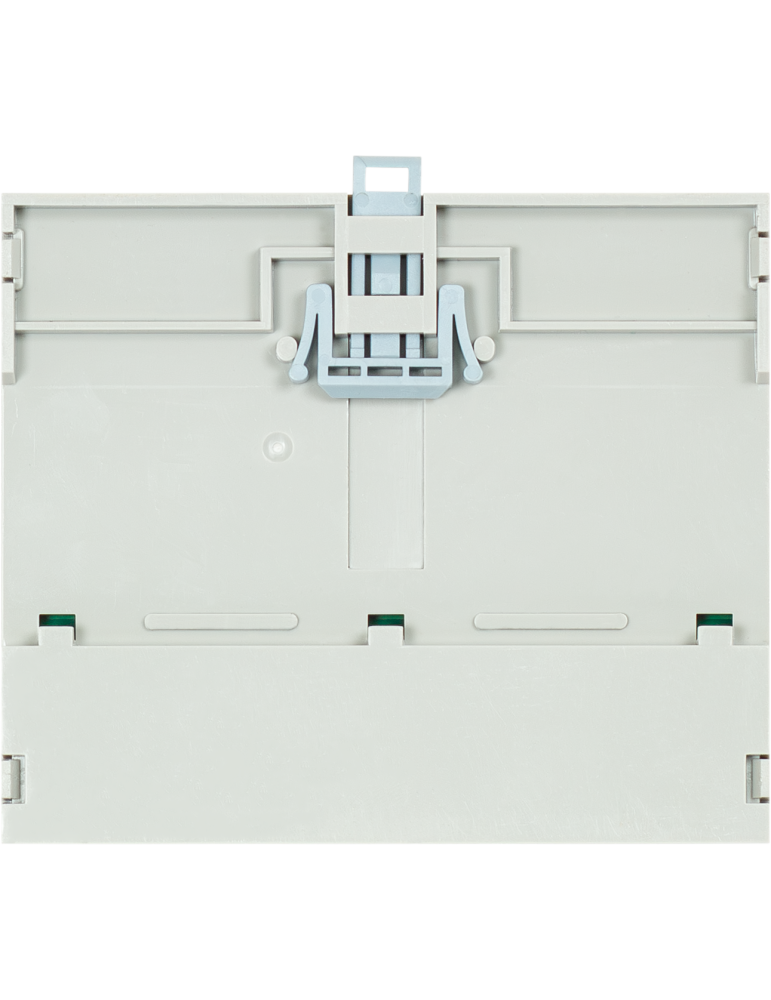

Installation DIN rail industrielle

Le format compact 6 modules DIN rail et la connectique par bornier à vis facilitent l'intégration dans les armoires électriques industrielles. La plage de température étendue (-30°C à +65°C) et la protection IP40 assurent une fiabilité dans les environnements industriels exigeants. Le câble RTU-Connection dédié (référence séparée) assure la liaison Modbus RTU entre le Perseus et les modules d'extension.
