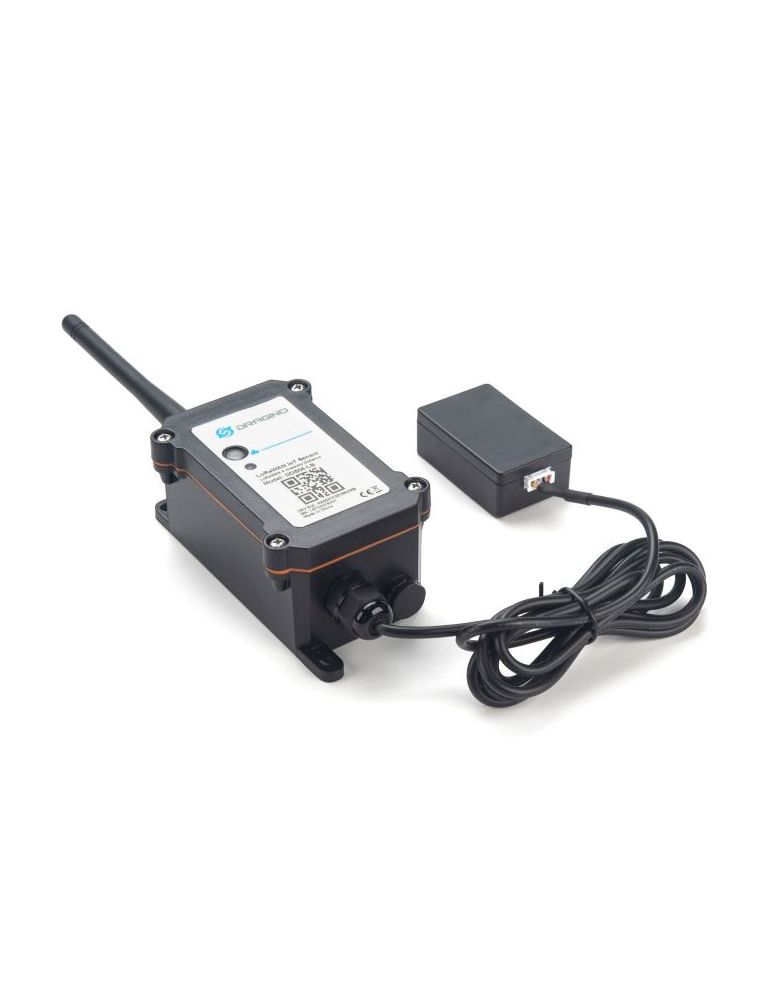

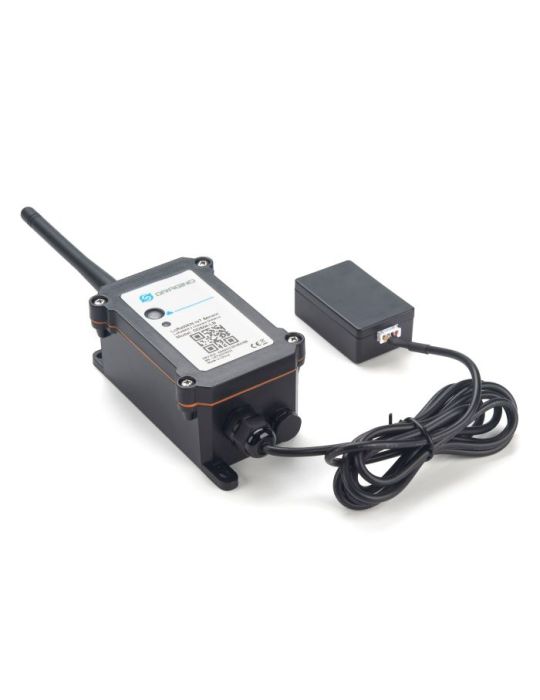

Dragino DDS04-LB

Le Dragino DDS04-LB est un module de mesure de distance LoRaWAN à 4 canaux pour l'Internet des objets. Il est capable de connecter jusqu'à quatre capteurs à ultrasons pour mesurer quatre distances en même temps.

Le DDS04-LB peut être appliqué à des scénarios tels que la mesure de la distance horizontale, le système de gestion de parking, la détection de la proximité et de la présence d'objets, le système intelligent de gestion des poubelles, l'évitement d'obstacles par les robots, le contrôle automatique, les égouts, etc.

Il détecte la distance entre l'objet mesuré et le capteur, et télécharge la valeur sans fil vers le serveur LoRaWAN IoT.

La technologie sans fil LoRa utilisée dans le DDS04-LB permet à l'appareil d'envoyer des données et d'atteindre des distances extrêmement longues à des débits de données faibles. Elle fournit une communication à spectre étalé à très longue portée et une immunité élevée aux interférences tout en minimisant la consommation de courant.

DDS04-LB supporte la configuration BLE et la mise à jour OTA sans fil, ce qui facilite l'utilisation.

DDS04-LB est alimenté par une batterie Li-SOCI2 de 8500mAh, il est conçu pour une utilisation à long terme jusqu'à 5 ans.

Chaque DDS04-LB est préchargé avec un ensemble de clés uniques pour les enregistrements LoRaWAN, enregistrer ces clés au serveur LoRaWAN local et il se connectera automatiquement après la mise sous tension.

.

Caractéristiques :

• LoRaWAN 1.0.3 Classe A
  Très faible consommation d'énergie
  Bandes : CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865
  Détection de la distance par technologie ultrasonique
  Prise en charge de la configuration à distance par Bluetooth v5.1 et LoRaWAN
  Prise en charge de la mise à jour OTA sans fil du micrologiciel
  Commandes AT pour modifier les paramètres
  Liaison descendante pour modifier la configuration
  Boîtier étanche IP66
  Batterie de 8500mAh pour une utilisation à long terme


Applications :

• Mesure de la distance horizontale
  Mesure du niveau de liquide
  Système de gestion de parking
  Détection de la proximité et de la présence d'objets
  Système intelligent de gestion des poubelles
  Évitement des obstacles par les robots
  Contrôle automatique, égouts
  Surveillance du niveau du fond de l'eau

Caractéristiques complètes

Caractéristiques DC communes :

• Tension d'alimentation : batterie Li-SOCI2 8500mAh intégrée, 2.5v ~ 3.6v
• Température de fonctionnement : -40 ~ 85°C

Spécifications LoRa :

• Gamme de fréquences, Bande 1 (HF) : 862 ~ 1020 Mhz
• Max +22 dBm sortie RF constante vs.
• Sensibilité RX : jusqu'à -139 dBm.
• Excellente immunité de blocage

Batterie :

• Batterie non rechargeable Li/SOCI2
• Capacité : 8500mAh
• Autodécharge : <1% / an à 25°C
• Courant continu maximum : 130mA
• Courant d'appoint maximum : 2A, 1 seconde

Consommation électrique :

• Mode veille : 5uA @ 3.3v
• Mode d'émission LoRa : 125mA @ 20dBm, 82mA @ 14dBm

Capteurs compatibles :

A01A-15 : Mesure de 28cm à 750cm
A02-15 : Mesure de 3cm à 450cm
A13-15 : Mesure de 25cm à 200cm
A16-15 : Mesure de 50cm à 1500cm
