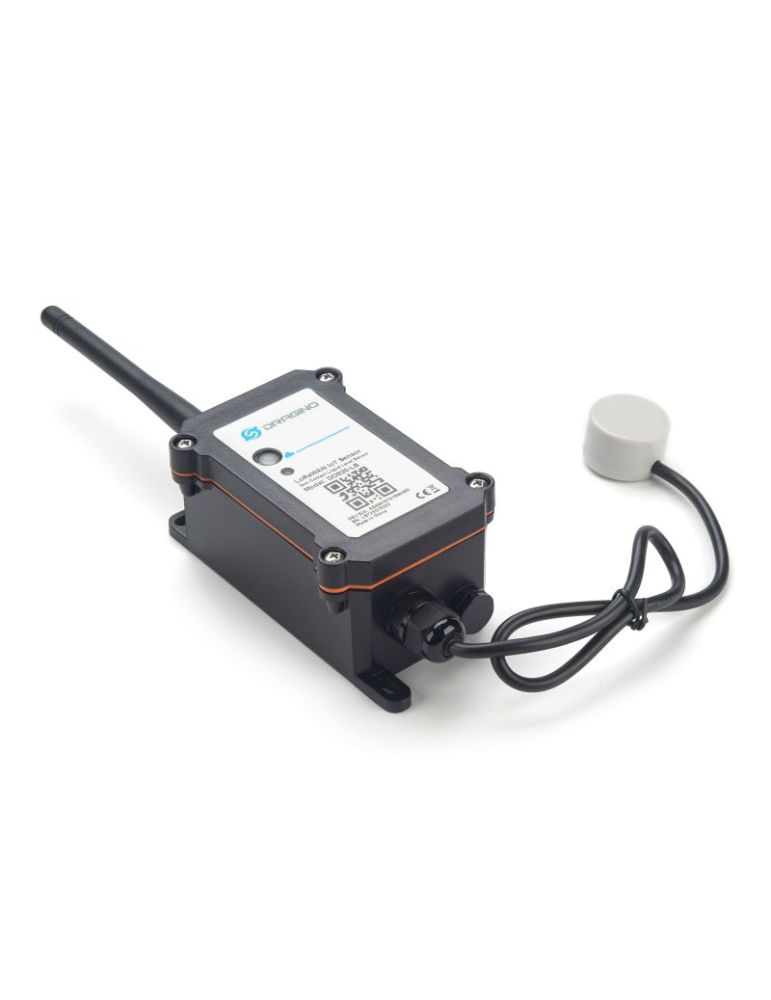

Dragino DDS20-LB

Le Dragino DDS20-LB est un capteur de niveau de liquide ultrasonique LoRaWAN pour les solutions de l'Internet des objets. Il utilise une méthode sans contact pour mesurer la hauteur du liquide dans un conteneur sans ouvrir le conteneur, et envoie la valeur via le réseau LoRaWAN au serveur IoT.

Le capteur DDS20-LB est installé directement sous le conteneur pour détecter la hauteur du niveau de liquide. L'utilisateur n'a pas besoin d'ouvrir un trou sur le conteneur à tester. La mesure sans contact rend la mesure sûre, plus facile et possible dans certaines situations strictes.

Le DDS20-LB utilise la technologie de détection ultrasonique pour mesurer la distance. Le DDS20-LB est d'une grande précision pour mesurer divers liquides tels que les substances toxiques, les acides forts, les alcalis forts et divers liquides purs dans des conteneurs hermétiques à haute température et à haute pression.

La technologie sans fil LoRa utilisée dans le DDS20-LB permet à l'appareil d'envoyer des données et d'atteindre des portées extrêmement longues à des débits de données faibles. Elle offre une communication à spectre étalé à très longue portée et une grande immunité aux interférences tout en minimisant la consommation de courant.

Le DDS20-LB prend en charge la configuration BLE et la mise à jour OTA sans fil, ce qui facilite l'utilisation.

Le DDS20-LB est alimenté par une batterie Li-SOCI2 de 8500mAh, il est conçu pour une utilisation à long terme jusqu'à 5 ans.

Chaque DDS20-LB est préchargé avec un ensemble de clés uniques pour les enregistrements LoRaWAN, enregistrer ces clés au serveur LoRaWAN local et il se connectera automatiquement après la mise sous tension.

Caractéristiques :

• LoRaWAN 1.0.3 Classe A
  Bandes : CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865
  Très faible consommation d'énergie
  Mesure du niveau de liquide par ultrasons
  Mesure à travers le récipient, sans contact avec le liquide
  Plage de niveau valide 20mm - 2000mm
  Précision : ±(5mm+S*0.5%) (S : valeur de mesure)
  Longueur du câble : 25 cm
  Prise en charge de la configuration à distance Bluetooth v5.1 et LoRaWAN
  Prise en charge de la mise à jour sans fil OTA du micrologiciel
  Commandes AT pour modifier les paramètres
  Liaison descendante pour modifier la configuration
  Boîtier étanche IP66
  Batterie de 8500mAh pour une utilisation à long terme


Applications :

• Solution intelligente de contrôle des liquides
  Solution intelligente pour les gaz liquéfiés

Caractéristiques complètes

Caractéristiques DC communes :

• Tension d'alimentation : batterie Li-SOCI2 8500mAh intégrée, 2.5v ~ 3.6v
• Température de fonctionnement : -40 ~ 85°C

Spécifications LoRa :

• Gamme de fréquences, Bande 1 (HF) : 862 ~ 1020 Mhz
• Max +22 dBm sortie RF constante vs.
• Sensibilité RX : jusqu'à -139 dBm.
• Excellente immunité de blocage

Batterie :

• Batterie non rechargeable Li/SOCI2
• Capacité : 8500mAh
• Autodécharge : <1% / an à 25°C
• Courant continu maximum : 130mA
• Courant d'appoint maximum : 2A, 1 seconde

Consommation électrique :

• Mode veille : 5uA @ 3.3v
• Mode d'émission LoRa : 125mA @ 20dBm, 82mA @ 14dBm
