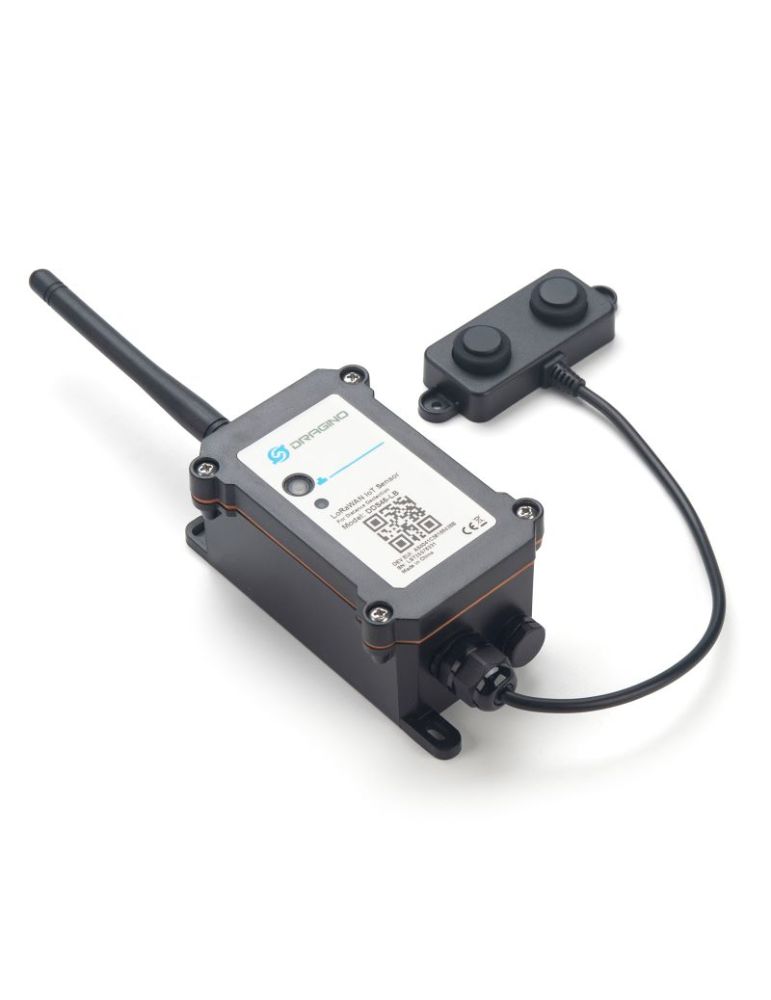

Dragino DDS45-LB

Le Dragino DDS45-LB est un capteur de détection de distance LoRaWAN pour l'Internet des objets. Il est utilisé pour mesurer la distance entre le capteur et un objet plat. Le capteur de détection de distance est un module qui utilise la technologie de détection ultrasonique pour mesurer la distance, et la compensation de température est effectuée en interne pour améliorer la fiabilité des données.

Le DDS45-LB peut être utilisé dans des scénarios tels que la mesure de la distance horizontale, la mesure du niveau de liquide, le système de gestion de parking, la détection de la proximité et de la présence d'objets, le système intelligent de gestion des poubelles, l'évitement des obstacles par les robots, le contrôle automatique, les égouts, la surveillance du niveau du fond de l'eau, etc.

Il détecte la distance entre l'objet mesuré et le capteur, et télécharge la valeur via un réseau sans fil vers le serveur LoRaWAN IoT.

La technologie sans fil LoRa utilisée dans le DDS45-LB permet à l'appareil d'envoyer des données et d'atteindre des distances extrêmement longues à des débits de données faibles. Elle fournit une communication à spectre étalé à très longue portée et une grande immunité aux interférences tout en minimisant la consommation de courant.

Le DDS45-LB prend en charge la configuration BLE et la mise à jour OTA sans fil, ce qui facilite l'utilisation.

Le DDS45-LB est alimenté par une batterie Li-SOCI2 de 8500mAh, conçue pour une utilisation à long terme, jusqu'à 5 ans.

Chaque DDS45-LB est préchargé avec un ensemble de clés uniques pour les enregistrements LoRaWAN, enregistrer ces clés au serveur LoRaWAN local et il se connectera automatiquement après la mise sous tension.

Caractéristiques :

• LoRaWAN 1.0.3 Classe A
  Très faible consommation d'énergie
  Détection de distance par technologie ultrasonique
  Portée de l'objet plat 30 mm - 4500 mm
  Précision : ±(1cm+S*0.3%) (S : Distance)；
  Angle de mesure : 60°.
  Longueur du câble : 25cm
  Compensation de la température
  Bandes : CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865
  Prise en charge de la configuration à distance Bluetooth v5.1 et LoRaWAN
  Prise en charge de la mise à jour OTA sans fil du micrologiciel
  Commandes AT pour modifier les paramètres
  Liaison montante sur périodiquement
  Liaison descendante pour modifier la configuration
  Boîtier étanche IP66
  Batterie de 8500mAh pour une utilisation à long terme


Applications :

• Mesure de la distance horizontale
• Mesure du niveau de liquide
• Système de gestion de parking
• Détection de la proximité et de la présence d'objets
• Système intelligent de gestion des poubelles
• Évitement des obstacles par les robots
• Contrôle automatique, égouts
• Surveillance du niveau du fond de l'eau

Caractéristiques complètes

Caractéristiques DC communes :

• Tension d'alimentation : batterie Li-SOCI2 8500mAh intégrée, 2.5v ~ 3.6v
• Température de fonctionnement : -40 ~ 85°C

Spécifications LoRa :

• Gamme de fréquences, Bande 1 (HF) : 862 ~ 1020 Mhz
• Max +22 dBm sortie RF constante vs.
• Sensibilité RX : jusqu'à -139 dBm.
• Excellente immunité de blocage

Batterie :

• Batterie non rechargeable Li/SOCI2
• Capacité : 8500mAh
• Autodécharge : <1% / an à 25°C
• Courant continu maximum : 130mA
• Courant d'appoint maximum : 2A, 1 seconde

Consommation électrique :

• Mode veille : 5uA @ 3.3v
• Mode d'émission LoRa : 125mA @ 20dBm, 82mA @ 14dBm
