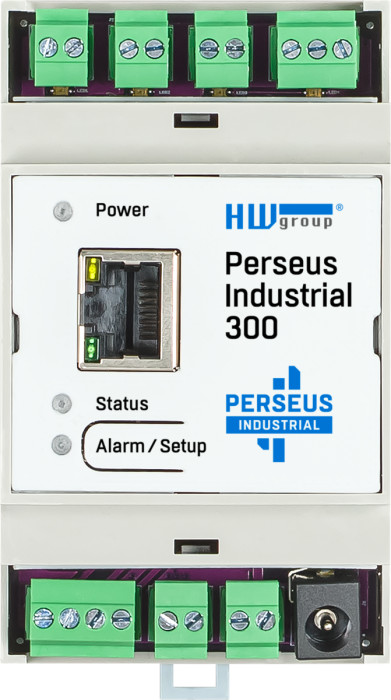

HW-group Perseus Industrial 300

Boîtier de supervision environnementale rail DIN pour l'industrie et les infrastructures

Le HW-group Perseus Industrial 300 (réf. 600853) est un boîtier de supervision environnementale modulaire monté sur rail DIN, conçu pour les applications industrielles, les infrastructures et la surveillance des conditions environnementales. Il connecte des capteurs physiques, des détecteurs et des compteurs tiers via Ethernet ou Modbus-RTU, et s'intègre parfaitement aux systèmes de supervision centralisés grâce à ses API ouvertes et à son support du portail SensDesk.

Grâce à son architecture évolutive basée sur des modules RTU pour rail DIN, le Perseus Industrial 300 permet d'étendre le nombre d'entrées et de sorties numériques selon les besoins de l'application. Il combine les données issues de capteurs physiques externes avec celles d'autres appareils HWg connectés via le réseau local, agissant ainsi comme concentrateur de données pour les systèmes de supervision distribués.

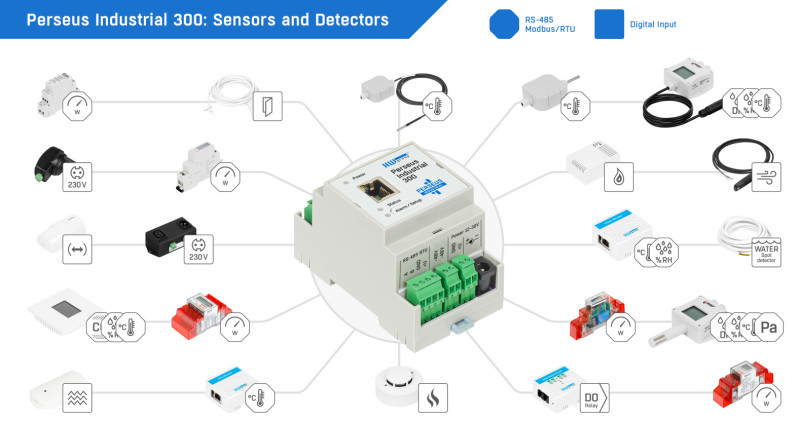

Capacité de supervision et connectivité des capteurs

Le Perseus Industrial 300 supporte jusqu'à 100 capteurs physiques ou virtuels et permet de superviser 1000 variables au total. Il dispose d'un port RS-485 Modbus-RTU sur bornier (avec alimentation 12 V), permettant la connexion de compteurs électriques, d'onduleurs ou de systèmes de climatisation compatibles Modbus-RTU.

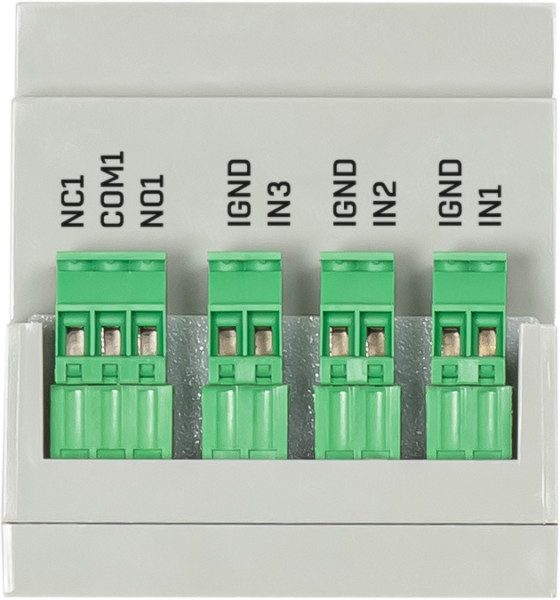

L'unité de base intègre 3 entrées numériques (DI) à contact sec avec fonction de compteur d'impulsions (conformes à la norme EN 62053-31, Classe B), ainsi qu'une sortie relais (DO) pouvant commuter jusqu'à 50 V et 1 A. Cette sortie peut être pilotée localement selon les valeurs des capteurs connectés ou à distance via l'interface web, permettant le contrôle automatisé de la ventilation, de la climatisation ou de portes motorisées.

Architecture modulaire et extensibilité

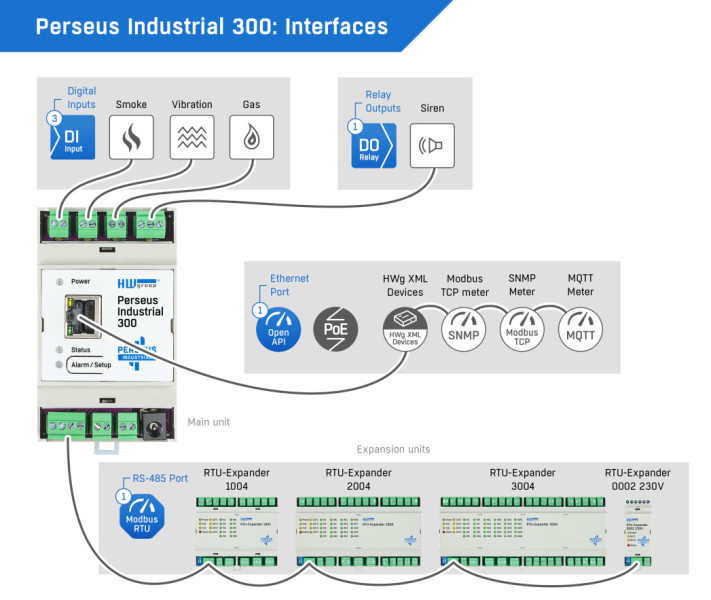

L'architecture modulaire du Perseus Industrial 300 repose sur des extensions RTU pour rail DIN (RTU-Expander 1004, 2004, 3004) qui ajoutent des entrées et sorties numériques selon les besoins spécifiques de chaque installation. Cette modularité permet d'adapter la configuration du système sans remplacer l'unité centrale, offrant une grande flexibilité pour les projets évolutifs.

API ouvertes et intégration avec les systèmes de supervision

Le Perseus Industrial 300 supporte les protocoles SNMP v1, v2c et v3, Modbus/TCP, MQTT et BACnet/IP, facilitant l'intégration avec les systèmes SCADA, BMS et autres plateformes de supervision. L'API "Meters" permet de collecter des données depuis d'autres appareils HWg (comme le STE2 R2) via le réseau local, puis d'utiliser ces valeurs pour des conditions locales, des alertes, des scripts Lua ou la visualisation sur portail.

Le dispositif supporte également IPv6, ainsi que la sécurité avancée via Radius IEEE 802.1X, comptes administrateur et utilisateur séparés, et HTTPS avec certificat personnalisé.

Alertes et notifications

Le Perseus Industrial 300 offre plusieurs mécanismes d'alertes et de notifications :

• Mode autonome : envoi d'alertes par email (SMTP avec TLS) ou trap SNMP vers jusqu'à 100 destinataires d'email et 100 destinataires de trap SNMP, avec modèles d'email et de SMS personnalisables
• Avec portail SensDesk : alertes email, SMS et appels vocaux, escalade d'alarmes, rapports PDF, historiques graphiques multi-années, alertes de déconnexion de l'appareil, gestion centralisée des alertes

Le système supporte également les rappels d'alarmes, l'envoi périodique de statut, les alertes de groupe et l'escalade des alarmes.

Traitement local des données et automatisation

Le Perseus Industrial 300 intègre des fonctions avancées de traitement des données :

• Capteurs virtuels : calcul de valeurs dérivées (point de rosée, index de chaleur, etc.)
• Conditions et actions : déclenchement automatique d'actions (commande de relais, envoi d'alertes) selon des règles définies
• Scripts Lua : personnalisation de la logique de traitement et d'automatisation
• Planificateur : exécution d'actions selon un calendrier ou de manière périodique
• Calibration et décalage : ajustement des valeurs des capteurs

Alimentation et installation

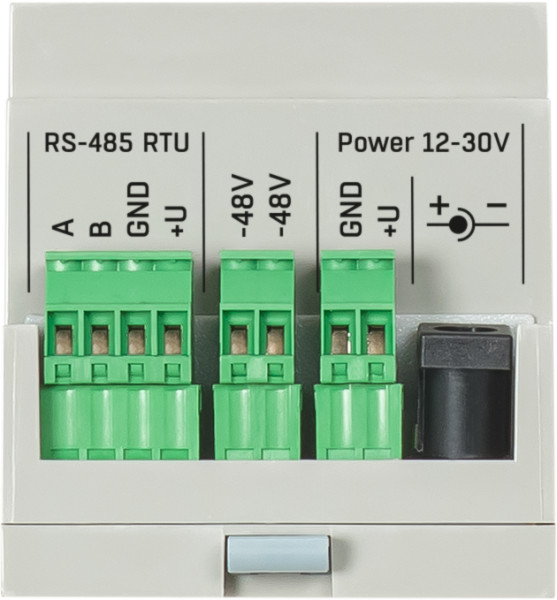

Le Perseus Industrial 300 peut être alimenté de quatre façons :

• Jack DC (barillet 2,1 × 5,5 mm) : 12-30 V DC, 500 mA
• Bornier à vis : 12-30 V DC ou -48 V DC, 500 mA
• PoE (Power over Ethernet) via RJ45 : 500 mA

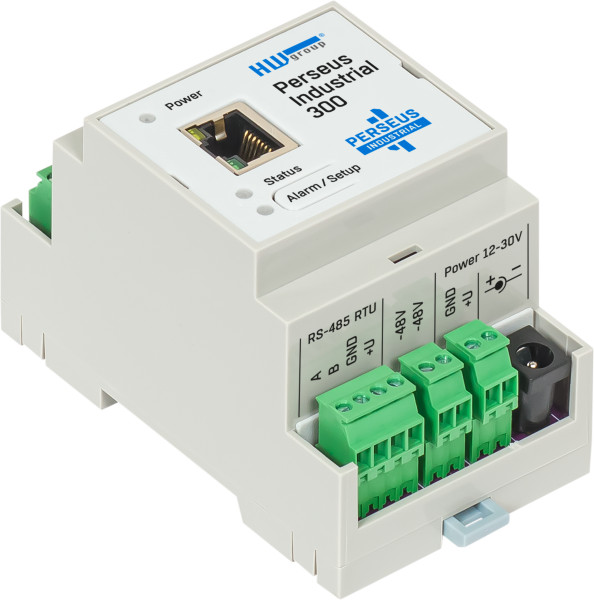

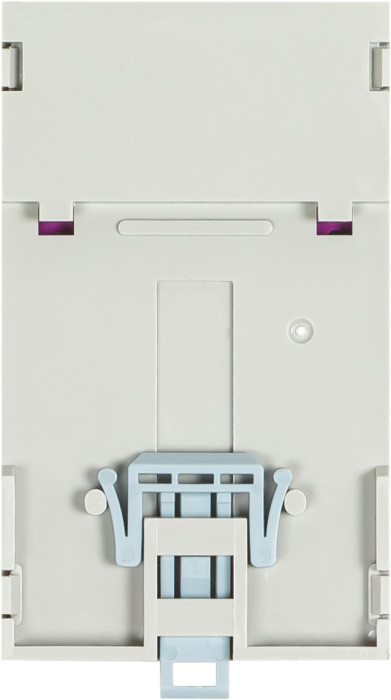

Le boîtier se monte sur rail DIN, mesure 53 × 90 × 57 mm (L × H × P) et présente un indice de protection IP40. Il est conçu pour fonctionner dans des environnements industriels avec une plage de température étendue de -30 °C à +65 °C et une humidité relative de 5 % à 95 %.

Connectivité réseau et interfaces

Le Perseus Industrial 300 dispose d'un port Ethernet RJ45 10/100 Mbit/s supportant IPv4 et IPv6. Le serveur web intégré permet la configuration et la supervision via navigateur. Le dispositif supporte les protocoles HTTP, HTTPS, WebSocket, DHCP, SNTP, SMTP avec TLS, et Syslog.

Enregistrement et stockage des données

Le Perseus Industrial 300 intègre un enregistreur de données (datalogger) avec une capacité de stockage de 32 Mo, permettant l'archivage local des valeurs mesurées pour consultation ultérieure ou export.

Applications typiques

• Supervision de locaux techniques et d'infrastructures
• Surveillance environnementale d'entrepôts, zones pharmaceutiques et de stockage
• Supervision de machines et de sites distants
• Surveillance d'armoires télécom et de stations de base (BTS)
• Supervision de serres et d'installations agricoles
• Systèmes de détection de fuite d'eau et d'alarme

Application mobile HWg Monitor

L'application mobile HWg Monitor (Android et iOS) permet d'afficher l'état de tous les capteurs connectés, que ce soit en connexion directe via le réseau local ou via le portail SensDesk. L'application peut également servir d'affichage mural des valeurs des capteurs.

Accessoires compatibles

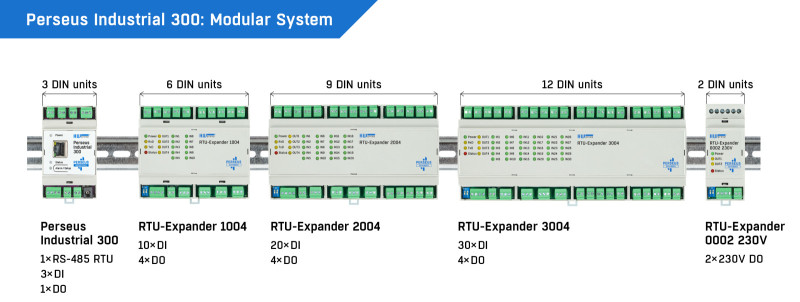

Le Perseus Industrial 300 peut être étendu avec les modules RTU suivants :

• RTU-Expander 1004 : 10 DI + 4 DO
• RTU-Expander 2004 : 20 DI + 4 DO
• RTU-Expander 3004 : 30 DI + 4 DO
