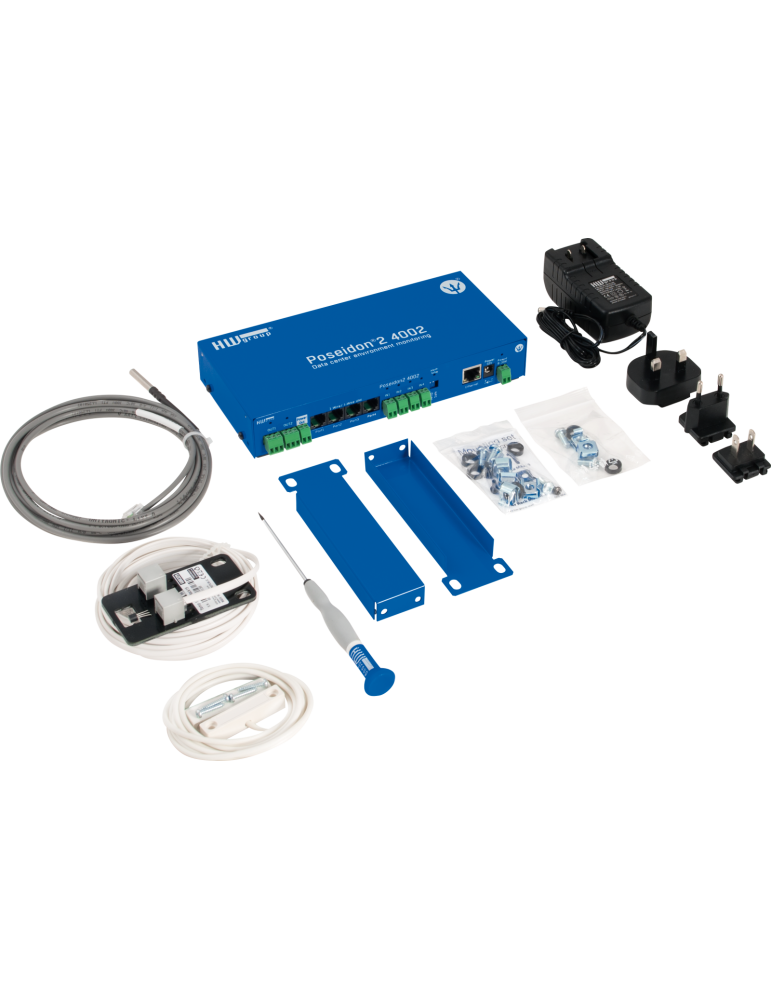

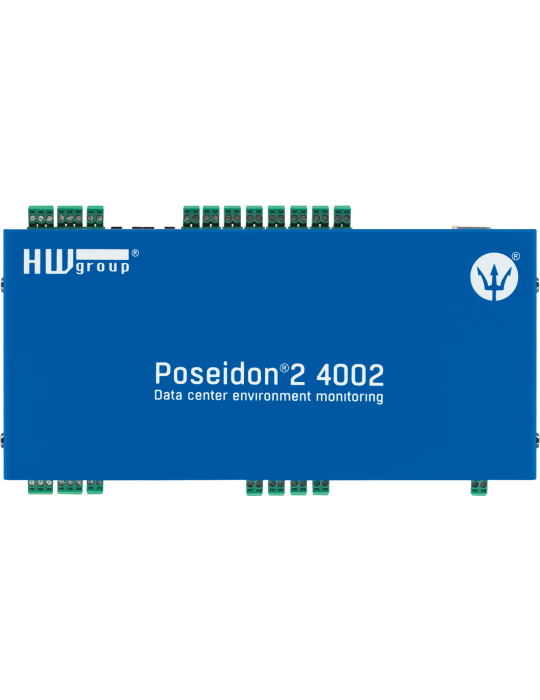

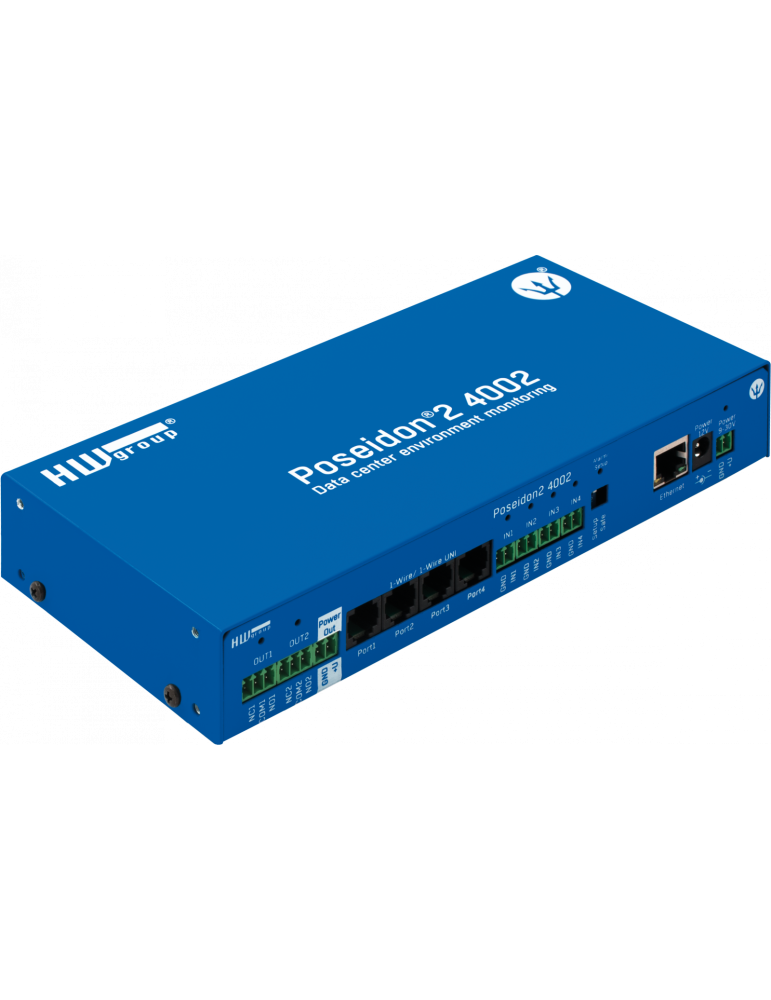

HW-group Poseidon2 4002 PoE

Le HW-group Poseidon2 4002 PoE est un boîtier de connexion IP conçu pour la supervision environnementale de salles serveurs, data centers et installations industrielles. Compatible avec le portail cloud SensDesk Technology et les applications mobiles iOS/Android, il permet la surveillance et le contrôle à distance de capteurs et d'entrées/sorties numériques via des protocoles M2M sécurisés (HTTPs, IPv6, SNMPv3). Son intégration MQTT facilite le déploiement dans des solutions IoT et sa compatibilité avec plus de 50 applications SNMP et SCADA garantit une interopérabilité étendue.

Architecture de supervision multi-capteurs

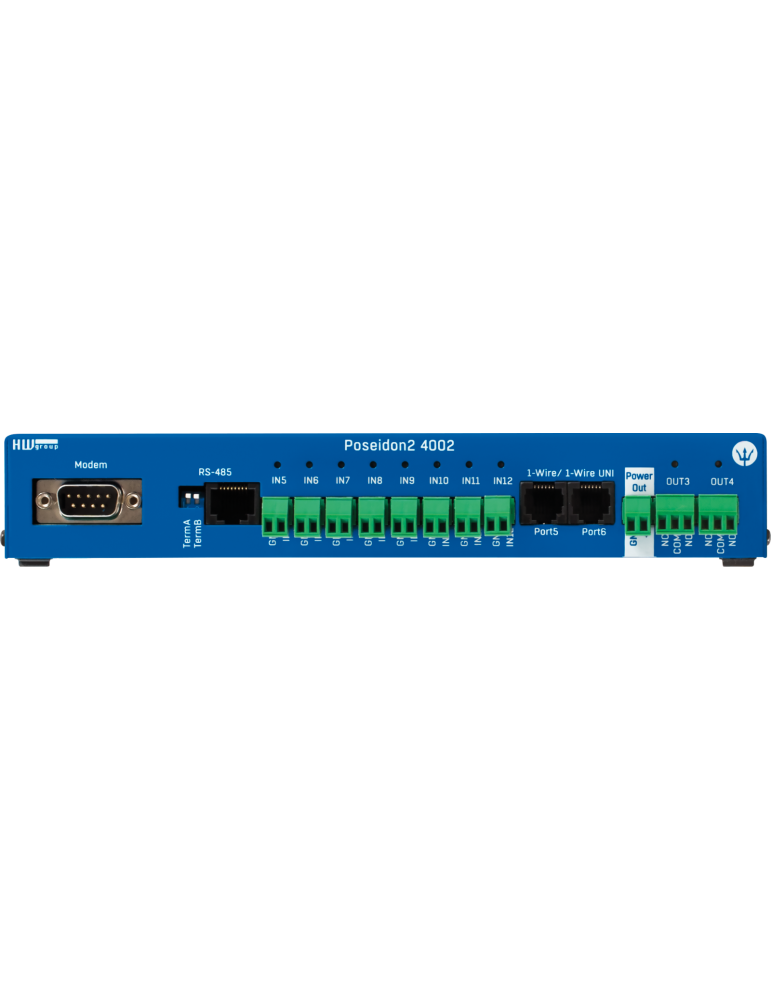

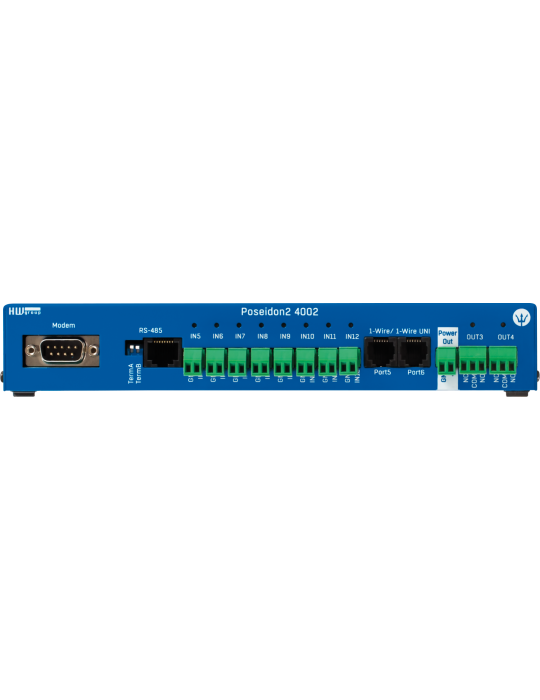

Le Poseidon2 4002 supporte jusqu'à 40 capteurs physiques répartis sur plusieurs interfaces :

• 16 entrées 1-Wire UNI/1-Wire sur 6 ports dédiés pour capteurs de température, humidité relative, luminosité, tension, courant ou CO2
• 24 entrées RS-485 pour capteurs Modbus ou protocoles propriétaires HWgroup
• 12 entrées numériques TOR (dry contact) avec compteurs S0 32 bits conservés en cas de coupure secteur
• 4 sorties relais NO/NC (120V AC / 60V DC, 1A max) pour commande locale
• 8 sorties numériques virtuelles (VDO) pouvant être mappées vers des relais physiques d'autres boîtiers Poseidon2 ou Damocles2 sur le même LAN

Système d'alertes et notifications multi-canaux

Le boîtier génère automatiquement des alertes en cas de dépassement de seuils ou changement d'état d'entrée numérique via :

• 5 destinataires d'email avec support SMTP TLS pour communications chiffrées
• 5 destinataires de SMS + Ring via passerelle GSM externe (HWg-SMS-GW3) ou modem compatible avec le logiciel HWg-Trigger
• 5 destinataires de trap SNMP en mode client/serveur
• Fonction de rappel d'alerte (alarm reminder) et envoi périodique de l'état système
• Architecture Box2Box permettant le mapping de sorties virtuelles vers relais physiques d'autres boîtiers du réseau

Datalogger haute capacité et export de données

Le datalogger intégré enregistre plus de 250 000 valeurs horodatées, permettant l'analyse historique des mesures. Les compteurs S0 (comptage d'impulsions) peuvent être convertis en coûts par période via le logiciel HWg-PDMS avec export vers Microsoft Excel pour la facturation énergétique ou le suivi de consommation.

Protocoles de communication et intégrations

• SNMP v1 / v3 avec support SNMPv3 pour sécurisation des échanges
• Modbus/TCP pour intégration dans systèmes SCADA industriels
• MQTT pour connexion aux plateformes IoT (Azure IoT Hub, IBM Bluemix, AWS IoT Core)
• HTTP/HTTPS avec serveur web embarqué pour configuration et consultation
• IPv4 et IPv6 natifs pour déploiements réseaux modernes
• XML en mode client/serveur (8 destinations) pour échanges de données structurées
• Syslog pour centralisation des logs
• Net-GSM pour communication avec passerelles SMS

Compatibilité capteurs et accessoires

Le Poseidon2 4002 est compatible avec plus de 50 modèles de capteurs HWgroup et accessoires tiers :

• Capteurs 1-Wire : température Pt100/Pt1000, humidité relative + température, tension, courant AC/DC 30A, CO2, luminosité, détection fuite d'eau WLD
• Capteurs RS-485 : température Pt100, température + humidité relative, pression atmosphérique, 4-20mA, 0-20mA
• Détecteurs binaires : détection présence secteur (PowerEgg2), contact de porte, détecteur PIR mouvement, détecteur optique de fumée FDR26, détecteur fuite de gaz
• Hubs et expanders : Spider (hub 1-Wire), expander 4 entrées TOR 1W-UNI, convertisseur 2x Pt100 1W-UNI
• Accessoires réseau : passerelle SMS-GW3 LTE, routeur LTE LR77 v2 Libratum

Applications typiques

• Supervision environnementale de salles serveurs : température, humidité relative, détection fuite d'eau, surveillance alimentation onduleur
• Data centers et baies de brassage : monitoring température ambiante et circulation d'air, contrôle accès armoires (contacts de porte)
• Applications industrielles : surveillance chambres froides et congélateurs, suivi consommation électrique par comptage S0, contrôle process
• Smart buildings : gestion énergétique, détection incendie et inondation, automatismes CVC
• Systèmes de sécurité : détection intrusion, surveillance alimentation secours, transmission alarmes multi-canaux

Intégration logicielle

• SensDesk Technology : plateforme cloud pour supervision centralisée multi-sites avec applications mobiles iOS/Android
• HWg-PDMS : conversion impulsions S0 en coûts avec export Excel pour facturation énergétique
• HWg-Trigger : logiciel d'envoi SMS/Ring via modem GSM externe
• Nagios, Zabbix, PRTG : intégration native via SNMP dans outils de supervision réseau
• HWg-SDK : exemples de programmation (C++, C#, Visual Basic, PHP, Java) pour développements spécifiques

Caractéristiques techniques

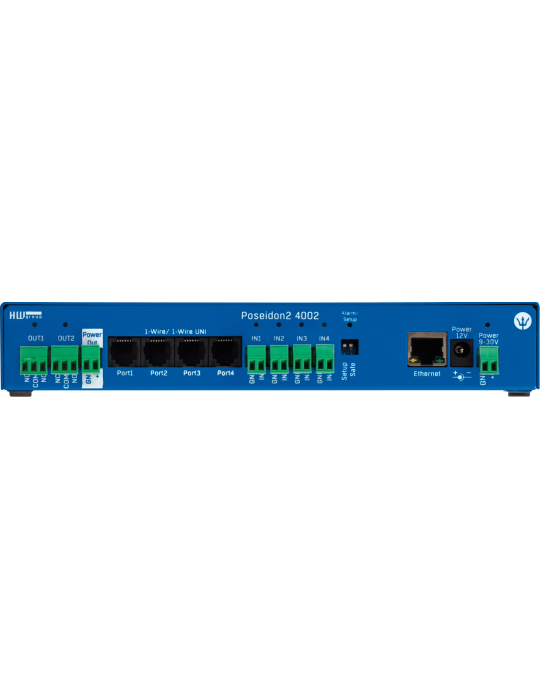

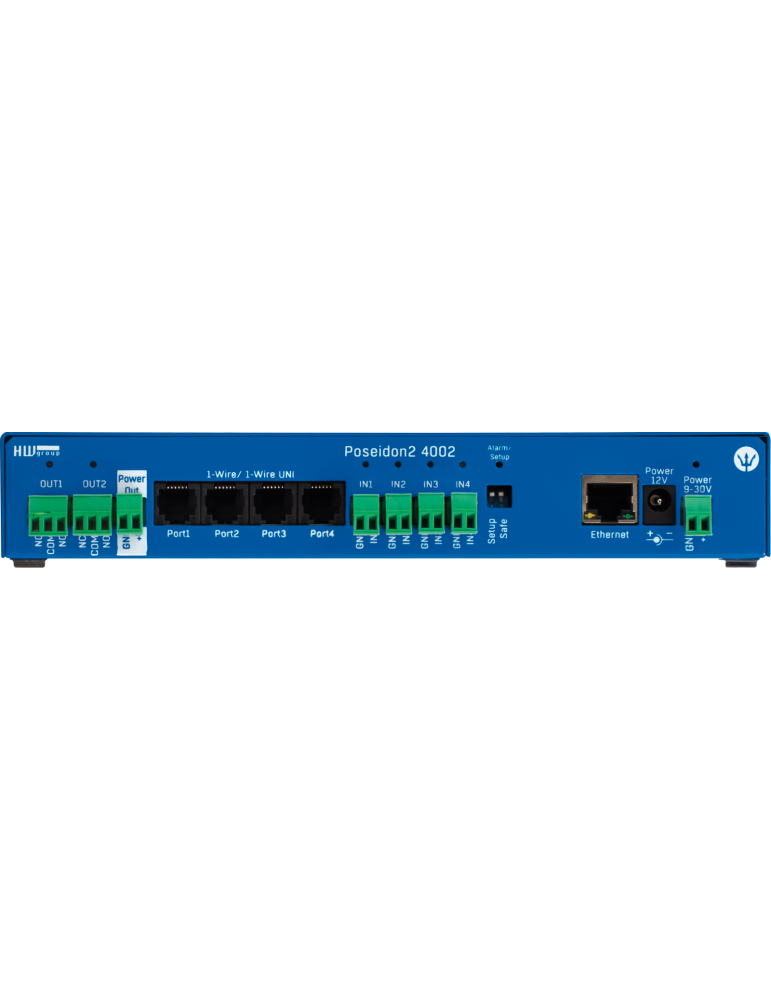

• Connectivité : Ethernet 10/100 Mbit/s, RS-232, RS-485 Modbus

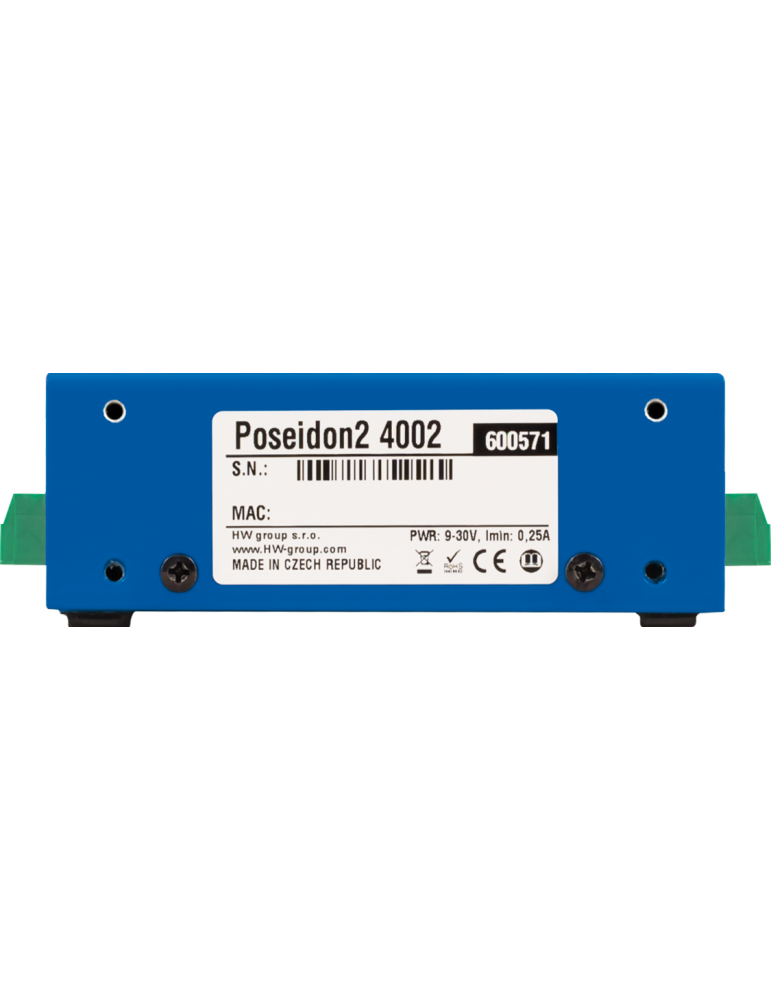

• Alimentation : 9-30V DC via jack barrel (2,1/5,5mm) ou bornier à vis, PoE en option (PoE 802.3af/at selon modèle)
• Consommation : 250 mA max

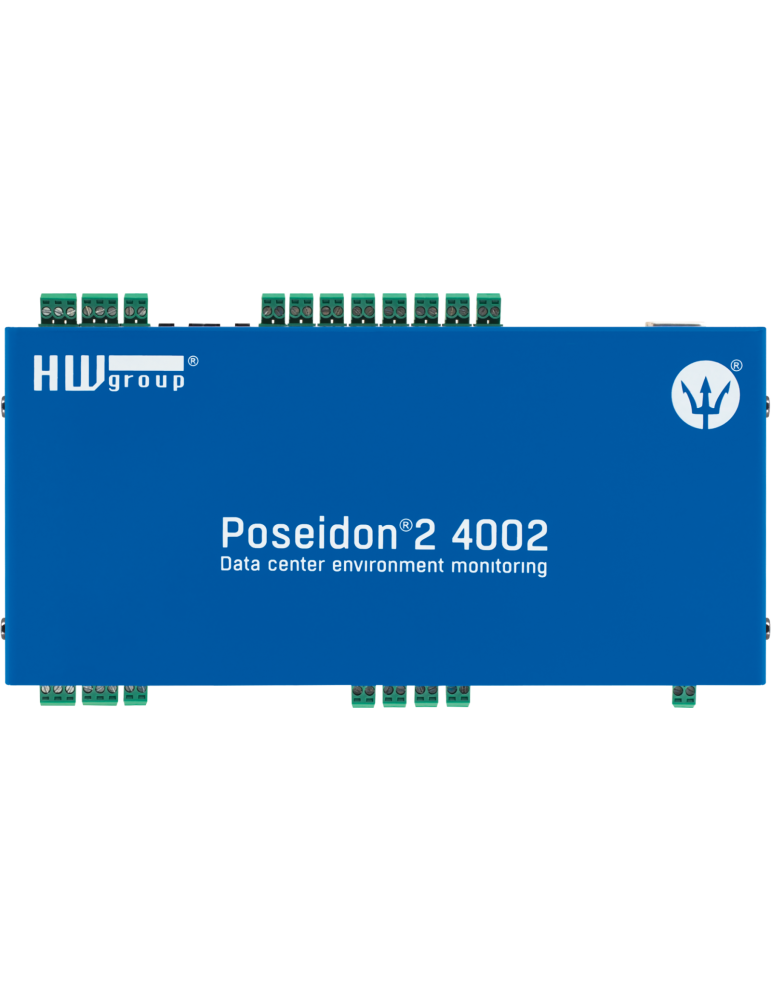

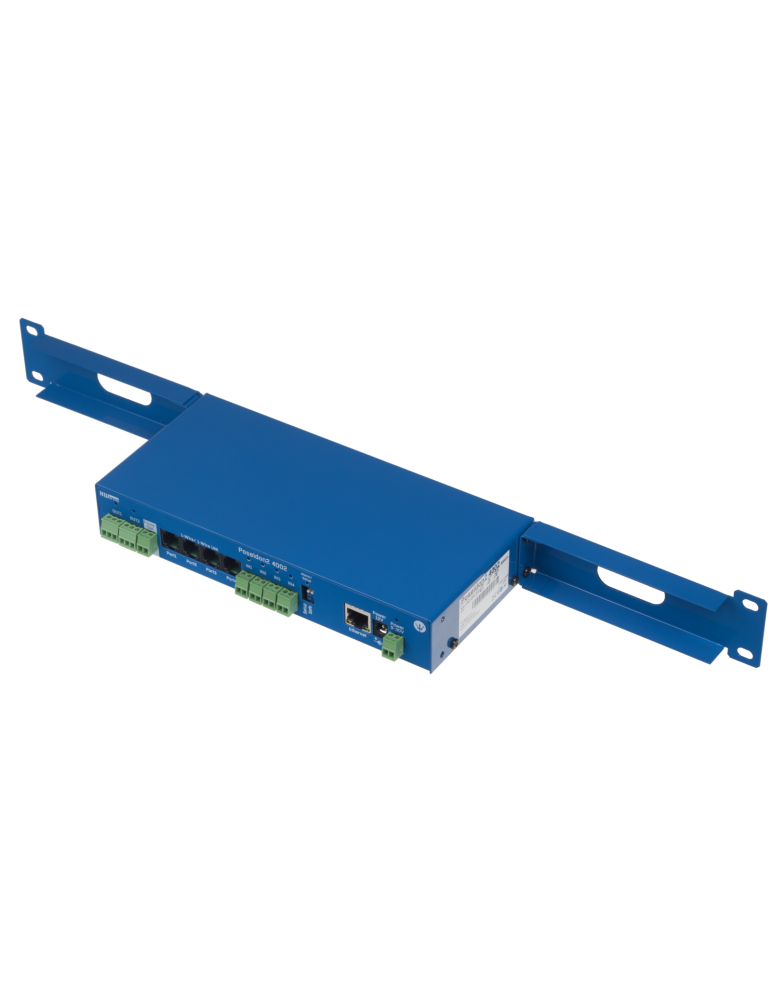

• Boîtier : métal IP40, montage rack 19", rail DIN, mural ou sur table avec kit accessoires optionnel
• Dimensions : 218 x 104 x 38 mm (L x H x P), poids 710 g
• Conditions de fonctionnement : -30°C à +80°C, 0% à 95% HR sans condensation
• Garantie constructeur : 60 mois

Configuration et administration

La configuration complète s'effectue via le serveur web embarqué accessible par navigateur (HTTP/HTTPS). Le firmware supporte DHCP pour configuration automatique d'adresse IP et SNTP pour synchronisation horaire NTP. L'interface permet la définition de seuils d'alerte par capteur, la calibration avec offset, et la visualisation graphique des enregistrements du datalogger.

Points clés

• Boîtier de connexion IP pour supervision environnementale jusqu'à 40 capteurs (16x 1-Wire + 24x RS-485)
• 12 entrées TOR avec compteurs S0 32 bits conservés et 4 sorties relais NO/NC (1A/120V AC)
• Datalogger 250 000 enregistrements avec export HWg-PDMS vers Excel
• Protocoles sécurisés SNMPv3, MQTT, HTTPs, IPv6 pour intégrations IoT et SCADA
• 5 destinations email, SMS et trap SNMP avec rappels d'alerte programmables
• Sorties virtuelles (VDO) mappables vers relais d'autres boîtiers Poseidon2/Damocles2
• Compatible SensDesk Technology cloud et plus de 50 applications de supervision
• Alimentation 9-30V DC ou PoE optionnel, boîtier métallique rack 19" / DIN / mural
• Garantie constructeur 60 mois, plage de fonctionnement -30°C à +80°C
