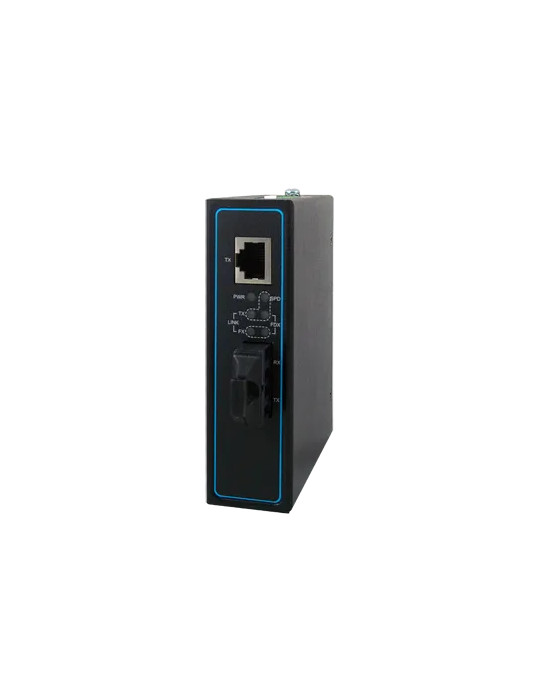

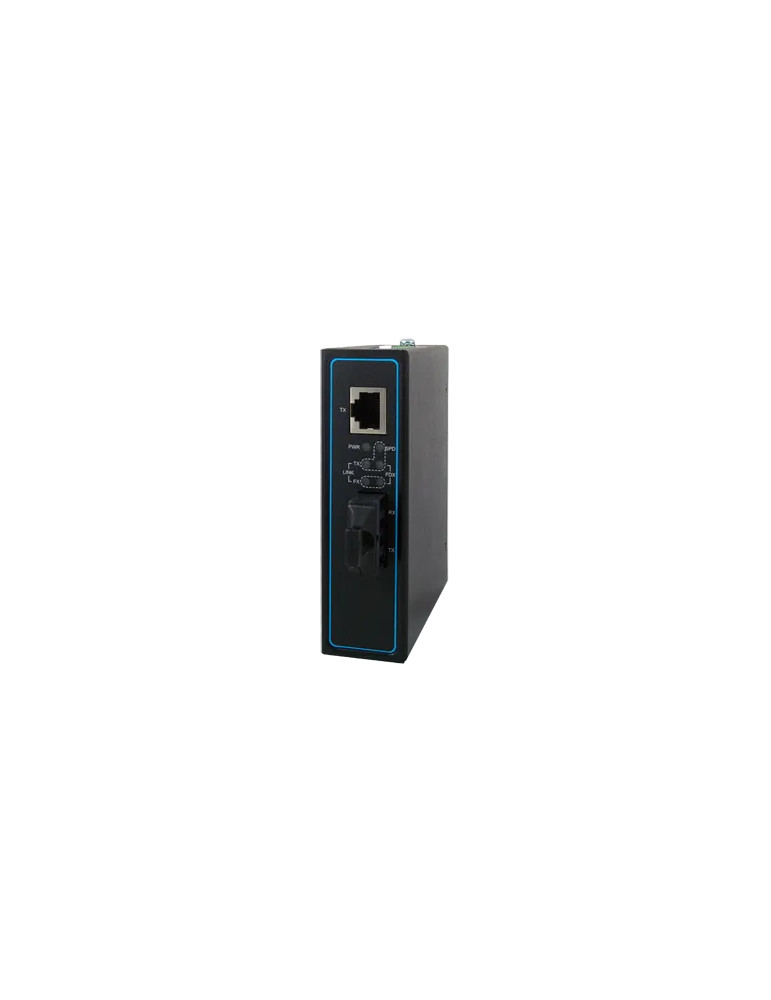

Atop EF23-1-1Fs-SC-30

Convertisseur Média Industriel Fast Ethernet vers Fibre Monomode

Le convertisseur média Atop EF23-1-1Fs-SC-30 assure la conversion entre réseaux cuivre 10/100BaseT(X) et fibre optique 100BaseFX monomode avec connecteur SC. Conçu pour les environnements industriels exigeants, ce convertisseur permet d'étendre les infrastructures Ethernet sur des distances allant jusqu'à 30 kilomètres via liaison fibre monomode.

Le boîtier compact au format IP30 se monte sur rail DIN et fonctionne sur une plage étendue de températures de -10 à +70°C. L'alimentation flexible accepte une tension d'entrée de 6 à 48 VDC via bornier à vis amovible avec protection contre les inversions de polarité.

Caractéristiques Techniques

• 1 port RJ45 10/100BaseT(X) auto-négociation
• 1 port fibre 100BaseFX monomode avec connecteur SC (portée 30 km)
• Fonction Auto MDI/MDI-X pour câblage simplifié
• Fonction LFP (Link Fault Pass-Through) pour propagation de l'état de liaison
• Interrupteur DIP 5 positions : configuration duplex TX/FX, vitesse, LFP, auto-négociation
• Indicateurs LED : PWR, SPD, TX_LINK/ACT, TX_FDX/COL, FX_LINK/ACT, FX_FDX/COL
• Conformité IEEE 802.3 (10BaseT) et IEEE 802.3u (100BaseT(X), 100BaseFX)

Alimentation et Consommation

• Tension d'entrée : 6 à 48 VDC
• Consommation maximale : 3 W
• Courant maximal : 0,5 A à 6 VDC
• Connecteur : bornier à vis amovible 3 broches
• Protection contre les inversions de polarité

Construction et Installation

• Boîtier métal SPCC IP30
• Dimensions : 32 × 90 × 110 mm (L × H × P)
• Poids : 510 g
• Montage rail DIN ou mural (kit optionnel)
• Plage de température : -10 à +70°C
• Stockage : -40 à +85°C
• Humidité relative : 5 à 95 % à 55°C (sans condensation)

Certifications et Fiabilité

• EMI : FCC Part 15, CISPR (EN55032) Classe A
• EMS : EN61000-4-2 (ESD) niveau 3, EN61000-4-3 (RS) niveau 2, EN61000-4-4 (EFT) niveau 3, EN61000-4-5 (Surge) niveau 3, EN61000-4-6 (CS) niveau 2
• Chocs, vibrations et chutes conformes IEC 60068-2-27/32/64
• MTBF : 823 877 heures (94 ans) selon MIL-HDBK-217F à 25°C
• Conformité RoHS 2 et REACH
• Garantie : 5 ans

Applications Typiques

Le convertisseur Atop EF23-1-1Fs-SC-30 s'intègre dans les infrastructures industrielles nécessitant une extension fibre longue distance : automatismes, sites distants, liaisons inter-bâtiments, réseaux de terrain, installations de contrôle-commande. La fonction LFP assure la détection immédiate des défauts de liaison pour une maintenance facilitée.
