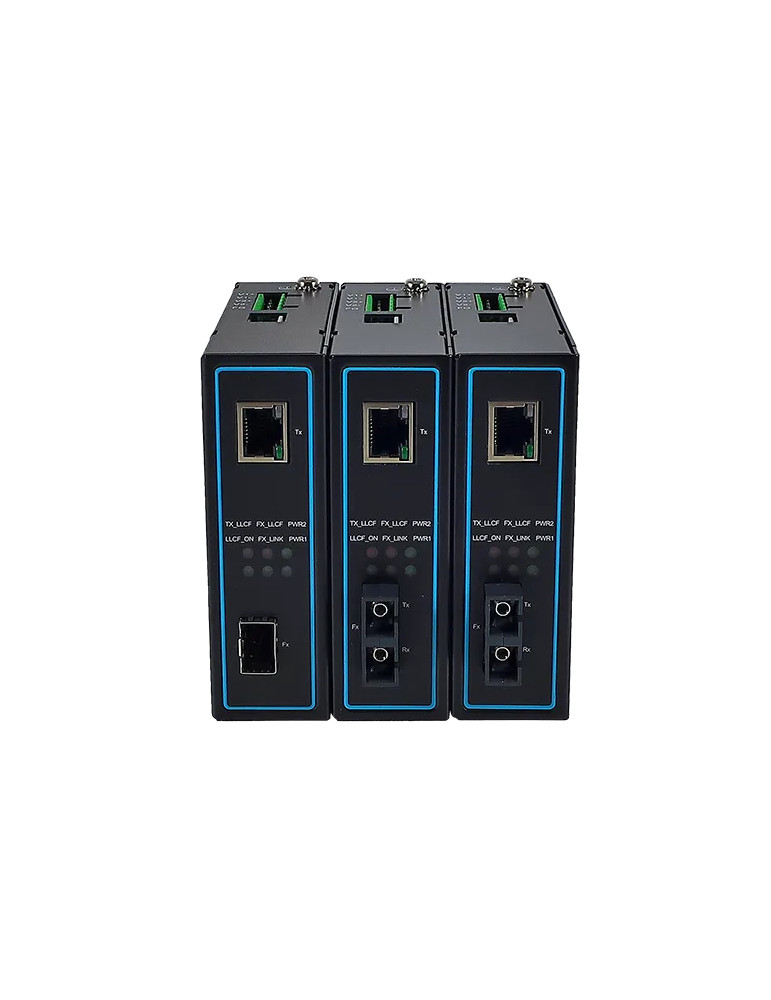

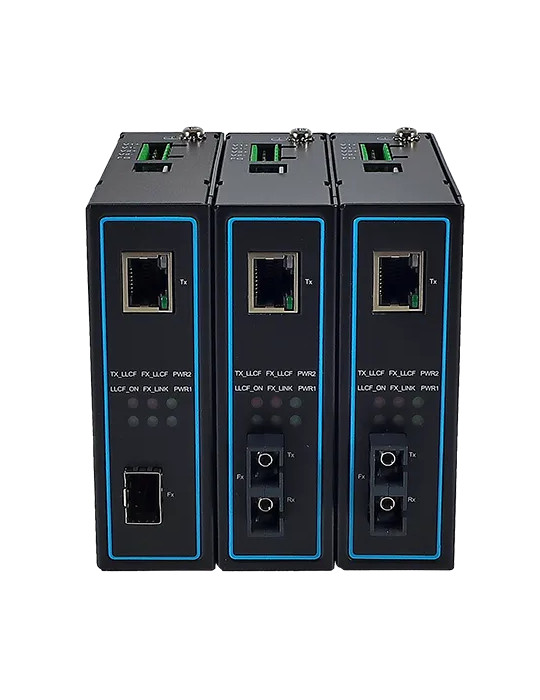

Atop EF24L-1G-1Fm-SC-550M

Convertisseur Ethernet-Fibre industriel compact pour réseaux Gigabit

Le convertisseur Atop EF24L-1G-1Fm-SC-550M offre une conversion bidirectionnelle entre un réseau Ethernet cuivre 10/100/1000Base-T(X) et un lien fibre optique multimode 1000Base-SX. Avec son connecteur SC et sa portée de 550 mètres, ce modèle simplifie les extensions de réseau ou le remplacement d'équipements obsolètes dans les environnements industriels.

Ce convertisseur intègre un commutateur DIP 5 positions pour configurer les fonctions avancées : vitesse fibre, auto-négociation, Link Fault Pass-Through (LFP) et limitation des trames Jumbo. Malgré son format compact (32 × 101 × 101 mm, 320 g), il supporte des trames Jumbo jusqu'à 10 000 octets et assure une communication fiable dans les installations industrielles.

Fonctions réseau et configuration flexible

• Interface RJ45 : 10/100/1000Base-T(X) avec auto-négociation duplex intégral/semi-duplex
• Interface fibre : fibre optique multimode 1000Base-SX, connecteur SC, portée 550 m, longueur d'onde 1310 nm
• Auto MDI/MDI-X et Auto Negotiation : adaptation automatique du câblage et de la vitesse
• Link Fault Pass-Through (LFP) : propagation des défauts de liaison entre les ports
• Commutateur DIP 5 positions : configuration des modes Speed, LFP, Auto Negotiation, Jumbo Frame
• Trames Jumbo : jusqu'à 10 000 octets pour un débit optimisé
• Indicateurs LED : PWR1, PWR2, F_Mode, Fx_Link, LLCF_ON, Tx_LLCF, Fx_LLCF

Caractéristiques optiques

• Type de fibre : multimode
• Distance maximale : 550 mètres
• Débit : 1250 Mbps
• Longueur d'onde : 1310 nm
• Application : 1000Base-SX
• Puissance émission (TX) : −9,5 à −4 dBm
• Sensibilité réception (RX) : < −18 dBm

Alimentation et robustesse

• Tension d'entrée : 9 à 48 VDC
• Courant d'entrée : 0,3 A max à 9 VDC
• Connecteur : bornier à vis amovible 5 broches
• Protection inversion polarité
• Double entrée d'alimentation redondante

Construction et montage

• Boîtier : métal, protection IP30
• Dimensions : 32 × 101 × 101 mm
• Poids : 320 g
• Montage : rail DIN-rail, montage mural (kit optionnel WMK-450-Black)

Environnement et conformité

• Température de fonctionnement : −10 °C à +70 °C
• Température de stockage : −40 °C à +85 °C
• Humidité relative : 5 à 95 % sans condensation à 55 °C
• MTBF : 415 681,88 heures (47,45 ans à 25 °C)
• Garantie : 5 ans
• Normes : IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z
• Sécurité : EN62368-1
• CEM : FCC Part 15 Class A, EN55032, EN61000-6-4, EN61000-6-2
• Tests environnementaux : MIL-STD-810F (chocs, vibrations, chutes)
• Tests CEM : IEC 61000-4-2 (ESD ±6 kV contact, ±8 kV air), IEC 61000-4-3 (RS 10 V/m), IEC 61000-4-4 (EFT ±2,0 kV alimentation, ±1,0 kV signaux), IEC 61000-4-5 (surtensions ±1,0 kV), IEC 61000-4-6 (CS 10 Vrms), IEC 61000-4-8 (PFMF 10 A/m)
• Certifications : RoHS

Applications

Le convertisseur Atop EF24L-1G-1Fm-SC-550M s'intègre dans les architectures réseau industrielles nécessitant une conversion Ethernet-fibre pour des liaisons jusqu'à 550 mètres. Il s'adapte aux installations en environnements sévères grâce à son boîtier métal et sa plage de température étendue. La fonction Link Fault Pass-Through garantit la détection des défauts de liaison sur l'ensemble du segment.
