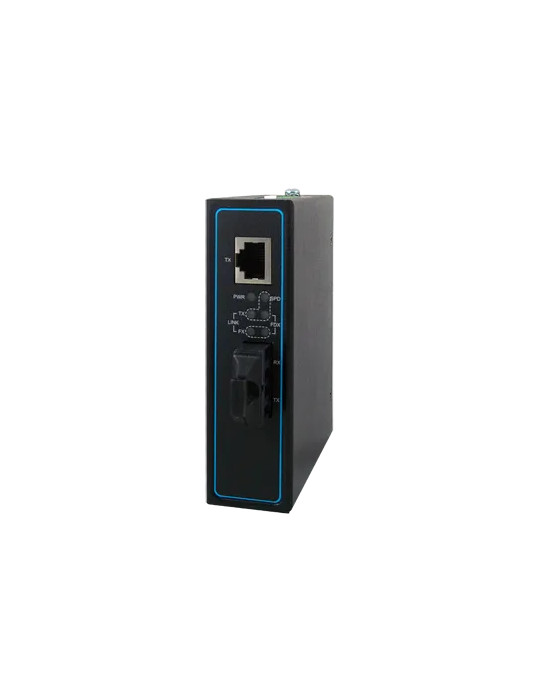

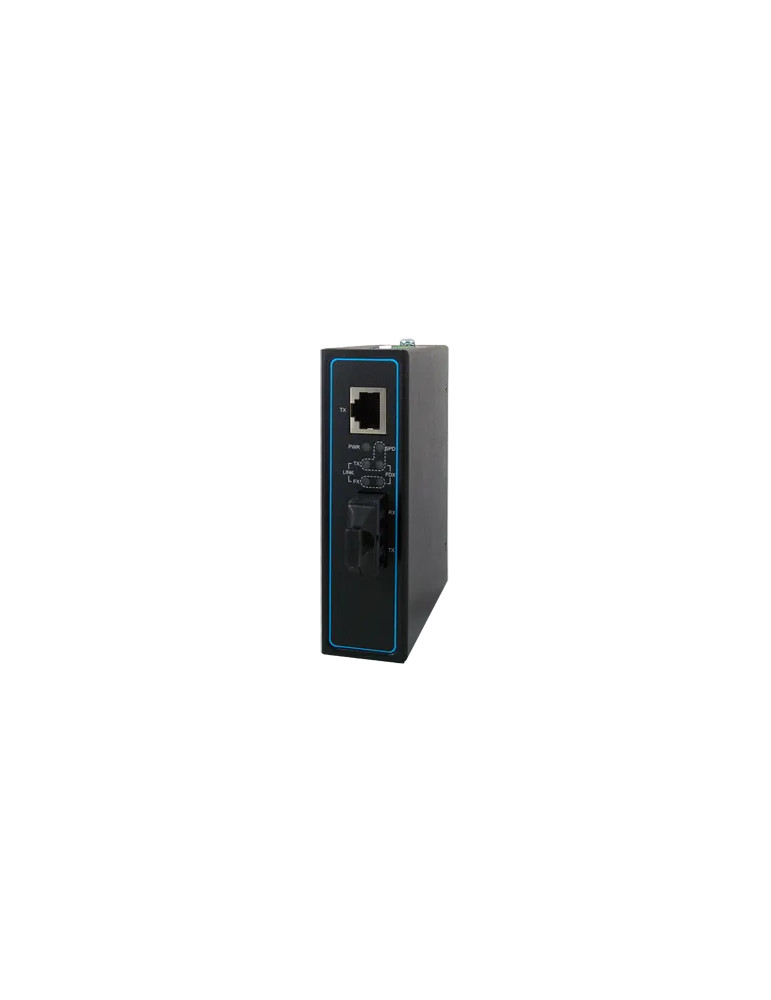

Atop EF23-1-1Fm-SC-2

Le convertisseur média Atop EF23-1-1Fm-SC-2 assure la conversion entre Ethernet 10/100BaseT(X) et fibre optique 100BaseFX multimode avec connecteur SC sur une distance maximale de 2 km. Conçu pour les environnements industriels exigeants, ce convertisseur se monte sur rail DIN et fonctionne dans une plage de température étendue de -10 à 70°C.

Caractéristiques du convertisseur Atop EF23-1-1Fm-SC-2

• 1 port RJ45 10/100BaseT(X)
• 1 port fibre 100BaseFX multimode avec connecteur SC (portée 2 km)
• Support Auto MDI/MDI-X et négociation automatique (Auto Negotiation)
• Fonction Link Fault Pass-Through (LFP) pour propagation des défauts de liaison
• DIP switch 5 positions pour configuration TX/FX Duplex, vitesse, LFP et Auto Negotiation
• 6 LED : PWR, SPD, TX_LINK/ACT, TX_FDX/COL, FX_LINK/ACT, FX_FDX/COL

Alimentation et connectique

• Tension d'entrée : 6 à 48 VDC
• Consommation électrique : environ 3 W maximum
• Connecteur : bornier à vis démontable 3 broches
• Protection contre l'inversion de polarité

Construction robuste pour environnements industriels

• Boîtier métallique SPCC IP30
• Dimensions (L × H × P) : 32 × 90 × 110 mm
• Poids : 510 g
• Montage DIN-rail (kit de montage mural optionnel)
• Température de fonctionnement : -10 à 70°C
• Température de stockage : -40 à 85°C
• Humidité relative : 5 à 95 % (sans condensation)

Conformité et fiabilité

• Certifications EMI : FCC Part15, CISPR (EN55032) Classe A
• Certifications EMS : EN61000-4-2 (ESD) niveau 3, EN61000-4-3 (RS) niveau 2, EN61000-4-4 (EFT) niveau 3, EN61000-4-5 (Surge) niveau 3, EN61000-4-6 (CS) niveau 2
• Tests environnementaux : IEC 60068-2-27 (chocs), IEC 60068-2-32 (chutes), IEC 60068-2-64 (vibrations)
• Conformité RoHS 2 et REACH
• MTBF : 823 877 heures (94,04 ans) selon MIL-HDBK-217F à 25°C
• Garantie : 5 ans

Applications du convertisseur EF23-1-1Fm-SC-2

Le convertisseur média Atop EF23-1-1Fm-SC-2 est adapté pour l'extension de réseaux Ethernet industriels via fibre optique multimode : automatisation industrielle, infrastructure de transport, supervision de sites distants, installations en environnements sévères nécessitant isolation galvanique et immunité électromagnétique.
