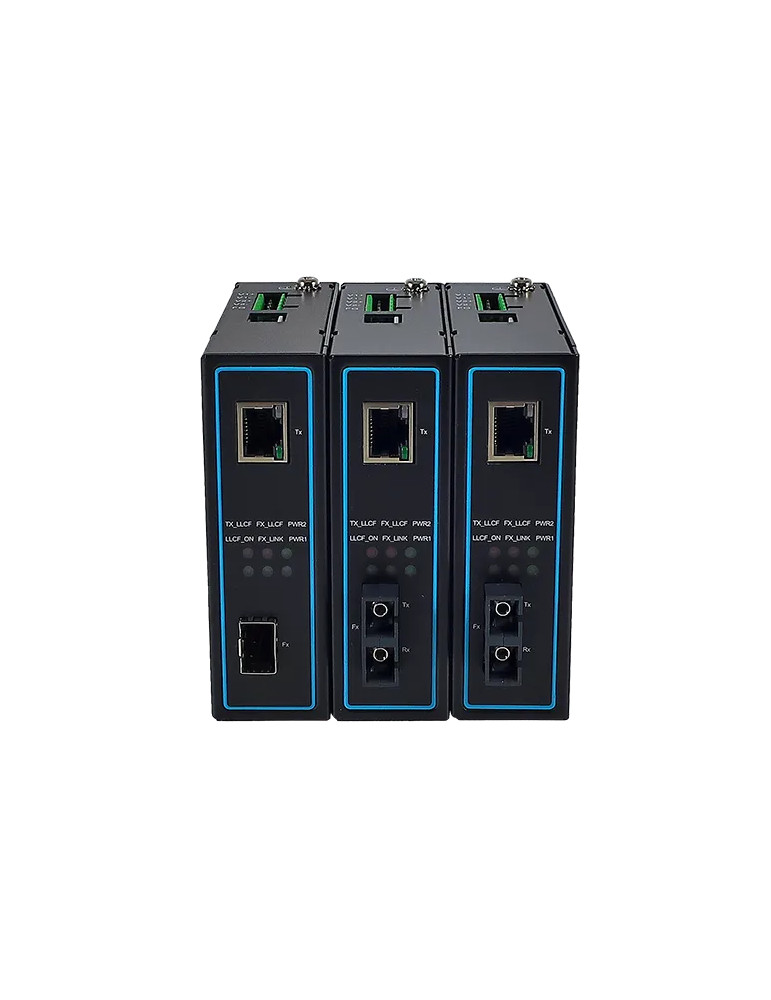

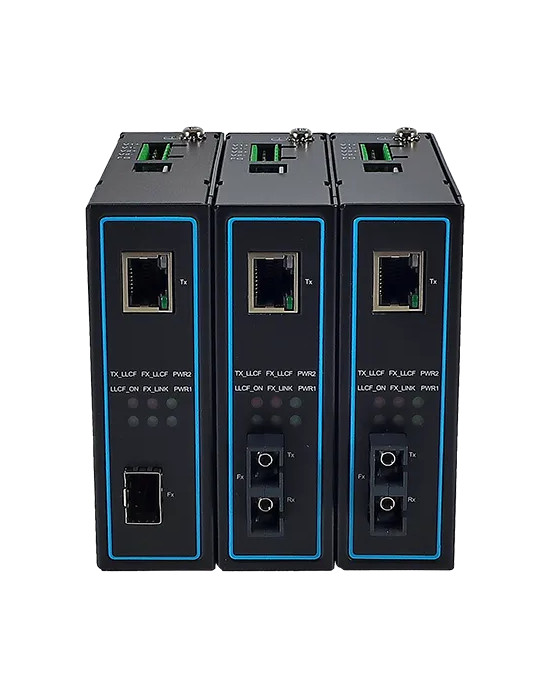

Atop EF24L-1G-1Fs-SC-10

Le convertisseur média Atop EF24L-1G-1Fs-SC-10 assure la conversion entre Ethernet 10/100/1000BASE-T(X) et fibre optique 1000BASE-LX pour étendre les liaisons réseau au-delà des limites du cuivre. Conçu pour les environnements industriels, ce modèle monomode avec connecteur SC offre une portée de 10 km, une fonction Link Fault Pass-Through pour la transparence des défauts de liaison, et une architecture robuste adaptée aux contraintes de température de -10 à +70°C.

Conversion Ethernet-fibre Gigabit monomode 10 km

Le EF24L-1G-1Fs-SC-10 convertit les signaux Ethernet 10/100/1000BASE-T(X) en fibre optique monomode 1000BASE-LX avec connecteur SC. La portée de 10 km (longueur d'onde 1310 nm, puissance TX -9,5 à -3 dBm, sensibilité RX < -20 dBm) permet de relier des équipements distants sans répéteurs intermédiaires. Le port RJ45 supporte l'auto-négociation full-duplex/half-duplex et la détection automatique MDI/MDI-X pour éliminer les câbles croisés.

Fonction Link Fault Pass-Through et configuration par DIP switch

La fonction Link Fault Pass-Through (LFP) propage les défauts de liaison entre les ports cuivre et fibre, garantissant la cohérence de l'état du lien de bout en bout. Un interrupteur DIP 5 positions permet de configurer le mode de vitesse (10/100/1000 Mbps), l'auto-négociation fibre, la transparence de lien (LFP) et la limite de trames jumbo (jusqu'à 10 000 octets), offrant une flexibilité maximale sans recourir à un logiciel de gestion.

Alimentation redondante 9-48 VDC et protection renforcée

Le convertisseur dispose de deux entrées d'alimentation redondantes 9-48 VDC (connecteur à bornier amovible 5 broches, protection contre l'inversion de polarité) pour assurer la continuité de service. La consommation maximale est de 0,3 A à 9 VDC. Les LED PWR1, PWR2, F_Mode, Fx_Link, LLCF_ON, Tx_LLCF et Fx_LLCF fournissent un diagnostic visuel de l'état d'alimentation et de liaison.

Boîtier métal IP30 et conformité industrielle

Le boîtier métal (32 × 101 × 101 mm, 320 g) offre une protection IP30 et un montage sur rail DIN ou mural (kit en option). Le EF24L-1G-1Fs-SC-10 est conforme aux normes IEEE 802.3/802.3u/802.3ab/802.3z, EN62368-1 (sécurité), FCC Part 15 Class A et EN55032/EN61000-6-4/EN61000-6-2 (CEM). Il supporte des chocs, chutes et vibrations selon MIL-STD-810F et présente un MTBF de 415 681 heures (47,45 ans à 25°C).

Environnement de fonctionnement -10 à +70°C

Le EF24L-1G-1Fs-SC-10 fonctionne de -10 à +70°C (stockage -40 à +85°C) avec une humidité relative de 5 à 95 % (sans condensation à 55°C). Les protections ESD (±6 kV contact, ±8 kV air), EFT (±2 kV port DC, ±1 kV port signal), surtension (±1 kV ligne-ligne, ±1 kV ligne-terre) et immunité RS (10 V/m, 80-1000 MHz) conformes IEC 61000-4-2/-3/-4/-5/-6/-8 garantissent la fiabilité en environnement perturbé. Garantie 5 ans et conformité RoHS.

• Conversion Ethernet 10/100/1000BASE-T(X) vers fibre monomode 1000BASE-LX (connecteur SC, 10 km, 1310 nm)
• Fonction Link Fault Pass-Through (LFP) pour la transparence des défauts de liaison entre ports cuivre et fibre
• Configuration par DIP switch 5 positions : vitesse, auto-négociation, LFP, trames jumbo (10 Ko max)
• Auto-négociation full-duplex/half-duplex et détection automatique MDI/MDI-X sur port RJ45 Gigabit
• Alimentation redondante 9-48 VDC (bornier 5 broches, protection inversion de polarité, 0,3 A max à 9 VDC)
• Boîtier métal IP30 (32 × 101 × 101 mm, 320 g) avec montage rail DIN ou mural (kit en option)
• Température de fonctionnement -10 à +70°C (stockage -40 à +85°C, humidité 5-95 % sans condensation)
• Conformité IEEE 802.3/802.3u/802.3ab/802.3z, EN62368-1, FCC Part 15 Class A, EN55032, EN61000-6-2/-6-4
• Protections ESD ±6/±8 kV, EFT ±2/±1 kV, surtension ±1 kV, immunité RS 10 V/m (IEC 61000-4-2/-3/-4/-5/-6/-8)
• MTBF 415 681 heures (47,45 ans à 25°C), garantie 5 ans, conformité RoHS
