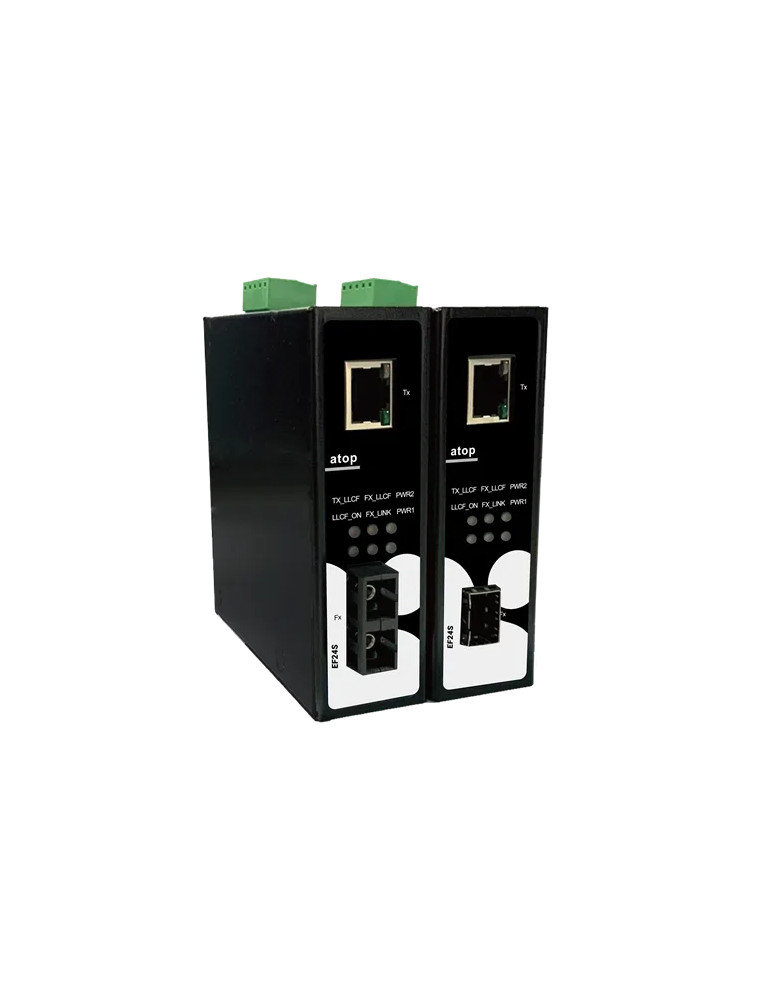

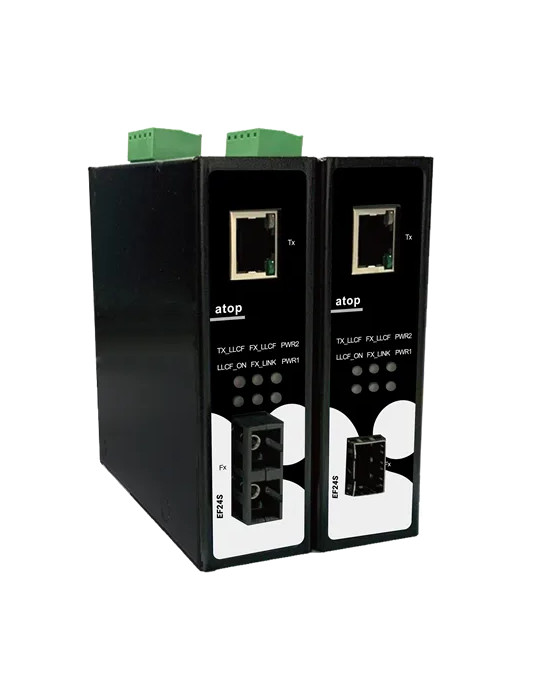

Atop EF24S-1G-1Fm-SC-550M
Convertisseur média industriel Gigabit Ethernet vers fibre multimode SC 550M, fonction Link Fault Pass-Through, alimentation redondante 9-48 VDC, -40 à +70°C.
1P1EF24S000001G
Le convertisseur média Atop EF24S-1G-1Fm-SC-550M assure la conversion entre 10/100/1000BASE-T(X) et 1000BASE-SX sur fibre multimode à connecteur SC. Conçu pour les environnements industriels exigeants, il combine simplicité de déploiement et robustesse dans un boîtier compact monté sur rail DIN.
Conversion média Gigabit Ethernet vers fibre multimode
Le modèle EF24S-1G-1Fm-SC-550M dispose d'un port RJ45 10/100/1000BASE-T(X) avec autonégociation full/half-duplex et d'un port fibre multimode 1000BASE-SX avec connecteur SC. La portée optique atteint 550 mètres sur fibre multimode à 850 nm. Le convertisseur prend en charge l'auto MDI/MDI-X et les trames jumbo jusqu'à 10K octets.
Fonction Link Fault Pass-Through
La fonction Link Fault Pass-Through (LFP) propage les défauts de liaison entre les ports cuivre et fibre, permettant une détection rapide des défaillances réseau. Trois commutateurs DIP configurent le contrôle de flux, la transparence de liaison et la limitation de trame jumbo.
Conception industrielle robuste
Le boîtier métallique IP30 de dimensions 32 × 101 × 101 mm et d'un poids de 362 g se monte sur rail DIN (kit de montage mural en option). L'alimentation redondante accepte une large plage de 9 à 48 VDC via un bornier à vis amovible 5 broches avec protection contre les inversions de polarité. La température de fonctionnement s'étend de -40°C à +70°C.
Indicateurs LED et supervision
Sept voyants LED renseignent sur l'état du convertisseur : PWR1, PWR2, F_Mode, Fx_Link, LLCF_ON, Tx_LLCF et Fx_LLCF. Ces indicateurs facilitent la mise en service et le diagnostic.
Conformité et fiabilité
Le convertisseur répond aux normes IEEE 802.3/u/ab/z et dispose des certifications UL 62368-1, EN 62368-1, FCC Part 15 Class A et EN 55032. Il satisfait les tests IEC 61000-4 pour les décharges électrostatiques (±6 kV contact/±8 kV air), les transitoires électriques rapides (±2 kV alimentation), les surtensions (±1 kV) et les champs magnétiques (30 A/m). Le MTBF théorique atteint 415 681 heures à 25°C. Garantie 5 ans.
Spécifications optiques
- Mode : multimode
- Distance : 550 mètres
- Débit : 1250 Mbps
- Longueur d'onde : 1310 nm
- Application : 1000BASE-SX
- Puissance d'émission : -11 à -3 dBm
- Sensibilité de réception : ≤-22 dBm
