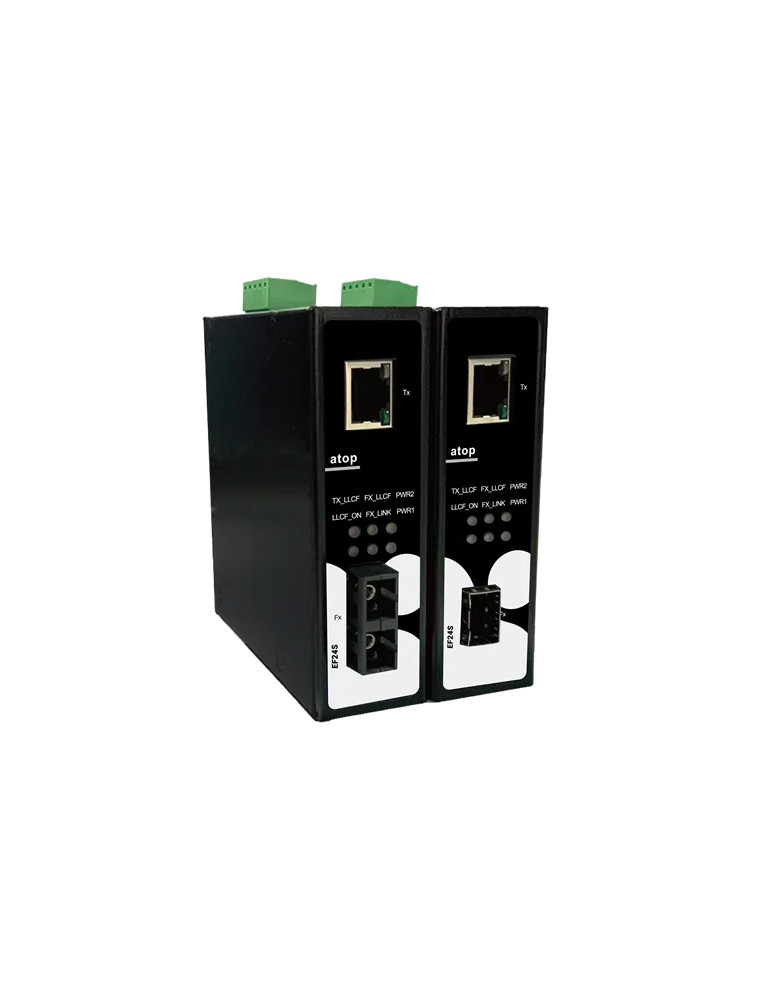

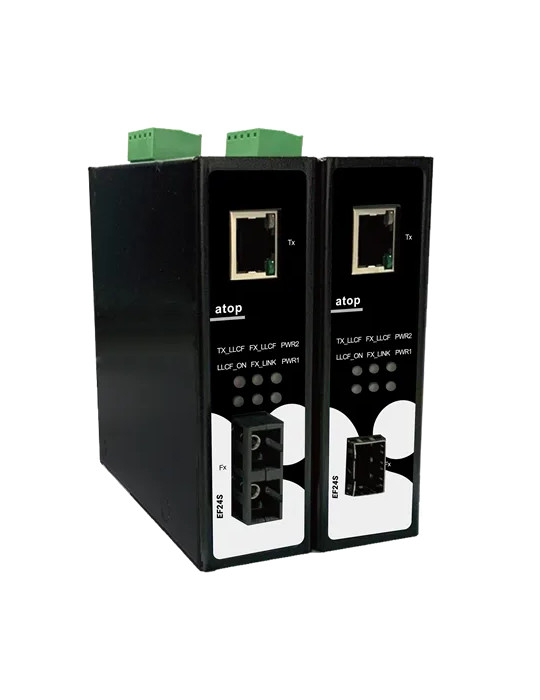

Atop EF24S-1G-1Fs-SC-10

Convertisseur média industriel Gigabit Ethernet vers fibre optique monomode 10 km

Le convertisseur média industriel Atop EF24S-1G-1Fs-SC-10 assure la conversion entre un port Ethernet cuivre 10/100/1000Base-T(X) et une liaison fibre optique monomode 1000Base-LX avec connecteur SC, sur une distance jusqu'à 10 km. Conçu pour les environnements industriels exigeants, ce convertisseur supporte une plage de température étendue de -40 à +70°C et dispose de fonctions avancées configurables par DIP switch : contrôle de flux, Link Fault Pass-Through (LFP) et limitation des trames jumbo.

Connectivité et interface

• 1 port RJ45 10/100/1000Base-T(X) avec auto-négociation et auto MDI/MDI-X
• 1 port fibre optique monomode 1000Base-LX, connecteur SC
• Longueur d'onde : 1310 nm
• Distance de transmission : 10 km
• Débit : 1250 Mbps
• Puissance d'émission : -10 à -3 dBm
• Sensibilité de réception : ≤-22 dBm

Fonctions avancées et configuration

• Link Fault Pass-Through (LFP) : transmet automatiquement la défaillance d'un lien vers l'autre port
• DIP switch 3 positions pour configurer le contrôle de flux, la transparence des liens et la limitation des trames jumbo
• Support des trames jumbo jusqu'à 10 000 octets
• 7 LED de diagnostic : PWR1, PWR2, F_Mode, Fx_Link, LLCF_ON, Tx_LLCF, Fx_LLCF

Alimentation et installation

• Alimentation redondante 9-48 VDC par bornier à vis 5 broches amovible
• Consommation maximale : 0,3 A à 9 VDC
• Protection contre l'inversion de polarité
• Montage sur rail DIN ou fixation murale (kit optionnel WMK-450-Black)
• Boîtier métallique compact : 32 x 101 x 101 mm (L x H x P)
• Poids : 362 g
• Indice de protection : IP30

Robustesse environnementale et normes

• Température de fonctionnement : -40 à +70°C
• Température de stockage : -40 à +85°C
• Humidité relative : 5 à 95 % (sans condensation, 55°C)
• Tests de chocs et vibrations selon MIL-STD-810G
• Conformité : IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z
• Certifications : UL 62368-1, EN 62368-1, CB IEC 62368-1, FCC Part 15 Class A, EN 55032, EN 61000-6-4, RoHS
• Protection CEM : ESD ±6 kV contact / ±8 kV air, EFT ±2 kV alimentation / ±1 kV signal, surtension ±1 kV
• MTBF : 415 681 heures (47,45 ans à 25°C)
• Garantie constructeur : 5 ans

Applications

Le convertisseur Atop EF24S-1G-1Fs-SC-10 est destiné aux infrastructures industrielles nécessitant une extension ou une modernisation des réseaux Ethernet via fibre optique monomode longue distance : automatisation industrielle, contrôle-commande, réseaux de supervision SCADA, systèmes de vidéosurveillance IP, interconnexion de bâtiments ou de sites distants jusqu'à 10 km.
