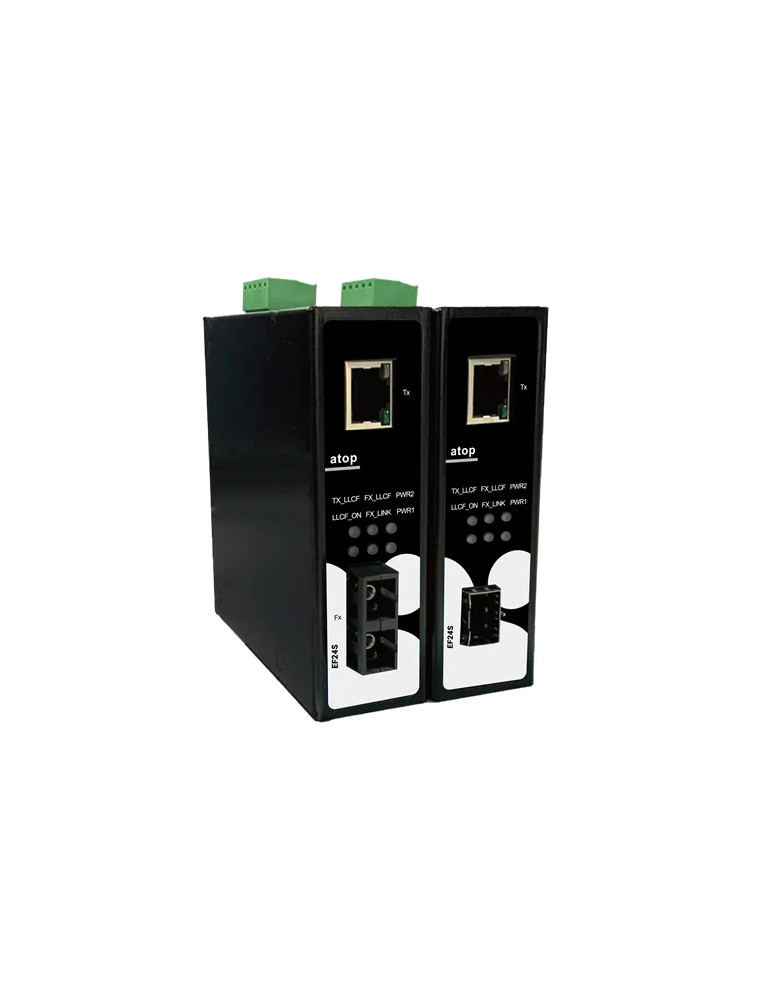

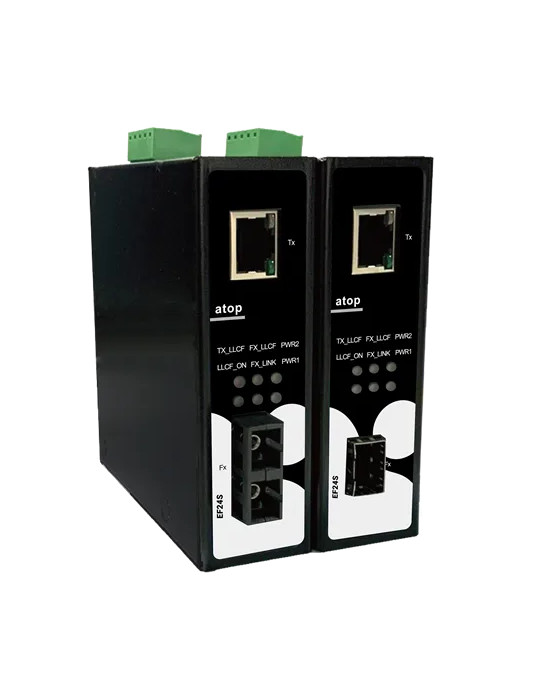

Atop EF24S-1G-1SFP

Le convertisseur média Atop EF24S-1G-1SFP assure la conversion entre 10/100/1000BASE-T(X) et 1000BASE-X via un slot SFP. Conçu pour les environnements industriels, il facilite l'intégration de liaisons fibre optique dans les installations existantes avec un boîtier compact (32 x 101 x 101 mm) montable sur rail DIN.

Interfaces et connectivité

• 1 port RJ45 10/100/1000BASE-T(X) avec auto-négociation full/half-duplex
• 1 slot SFP 1000BASE-X pour module optique
• Auto MDI/MDI-X automatique
• Support des trames Jumbo jusqu'à 10 Ko

Fonctions avancées

• Link Fault Pass-Through (LFP) : transmission transparente des défauts de liaison entre ports
• Interrupteur DIP 3 positions pour configuration : transparence des liens, trames Jumbo, contrôle de flux
• Indicateurs LED : PWR1, PWR2, F_Mode, Fx_Link, LLCF_ON, Tx_LLCF, Fx_LLCF

Alimentation et installation

• Tension d'entrée : 9 à 48 VDC
• Double entrée d'alimentation redondante
• Connecteur : bornier amovible 5 broches
• Protection contre l'inversion de polarité
• Montage rail DIN ou mural (kit optionnel)
• Boîtier métallique IP30
• Poids : 357 g

Environnement et normes

• Température de fonctionnement : -40°C à +70°C
• Humidité relative : 5 à 95% sans condensation (55°C)
• Conformité : IEEE 802.3, 802.3u, 802.3ab, 802.3z
• Certifications : UL 62368-1, EN 62368-1, FCC Part 15 Class A, EN 55032
• Tests : IEC 61000-4-2 (ESD ±6kV contact, ±8kV air), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), MIL-STD-810G (chocs, vibrations)
• MTBF : 415 681 heures (47,45 ans à 25°C)
• Garantie : 5 ans

Compatibilité modules SFP

Le slot SFP accepte les modules optiques pour différentes portées et types de fibre (multimode 850nm 550m, single-mode 1310nm 2km/10km/40km). Les modules AXGD Atop certifiés -40°C à +85°C avec fonction DDM sont disponibles en option.
