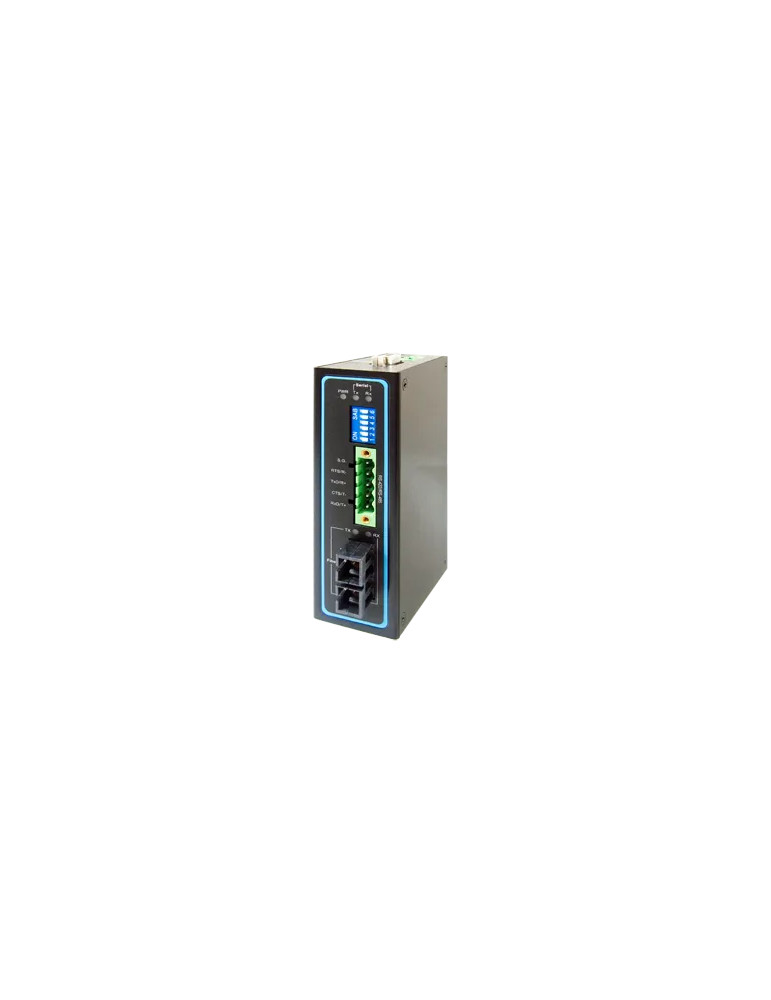

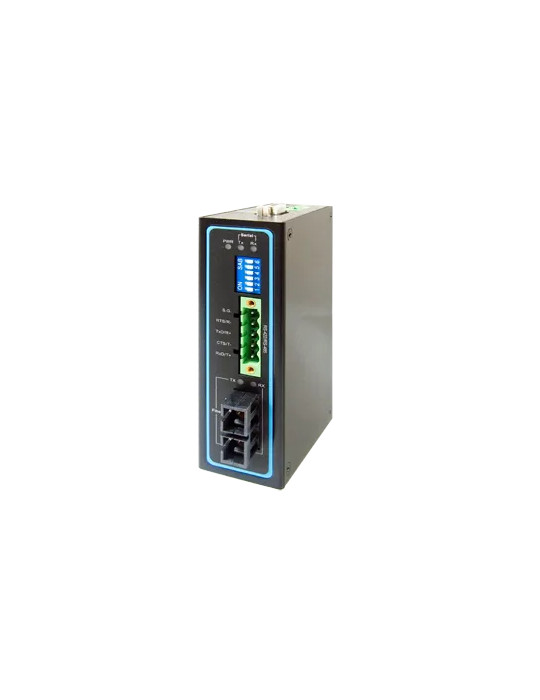

Atop SF63-TB-DB-1Fm-SC-2

Convertisseur série vers fibre optique multimode pour environnements industriels sévères

Le convertisseur Atop SF63-TB-DB-1Fm-SC-2 assure la conversion entre 100BaseFX fibre optique et les interfaces série RS-232, RS-422 et RS-485 pour les applications industrielles nécessitant des communications longue distance sur fibre. Il permet de déporter les équipements série sur des distances allant jusqu'à 2 kilomètres en fibre multimode tout en garantissant l'immunité aux interférences électromagnétiques caractéristique de la transmission optique.

Communication série sur anneau fibre PTP et Ring

Le SF63-TB-DB-1Fm-SC-2 supporte les modes de communication PTP (point à point) et Ring pour la mise en œuvre d'architectures en anneau de communication série sur fibre optique. Cette topologie en anneau améliore la fiabilité globale du réseau de communication en offrant une redondance des chemins de transmission. En cas de rupture d'un segment de l'anneau, les équipements peuvent continuer à communiquer via le chemin alternatif, garantissant ainsi la continuité de la surveillance et du contrôle dans les installations critiques.

Interfaces série RS-232, RS-422 et RS-485 avec terminaison et polarisation

Le convertisseur prend en charge les trois principaux standards de communication série industrielle :

• RS-232 : signaux TxD, RxD, GND avec débits jusqu'à 115,2 kbps
• RS-422 : signaux différentiels TxD+/-, RxD+/-, GND avec débits jusqu'à 921,6 kbps
• RS-485-4 fils : signaux TxD+/-, RxD+/-, GND avec débits jusqu'à 921,6 kbps
• RS-485-2 fils : signaux Data+/-, GND avec débits jusqu'à 921,6 kbps

Pour la communication RS-485, le SF63-TB-DB-1Fm-SC-2 intègre une résistance de terminaison de ligne 120 ohms ainsi que des résistances de polarisation (pull-up/pull-down) pour les signaux Data, garantissant l'intégrité des communications même sur des lignes longues ou dans des environnements bruités.

Caractéristiques techniques de la transmission fibre multimode

Le modèle SF63-TB-DB-1Fm-SC-2 utilise une transmission fibre optique multimode avec les spécifications suivantes :

• Connecteur : SC
• Type de câble : fibre multimode 50/125µm ou 62,5/125µm
• Distance de transmission : 2 km
• Longueur d'onde : 850 nm
• Puissance d'émission : -4 à -9,5 dBm
• Sensibilité de réception : < -24 dBm

Alimentation industrielle 9-48 VDC avec protection d'inversion de polarité

Le convertisseur accepte une large plage d'alimentation de 9 à 48 VDC via un bornier à vis démontable 3 broches, avec une consommation maximale de 2,5 W sous 9 VDC (0,28 A maximum). Une protection contre l'inversion de polarité est intégrée pour éviter tout dommage en cas de connexion incorrecte de l'alimentation.

Boîtier métallique IP30 pour montage rail DIN ou mural

Le SF63-TB-DB-1Fm-SC-2 est logé dans un boîtier métallique SPCC IP30 aux dimensions compactes de 34,4 × 91,2 × 120 mm pour 700 g. Le montage s'effectue sur rail DIN standard ou en fixation murale (kit optionnel). Cette conception robuste garantit une longévité exceptionnelle avec un MTBF de 22 ans selon MIL-HDBK-217F.

Plage de température étendue -40 à 70°C pour environnements sévères

Conçu pour les applications industrielles et de terrain, le convertisseur fonctionne dans une plage de température de -40 à 70°C (-40 à 158°F), avec une humidité relative de 5 à 95% (sans condensation à 55°C). Il répond aux exigences de tenue aux chocs, vibrations et chutes selon les méthodes MIL-STD-810.

Certifications industrielles et conformité électromagnétique

Le SF63-TB-DB-1Fm-SC-2 est certifié conforme aux normes industrielles majeures :

• CEM : CISPR (EN55032) Classe A, EN55024, EN61000-3-2, EN61000-3-3, FCC Part 15B Classe A
• Sécurité : EN60950-1, EN62368-1
• Tests d'immunité : décharges électrostatiques ESD ±8 kV contact / ±15 kV air (niveau 4), transitoires rapides EFT ±2 kV (niveaux 3-4), ondes de choc Surge ±2 kV (niveaux 3-4), immunité aux champs électromagnétiques rayonnés 10 V/m (niveau 3)
• RoHS 2 : conforme

Applications typiques

Le convertisseur Atop SF63-TB-DB-1Fm-SC-2 est particulièrement adapté aux applications suivantes :

• Déport d'équipements série sur fibre optique dans les postes électriques et sous-stations
• Communication série longue distance en environnement industriel perturbé électromagnétiquement
• Architectures en anneau de communication série pour améliorer la résilience du réseau de supervision
• Interconnexion de bâtiments distants avec des équipements série RS-232/422/485
• Systèmes de contrôle-commande distribués sur site industriel étendu
