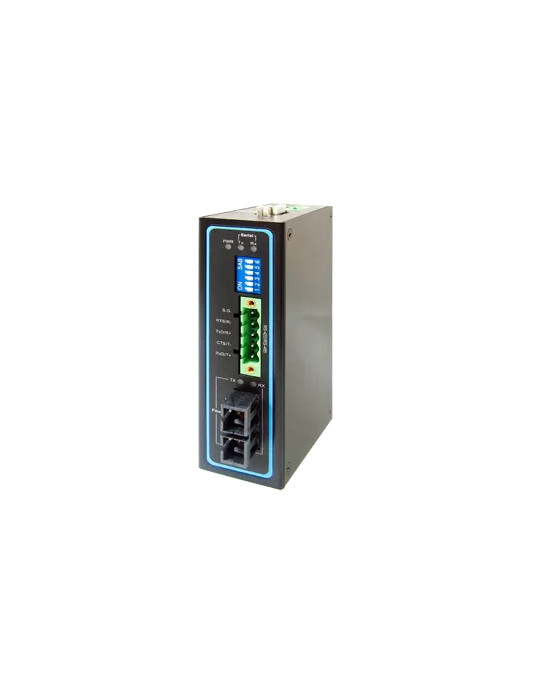

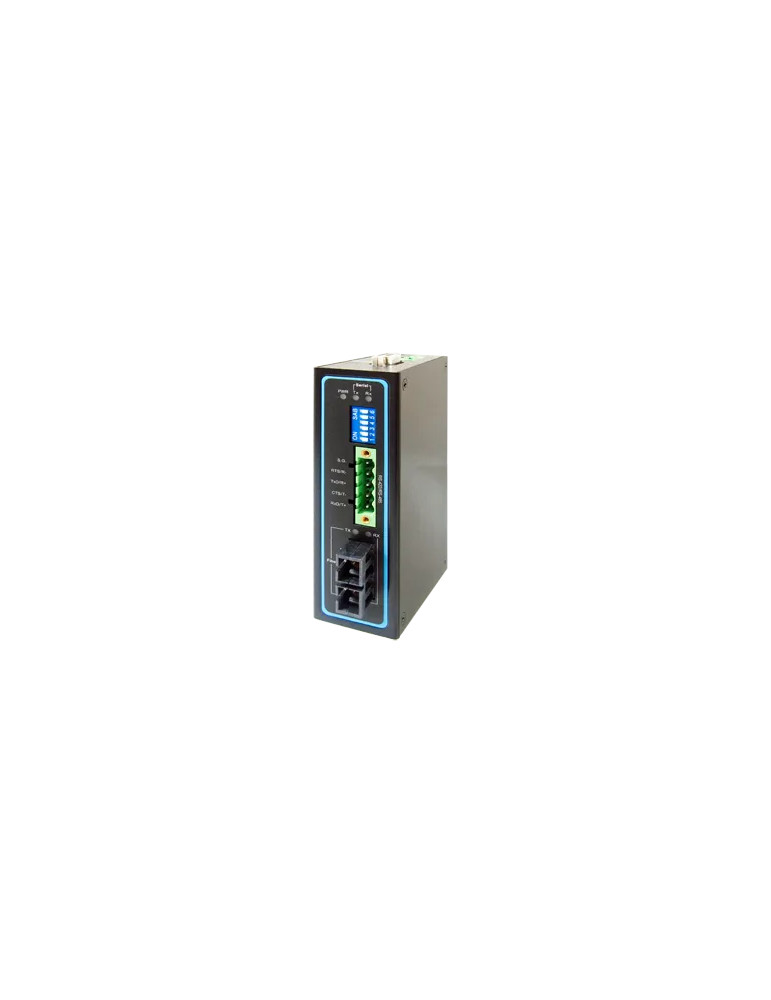

Atop SF63-TB-DB-1Fm-ST-2

Le convertisseur série vers fibre Atop SF63-TB-DB-1Fm-ST-2 assure la conversion entre les interfaces RS-232, RS-422/485 et la fibre optique multimode 100BaseFX avec connecteur ST. Conçu pour les environnements industriels sévères, il permet la transmission de données série sur fibre optique jusqu'à 2 km en mode multimode.

Interfaces fibre optique

• Connecteur ST multimode
• Distance de transmission : 2 km
• Câbles compatibles : 50/125 µm, 62.5/125 µm
• Longueur d'onde : 1310 nm
• Puissance d'émission : -14 à -20 dBm
• Sensibilité de réception : < -32 dBm

Interfaces série RS-232/422/485

• RS-232 : TxD, RxD, GND
• RS-422 : TxD+, TxD-, RxD+, RxD-, GND
• RS-485 4 fils : TxD+, TxD-, RxD+, RxD-, GND
• RS-485 2 fils : Data+, Data-, GND
• Débits : 300 bps à 921,6 kbps (RS-422/485), 300 bps à 115,2 kbps (RS-232)
• Résistance de terminaison 120 ohms pour RS-485
• Résistances pull-up/pull-down pour signaux RS-485

Modes de fonctionnement

• Mode point à point (PTP)
• Mode anneau pour communication série en anneau fibre

Alimentation et protection

• Tension d'entrée : 9 à 48 VDC
• Courant d'entrée : 0,28 A max à 9 VDC
• Consommation : 2,5 W max à 9 VDC
• Connecteur : bornier à vis amovible 3 broches
• Protection contre l'inversion de polarité

Construction et installation

• Boîtier SPCC IP30
• Dimensions : 34,4 × 91,2 × 120 mm
• Poids : 700 g
• Montage rail DIN ou mural (kit optionnel)

Environnement et fiabilité

• Température de fonctionnement : -40 à +70°C
• Température de stockage : -40 à +85°C
• Humidité relative : 5 à 95 % à 55°C (sans condensation)
• MTBF : 22 ans (MIL-HDBK-217F)
• Garantie : 5 ans

Certifications et conformité

• EMC : EN55032 Classe A, EN55024, EN61000-3-2, EN61000-3-3, FCC Part15B Classe A
• Sécurité : EN60950-1, EN62368-1
• RoHS 2 conforme
• Tests de choc, chute et vibration selon MIL-STD-810
• Immunité ESD : ±8 kV contact, ±15 kV air
• Immunité EFT : ±2,0 kV ports alimentation et signal
• Immunité surtension : ±2,0 kV
