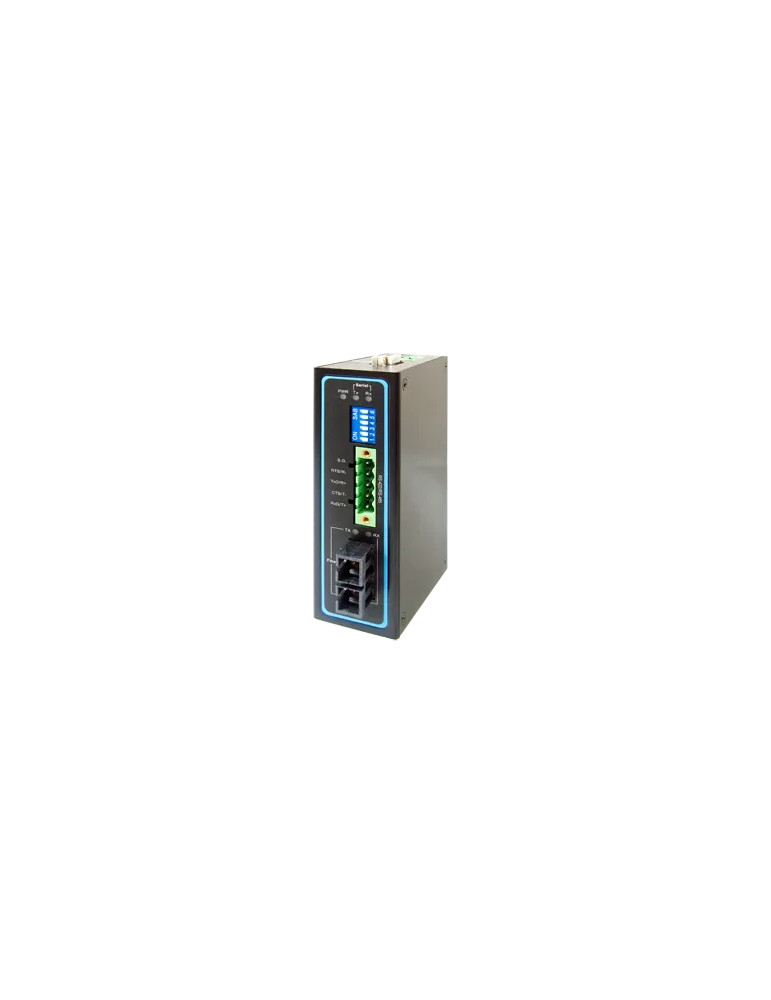

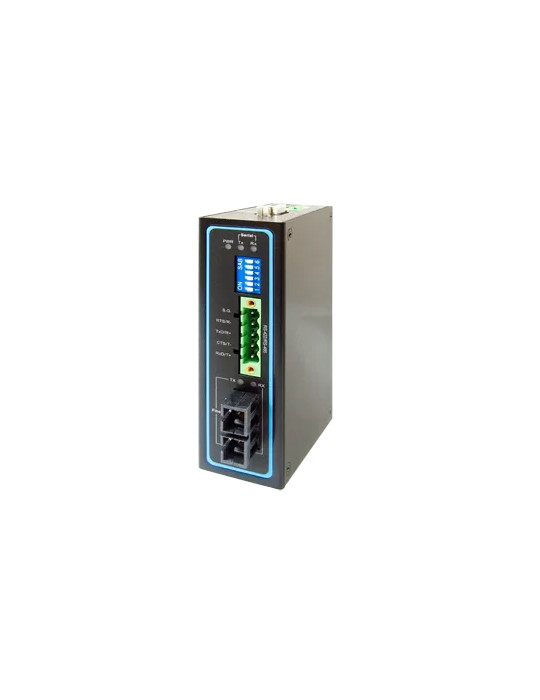

Atop SF63-TB-DB-1Fs-SC-30

Convertisseur industriel série vers fibre optique longue distance

Le convertisseur Atop SF63-TB-DB-1Fs-SC-30 assure la conversion entre liaisons série industrielles (RS-232, RS-422/485) et fibre optique 100BaseFX single-mode avec connecteur SC, pour des distances jusqu'à 30 km. Conçu pour les environnements industriels sévères, il permet d'étendre les communications série sur de longues distances via fibre optique, avec une plage de température de fonctionnement de -40 à +70°C.

Interfaces série et fibre optique

• Conversion RS-232, RS-422/485 vers 100BaseFX fibre optique
• Fibre optique single-mode 9/125 µm avec connecteur SC
• Distance de transmission jusqu'à 30 km
• Longueur d'onde 1310 nm
• Puissance d'émission optique : +3 à -4 dBm
• Sensibilité de réception : <-34 dBm

Caractéristiques des ports série

• RS-232 : TxD, RxD, GND (DCD, DTR, DSR en court-circuit interne ; CTS, RTS en court-circuit interne)
• RS-422 : TxD+, TxD-, RxD+, RxD-, GND
• RS-485-4 fils : TxD+, TxD-, RxD+, RxD-, GND
• RS-485-2 fils : Data+, Data-, GND
• Vitesses de transmission RS-422/485 : 300 bps à 921,6 kbps
• Vitesses de transmission RS-232 : 300 bps à 115,2 kbps
• Terminaison de ligne RS-485 120 ohms
• Résistances de rappel (pull-high/pull-low) pour signaux RS-485

Modes de communication fibre

• Mode PTP (Point-to-Point)
• Mode Ring pour topologie en anneau série sur fibre

Alimentation et installation

• Tension d'alimentation : 9 à 48 VDC
• Consommation maximale : 2,5 W @ 9 VDC
• Courant maximal : 0,28 A @ 9 VDC
• Connecteur : bornier à vis 3 broches amovible
• Protection contre inversion de polarité
• Montage sur rail DIN ou mural (kit optionnel)

Robustesse environnementale

• Température de fonctionnement : -40 à +70°C
• Température de stockage : -40 à +85°C
• Humidité relative ambiante : 5 % à 95 % @ 55°C (sans condensation)
• Boîtier IP30 en SPCC
• Dimensions (L × H × P) : 34,4 × 91,2 × 120 mm
• Poids : 700 g

Certifications et conformité

• Conformité EMC : CISPR (EN55032) Classe A, EN55024, EN61000-3-2, EN61000-3-3, FCC Part15B (Classe A)
• Sécurité : EN60950-1, EN62368-1
• RoHS 2 : conforme
• Tests selon normes IEC 61000-4 (ESD, RS, EFT, Surge, CS, PFMF, DIP)
• Tests mécaniques : MIL-STD-810 (choc, chute, vibration)
• MTBF : 22 ans (MIL-HDBK-217F)
• Garantie : 5 ans
