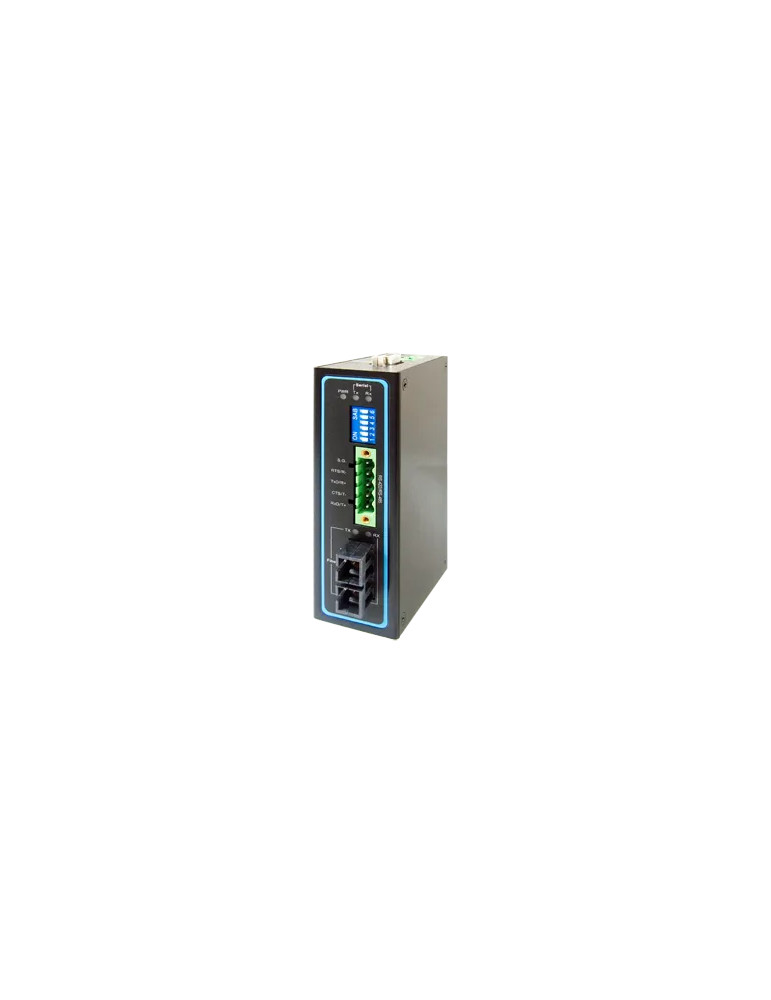

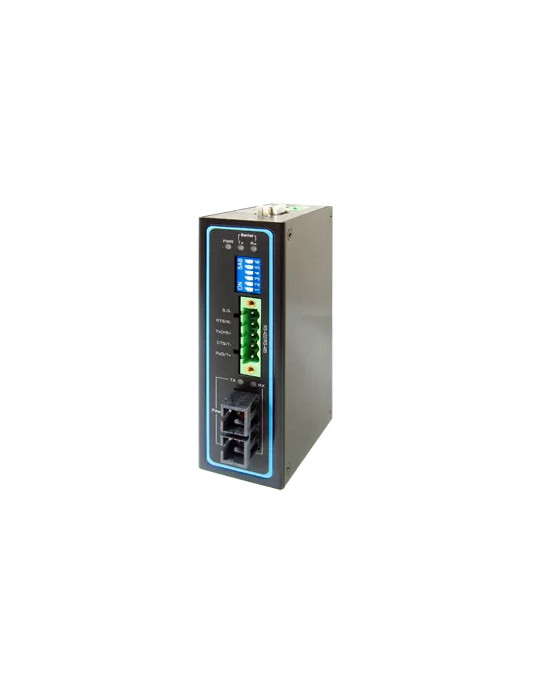

Atop SF63-TB-DB-1Fs-ST-30

Le convertisseur industriel Atop SF63-TB-DB-1Fs-ST-30 assure la conversion série vers fibre optique pour vos installations nécessitant des liaisons longue distance en environnement industriel sévère. Ce modèle single-mode avec connecteur ST offre une portée de transmission de 30 km, idéal pour relier des équipements distants via infrastructure fibre optique.

Conversion série multi-protocoles

Le SF63-TB-DB-1Fs-ST-30 supporte les interfaces série RS-232, RS-422 et RS-485 (2 ou 4 fils). L'interface RS-232 prend en charge les signaux TxD, RxD et GND avec des débits jusqu'à 115,2 kbps. Les interfaces RS-422 et RS-485 offrent des débits jusqu'à 921,6 kbps, avec résistances de terminaison 120 ohm et résistances pull-high/pull-low pour RS-485 intégrées.

Transmission fibre optique single-mode ST

Ce modèle utilise une fibre single-mode 9/125µm avec connecteur ST et longueur d'onde de 1310nm. La portée de transmission atteint 30 km. La puissance d'émission se situe entre -8 et -15 dBm, avec une sensibilité de réception inférieure à -34 dBm, garantissant une liaison fiable sur longue distance.

Conception industrielle renforcée

Le convertisseur fonctionne sur une plage de température étendue de -40 à +70°C, adapté aux environnements industriels exigeants. Le boîtier métallique IP30 assure une protection contre les interférences électromagnétiques. Le montage sur rail DIN facilite l'intégration en armoire (kit de fixation murale disponible en option).

Alimentation et protections

L'alimentation accepte une large plage d'entrée de 9 à 48 VDC via bornier à vis 3 broches amovible. La consommation maximale est de 2,5W sous 9 VDC. Une protection contre les inversions de polarité est intégrée. Plusieurs adaptateurs secteur et alimentations rail DIN sont disponibles en accessoires.

Fiabilité et conformité

Le SF63-TB-DB-1Fs-ST-30 est conforme aux normes EN60950-1, EN62368-1 (sécurité) et EN55032 Classe A, EN55024 (CEM). Les tests de robustesse selon MIL-STD-810 (chocs, chutes, vibrations) confirment la résistance mécanique. Le MTBF calculé atteint 22 ans (MIL-HDBK-217F). Une garantie de 5 ans couvre l'équipement.

Caractéristiques techniques

• Connecteur fibre : ST single-mode 9/125µm
• Distance de transmission : 30 km
• Longueur d'onde : 1310nm
• Puissance Tx : -8 à -15 dBm
• Sensibilité Rx : <-34 dBm
• Interfaces série : RS-232 (jusqu'à 115,2 kbps), RS-422/485 (jusqu'à 921,6 kbps)
• Alimentation : 9-48 VDC, 2,5W max
• Température de fonctionnement : -40 à +70°C
• Boîtier : SPCC IP30, 34,4 x 91,2 x 120 mm
• Montage : rail DIN, fixation murale (option)
• Poids : 700g
• Conformité : EN60950-1, EN62368-1, EN55032 Classe A, FCC Part 15B, RoHS 2
