Atop SS100

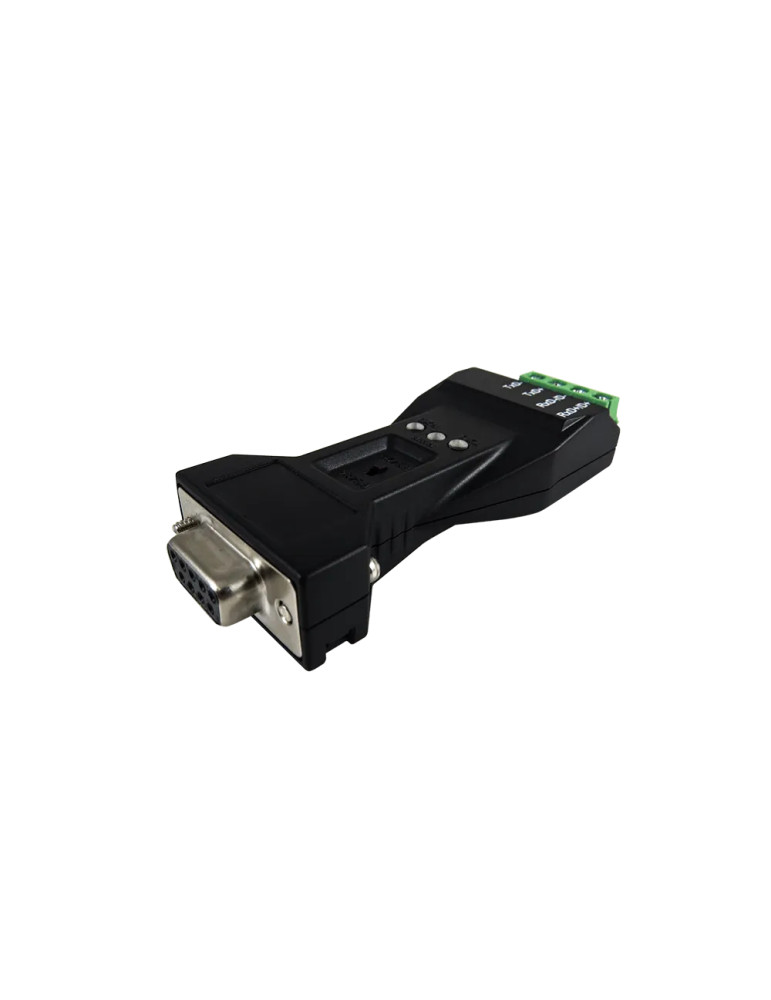

Le convertisseur média Atop SS100 offre une solution efficace pour convertir les signaux entre RS-232 et RS-422/485, sans nécessiter d'alimentation externe. Conçu pour les environnements industriels exigeants, ce convertisseur compact permet de surmonter les limitations de distance du RS-232 ou de se connecter à des équipements industriels équipés d'une interface RS-422/485.

Conversion RS-232 vers RS-422/485

Le SS100 prend en charge à la fois le mode semi-duplex 2 fils RS-485 et le mode full-duplex 4 fils RS-422/485. La sélection du mode s'effectue via un commutateur DIP, sans nécessiter de logiciel supplémentaire. Le contrôle automatique de la direction des données est assuré pour le RS-485 : le driver RS-485 est activé automatiquement lorsque le circuit détecte la sortie TxD du signal RS-232, éliminant tout effort de programmation pour contrôler la direction de transmission du signal RS-485.

Alimentation via port RS-232

Le port RS-232 du SS100 est un connecteur DB9 femelle qui se connecte directement au PC hôte, utilisant les lignes RTS/DTR pour recevoir l'alimentation nécessaire au fonctionnement. L'appareil peut obtenir suffisamment de puissance depuis la ligne de données, quel que soit l'état du signal. Un indicateur LED de port permet de vérifier facilement que le SS100 reçoit suffisamment de puissance et que la communication de données fonctionne correctement.

Caractéristiques techniques

• Vitesse de communication : 1 200 bps à 500 kbps
• Distance maximale : 1,2 km à 115,2 kbps (câble à paire torsadée 24 AWG)
• Modes : RS-422 point à point et multi-drop, RS-485 mode écho et non-écho
• Contrôle automatique de la direction des données (auto toggling)
• Résistances de terminaison 120 Ω sélectionnables via commutateur DIP
• Isolation 3 kV
• Connecteurs : RS-232 DB9 femelle, RS-422/485 bornier 6 points
• Indicateurs LED : Power, Tx, Rx

Environnement industriel

• Température de fonctionnement : -40 à 85°C
• Température de stockage : -40 à 85°C
• Humidité relative ambiante : 5 à 95 %, sans condensation
• Protection ESD : niveau 3 selon IEC 61000-4-2 (±6 kV décharge par contact, ±8 kV décharge dans l'air)
• Boîtier plastique compact : 33,8 × 76,4 × 17,5 mm
• Poids : 21 g

Alimentation et consommation

• Alimentation via port RS-232 (RTS, DTR) ou par bornier
• Entrée d'alimentation : 5 VDC
• Consommation : 115 mW maximum (version non isolée)

Certifications et conformité

• Certification EMC : EN55032/24, EN61000-6-4, EN61000-6-2, EN61000-3-2, EN61000-3-3
• Certification EMI : FCC Part 15B Classe A
• Conformité RoHS
• MTBF : 25,29 ans
• Garantie : 5 ans
