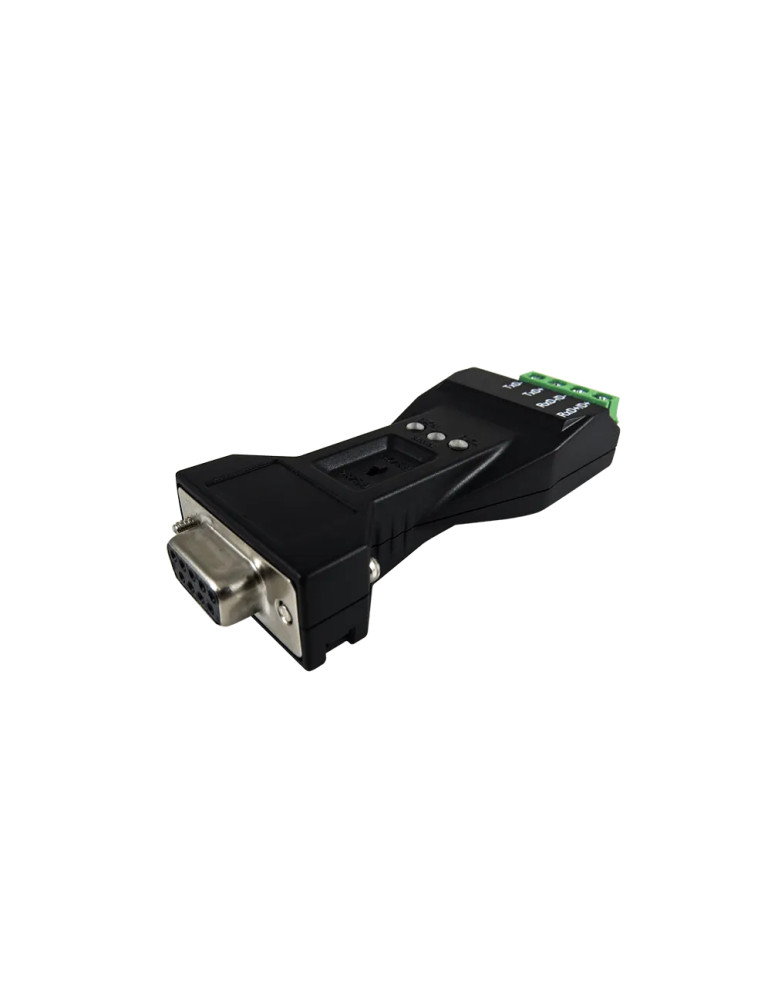

Atop SS100-J

Le convertisseur série Atop SS100-J constitue une solution compacte pour la conversion de signaux entre RS-232 et RS-485/422. Conçu pour les environnements industriels exigeants, il assure une transmission fiable sur de longues distances sans nécessiter d'alimentation externe lorsque les lignes RTS/DTR du port RS-232 sont activées.

Architecture et connectivité

Le SS100-J dispose d'un connecteur DB9 femelle côté RS-232 et d'un bornier à 4 positions (TB-4) pour l'interface RS-485/422. L'alimentation s'effectue via un connecteur DC-Jack acceptant une entrée de 5 VDC. Le convertisseur supporte la communication en mode RS-422 point à point ou multi-drop, ainsi que les modes RS-485 Echo et Non-Echo. La sélection entre RS-422 et RS-485 s'effectue simplement via un commutateur externe.

Performances de transmission

Le convertisseur prend en charge des vitesses de transmission de 1 200 bps à 500 Kbps. La distance maximale de communication atteint 1,2 km à 115,2 Kbps avec un câble à paire torsadée 24 AWG. Le contrôle automatique de la direction des données (auto toggling) pour le RS-485 active automatiquement le driver RS-485 lorsque le circuit détecte la sortie TxD du signal RS-232, éliminant ainsi tout effort de programmation pour contrôler la direction de transmission.

Caractéristiques techniques

• Vitesse de communication : 1 200 bps à 500 Kbps
• Distance maximale : 1,2 km à 115,2 Kbps (câble paire torsadée 24 AWG)
• Connecteur RS-232 : DB9 femelle
• Connecteur RS-485/422 : bornier 4 positions (TB-4)
• Alimentation : connecteur DC-Jack, 5 VDC
• Consommation : 115 mW maximum (version non isolée)
• Résistances de terminaison : 120 Ω sélectionnables par commutateur DIP
• Protection ESD : niveau 3 selon IEC 61000-4-2 (±6 kV contact, ±8 kV air)
• Bits de données : 5, 6, 7, 8
• Bits d'arrêt : 1, 2
• Parité : aucune, paire, impaire, espace, marque

Construction et environnement

Le boîtier plastique compact mesure 33,8 × 76,4 × 17,5 mm pour un poids de seulement 21 grammes. Le SS100-J fonctionne dans une plage de température étendue de -40°C à 85°C avec une humidité relative de 5 à 95 % sans condensation. Trois LED (Power, Tx, Rx) indiquent l'état de fonctionnement et facilitent le diagnostic. Le MTBF est calculé à 25,29 ans.

Certifications et conformité

Le convertisseur est certifié EN55032/24, EN61000-6-4, EN61000-6-2, EN61000-3-2, EN61000-3-3, FCC Part 15B Class A et conforme RoHS. La protection contre les décharges électrostatiques atteint le niveau 3 selon IEC 61000-4-2. Le produit bénéficie d'une garantie de 5 ans.
