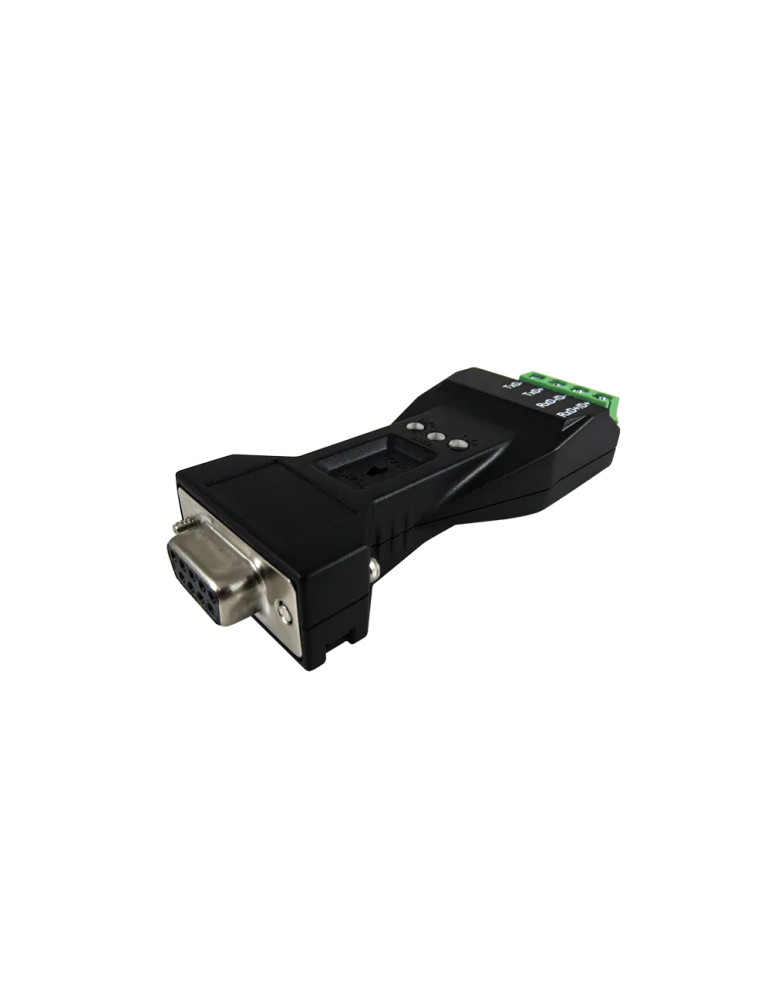

Atop SS100-SiS-R

Le convertisseur Atop SS100-SiS-R assure la conversion complète des signaux entre RS-232 et RS-422/485 dans les environnements industriels exigeants. Ce convertisseur média compact avec isolation galvanique 3000 VDC permet de surmonter les limitations de distance du RS-232 et de connecter des équipements industriels disposant d'une interface RS-422/485.

Conversion RS-232/RS-485/422 avec isolation galvanique

Le SS100-SiS-R supporte la communication RS-485 half-duplex 2 fils et RS-422/485 full-duplex 4 fils. La sélection du mode s'effectue via un interrupteur DIP sans logiciel supplémentaire. Le contrôle automatique de la direction des données est assuré pour le RS-485 : le driver RS-485 est activé automatiquement lorsque le circuit détecte la sortie TxD du signal RS-232, éliminant ainsi tout effort de programmation pour contrôler la direction de transmission.

Caractéristiques de communication

• Vitesse de communication : 1200 bps à 500 Kbps
• Distance maximale : 1,2 km à 115,2 Kbps (câble à paire torsadée 24AWG)
• Modes supportés : Point-to-point, Multi-Drop, Echo Mode, Non-Echo Mode
• Auto-toggling matériel intégré
• Résistances de terminaison 120Ω sélectionnables par interrupteur DIP
• Bits de données : 5, 6, 7, 8
• Bits d'arrêt : 1, 2
• Parité : None, even, odd, space, mark

Connectique et alimentation

• Port RS-232 : DB9 femelle
• Port RS-422/485 : Bornier 6 positions
• Alimentation : via bornier 2 positions, 5 VDC
• Consommation : 220 mW maximum (version isolée)
• Indicateurs LED : Power, Tx, Rx

Conception industrielle robuste

Le boîtier plastique compact (33,8 × 76,4 × 17,5 mm, 21 g) est conçu pour les environnements industriels sévères avec une plage de température de fonctionnement de -40 à 85°C. L'isolation galvanique 3000 VDC sur le port RS-232 protège les équipements connectés. La protection ESD niveau 3 (IEC 61000-4-2) assure une fiabilité élevée dans les environnements perturbés électromagnétiquement.

Conformité et certifications

• EMC : EN55032/24, EN61000-6-4, EN61000-6-2, EN61000-3-2, EN61000-3-3
• EMI : FCC Part 15B Class A
• Conforme RoHS
• MTBF : 25,29 ans
• Garantie : 5 ans
