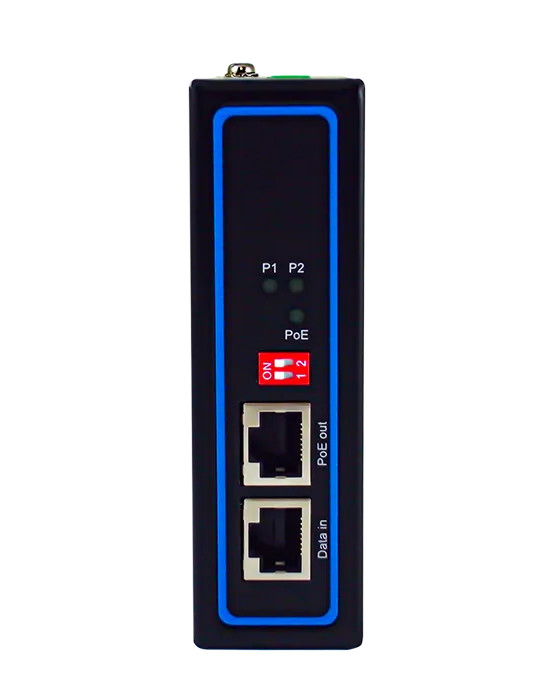

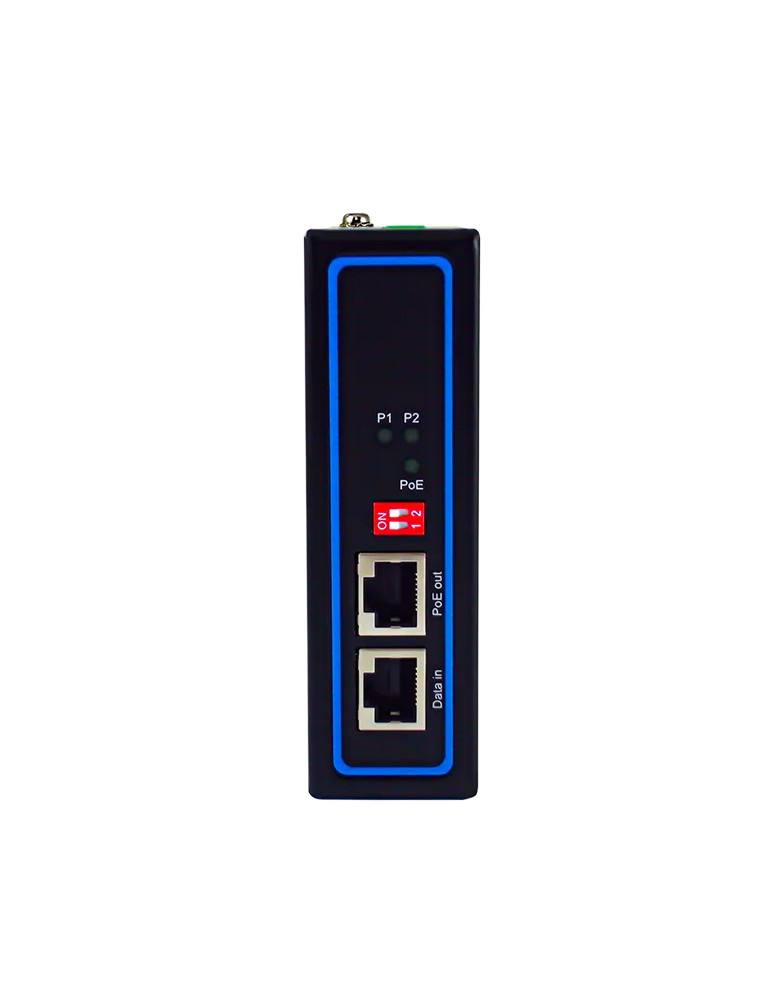

Atop IJG7001

L'Atop IJG7001 est un injecteur PoE industriel compact conçu pour alimenter des équipements réseau dans des environnements difficiles. Avec une entrée dédiée 12VDC et un booster PoE intégré, il délivre jusqu'à 30W conformément aux normes IEEE 802.3af (PoE) et IEEE 802.3at (PoE+). Sa compatibilité Mode A et Mode B, sélectionnable par DIP switch, offre une grande flexibilité d'installation.

Alimentation PoE+ flexible et polyvalente

Le IJG7001 supporte les standards PoE (15,4W max) et PoE+ (30W max), permettant d'alimenter une large gamme d'équipements tels que points d'accès WiFi, caméras IP ou automates industriels. Le sélecteur DIP switch permet de basculer entre :

• Mode A : alimentation via les paires de données (broches 1,2,3,6)
• Mode B : alimentation via les paires de secours (broches 4,5,7,8)

Cette configuration simplifiée évite la nécessité de maintenir plusieurs références en stock.

Architecture réseau compacte

L'injecteur dispose de 2 ports RJ45 10/100/1000 BASE-T(X) avec fonction Auto MDI/MDI-X automatique :

• Port 1 : entrée de données uniquement
• Port 2 : sortie de données + alimentation PoE

Le booster PoE intégré permet de fournir la puissance complète PoE+ à partir d'une alimentation 12VDC standard (3,6A max), réduisant ainsi le coût global d'installation.

Boîtier robuste pour environnements industriels

Le boîtier métallique IP30 de dimensions compactes (32 × 110 × 90 mm) se monte facilement sur rail DIN ou en applique murale (kit optionnel). Pesant seulement 340 g, le IJG7001 fonctionne de -40°C à +75°C avec une humidité relative de 5% à 95% (sans condensation).

Protection EMC renforcée

L'injecteur bénéficie d'une protection électromagnétique de niveau 4 selon les normes EN 61000 :

• Décharges électrostatiques (ESD) : ±6kV contact, ±8kV air
• Transitoires rapides (EFT) : ±4kV sur alimentation, ±2kV sur ports données
• Surtensions (Surge) : ±4kV ligne-terre sur alimentation, ±3kV sur ports données
• Champs électromagnétiques : 10V/m (80MHz–2,7GHz), 10A/m (50Hz)

Certifications et fiabilité

Le IJG7001 est certifié EN 62368-1, IEC 62368-1, FCC Part 15 Class A et EN 55032 Class A. Il répond aux exigences MIL-STD-810F pour les chocs, chutes et vibrations. Le MTBF calculé atteint 72,23 ans. Garantie constructeur 5 ans. Conforme RoHS.

Supervision visuelle simplifiée

Trois voyants LED permettent un diagnostic rapide :

• P1 : activité port 1 (données)
• P2 : activité port 2 (données)
• PoE : statut de l'alimentation PoE sur le port 2

Applications typiques

• Alimentation de caméras IP en extérieur ou zones reculées
• Points d'accès WiFi industriels
• Contrôleurs d'accès et interphones IP
• Automates et capteurs IIoT nécessitant PoE
• Équipements embarqués sur machines industrielles
