Atop IO5202-DB-0-0-4-4

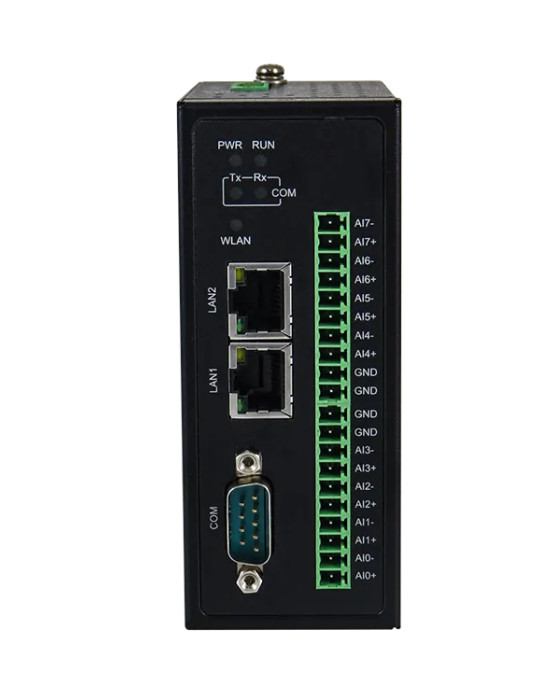

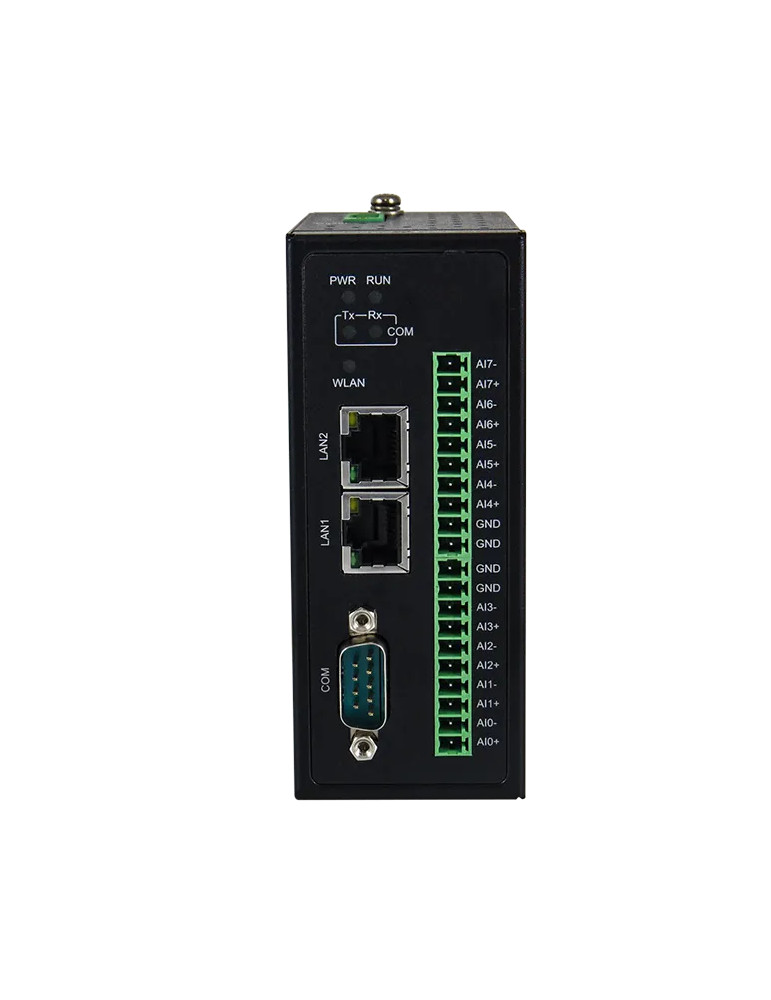

Le module I/O industriel Atop IO5202-DB-0-0-4-4 est conçu pour l'acquisition et le traitement de données dans les infrastructures IIoT (Industrial Internet of Things). Il permet de connecter des capteurs et dispositifs analogiques à un réseau Ethernet, avec prise en charge des protocoles Modbus TCP/RTU/ASCII, MQTT et MQTT over TLS pour une intégration dans les environnements cloud publics ou privés. Compatible avec les applications de fabrication automatisée, de gestion de bâtiments et de systèmes d'irrigation, ce module offre une solution compacte pour la collecte et le contrôle de données distantes.

Architecture réseau et protocoles de communication

Le module dispose de 2 ports Ethernet RJ45 10/100 Mbps avec Auto MDI/MDI-X pour la redondance LAN. Il supporte les protocoles TCP, IPv4, UDP, DHCP Client/Server, HTTP, HTTPS, NTP, Telnet, SNMPv1/v2c/v3, MQTT, MQTT Security over TLS, SMTP et SMTP with TLS. Les données peuvent être interrogées, journalisées ou automatiquement publiées lors de changements d'état des entrées/sorties.

Entrées et sorties analogiques

Cette variante intègre 4 entrées analogiques avec résolution 16 bits, plages de tension sélectionnables (±60 mV, ±500 mV, ±1 V, ±5 V, ±10 V) ou courant 4-20 mA, avec une précision de ±0,1% FSR (tension) ou ±0,2% FSR (courant) à 25°C. Les 4 sorties analogiques offrent également une résolution 16 bits, plage de tension ±10 V ou courant 4-20 mA, avec précision de ±0,1% FSR à 25°C. Taux d'échantillonnage supérieur à 10 échantillons/seconde par canal. Isolation galvanique 3 kV.

Connectivité série

Le module propose 1 port série RS-232/RS-422/RS-485 (2 fils et 4 fils) sur connecteur DB9 9 broches. Il supporte des débits de 1200 à 234 000 bauds, avec sélection logicielle de 7 ou 8 bits de données et 1 ou 2 bits d'arrêt. La détection automatique matérielle RS-485 est prise en charge.

Caractéristiques environnementales industrielles

L'IO5202-DB-0-0-4-4 fonctionne dans une plage de température étendue de -40°C à +70°C et supporte une humidité relative de 5% à 95% (sans condensation). Il dispose de protections EMC industrielles conformes aux normes EN55032, EN61000-6-4, EN55024, EN61000-6-2, ainsi que des certifications FCC Part 15B et Part 18. Le boîtier SPCC offre une protection IP30. Le module résiste aux chocs, chutes et vibrations selon MIL-STD-810F et garantit un MTBF de 22,66 ans.

Alimentation et installation

L'alimentation s'effectue en 12-48 VDC via connecteur à vis verrouillable 3 broches 5,08 mm, avec protection contre les inversions de polarité. Consommation maximale de 9,6 W. Le module se monte sur rail DIN ou en fixation murale (optionnelle). Dimensions : 45,3 × 89,6 × 110 mm. Poids : 350 g.

Indicateurs LED et gestion

Le boîtier intègre des LED pour PWR, RUN, Act/Link des ports RJ45, Tx et Rx du port série COM1. La configuration s'effectue via interface web HTTP/HTTPS, Telnet ou console série.

Applications typiques

• Automatisation industrielle et contrôle-commande
• Gestion de bâtiments et systèmes CVC
• Systèmes agricoles et d'irrigation
• Intégration de capteurs analogiques dans des infrastructures IIoT
• Supervision de processus à distance avec publication MQTT
