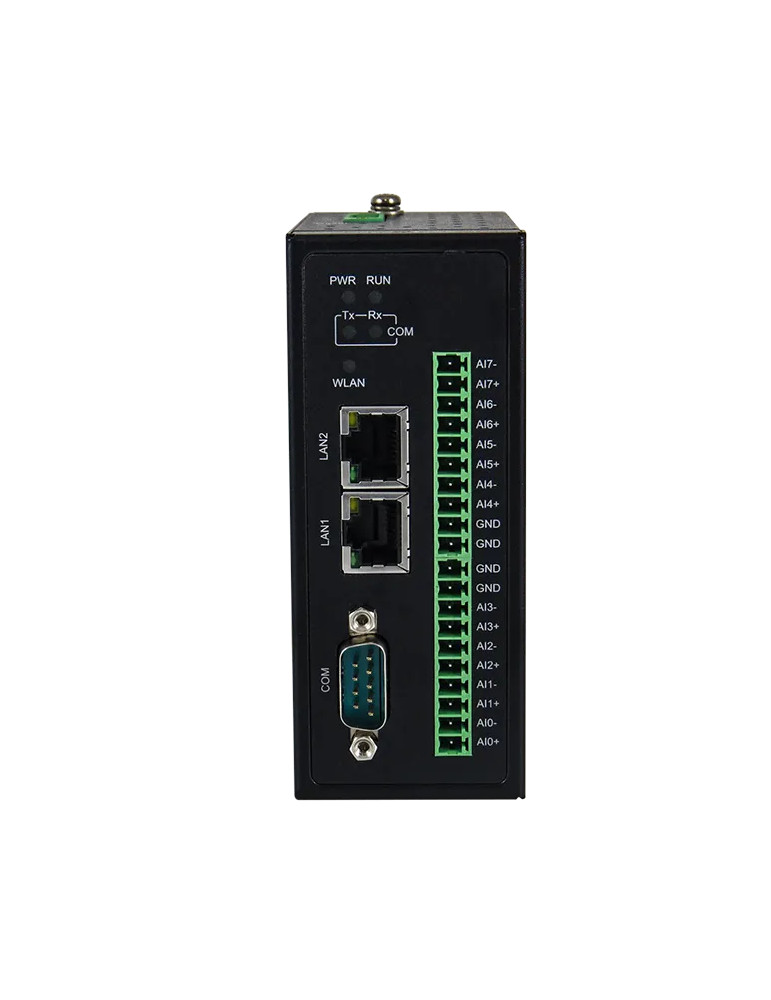

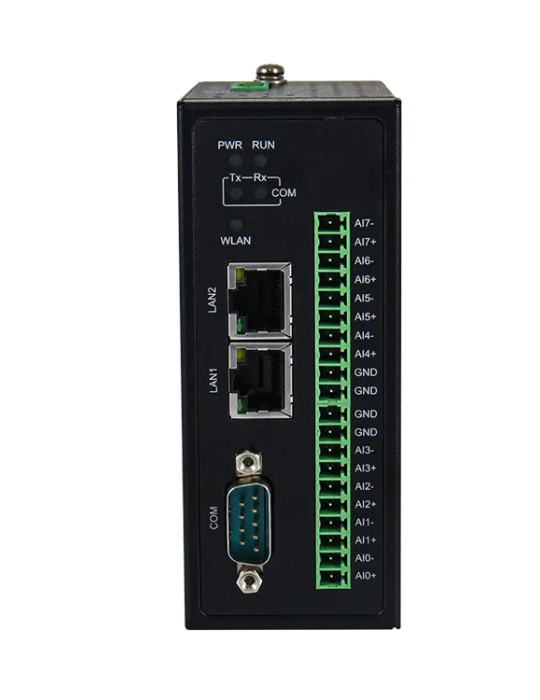

Atop IO5202-DB-0-0-8-0

Module d'entrées/sorties industriel pour applications IIoT

Le module Atop IO5202-DB-0-0-8-0 est conçu pour la surveillance et l'acquisition de données dans les environnements industriels exigeants. Équipé de 8 entrées analogiques haute résolution, ce module permet l'intégration de capteurs et dispositifs analogiques existants dans une infrastructure IIoT moderne, facilitant ainsi la collecte et le traitement de données pour la fabrication automatisée, la gestion de bâtiments et les systèmes agricoles.

La configuration plug-and-play et la compatibilité avec les protocoles standards industriels (Modbus TCP/RTU/ASCII, MQTT, MQTT over TLS, SNMP) permettent une mise en œuvre rapide. Les fonctionnalités intelligentes de traitement et de publication permettent d'interroger les données, de les enregistrer ou de les transmettre automatiquement lors de changements d'état, y compris vers des serveurs cloud publics ou privés.

Connectivité Ethernet redondante et série multi-protocole

Le module intègre 2 ports Ethernet 10/100 Mbps offrant une redondance réseau essentielle pour les applications critiques. Les ports RJ45 supportent la fonction Auto MDI/MDI-X pour une installation simplifiée sans câbles croisés.

Le port série DB9 supporte les standards RS-232, RS-422 et RS-485 (2 et 4 fils) avec des débits de 1 200 à 234 000 bps. La détection automatique RS-485 par matériel facilite l'intégration dans des architectures série existantes. Le mode de communication, les bits de données (7 ou 8) et les bits d'arrêt (1 ou 2) sont configurables par logiciel.

8 entrées analogiques haute précision

Les 8 entrées analogiques offrent une résolution de 16 bits et supportent plusieurs plages de mesure configurables par logiciel :

• Tension : ±60 mV, ±500 mV, ±1 V, ±5 V, ±10 V
• Courant : 4-20 mA

La précision de mesure atteint ±0,1 % de la pleine échelle pour les tensions et ±0,2 % de la pleine échelle pour les courants (à 25°C). Le taux d'échantillonnage dépasse 10 échantillons par seconde par canal. L'isolation galvanique de 3 kV DC ou 2 kV RMS protège l'équipement et garantit des mesures fiables dans les environnements industriels perturbés.

Protocoles industriels et IIoT

Le module supporte les protocoles essentiels pour les environnements industriels et IIoT :

• Modbus TCP/RTU/ASCII pour l'intégration avec les systèmes d'automatisation existants
• MQTT et MQTT over TLS pour la connectivité cloud sécurisée
• SNMP v1, v2c, v3 pour la supervision réseau
• Protocoles standards : TCP, IPv4, UDP, DHCP Client/Server, HTTP, HTTPS, NTP, Telnet, ARP, SMTP/SMTP with TLS

La console série intégrée permet une configuration et un diagnostic locaux.

Conception industrielle robuste

Le boîtier métallique SPCC avec protection IP30 et les dimensions compactes (45,3 × 89,6 × 110 mm, 350 g) permettent une installation flexible en montage rail DIN ou mural (kit optionnel).

La plage de température de fonctionnement de -40°C à +70°C et la conception conforme aux normes CEM industrielles (EN55032, EN61000-6-4, EN55024, EN61000-6-2) garantissent une fiabilité opérationnelle dans les conditions les plus exigeantes. Le module est certifié selon les normes de sécurité EN62368-1 et les réglementations FCC Part 15B et Part 18.

Les protections intégrées comprennent l'immunité aux décharges électrostatiques (ESD ±4 kV contact, ±8 kV air selon IEC 61000-4-2), aux transitoires électriques rapides (EFT ±2 kV alimentation, ±1 kV ports signal selon IEC 61000-4-4), aux surtensions (Surge ±1 kV selon IEC 61000-4-5), ainsi qu'aux perturbations RF et aux champs magnétiques.

Alimentation et indicateurs

L'alimentation accepte une large plage d'entrée de 12 à 48 V DC (consommation maximale 9,6 W) via un bornier à vis verrouillable 3 broches 5,08 mm. La protection contre l'inversion de polarité évite les dommages en cas d'erreur de câblage.

Les LED de diagnostic fournissent un retour visuel immédiat : PWR (alimentation), RUN (fonctionnement), Act/Link pour chaque port RJ45, COM1 Tx/Rx pour l'activité du port série.

Caractéristiques principales

• 8 entrées analogiques 16 bits, tension/courant configurable
• Précision ±0,1 % FSR (tension), ±0,2 % FSR (courant) à 25°C
• Isolation galvanique 3 kV DC / 2 kV RMS
• 2 ports Ethernet 10/100 Mbps redondants
• Port série DB9 RS-232/422/485 (2 et 4 fils)
• Protocoles Modbus TCP/RTU/ASCII, MQTT, MQTT over TLS, SNMP
• Température de fonctionnement -40°C à +70°C
• Alimentation 12-48 V DC avec protection contre l'inversion de polarité
• Montage rail DIN ou mural (kit optionnel)
• Boîtier métallique IP30, dimensions 45,3 × 89,6 × 110 mm
• Conformité CE, FCC, RoHS
• MTBF 22,66 ans, garantie 5 ans
