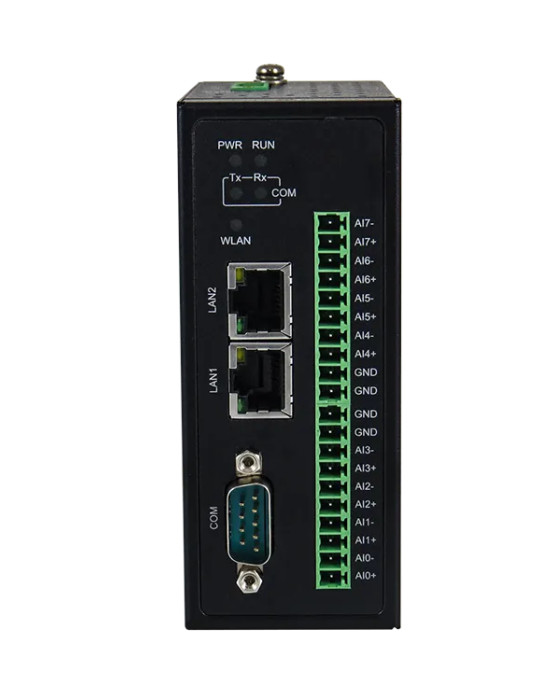

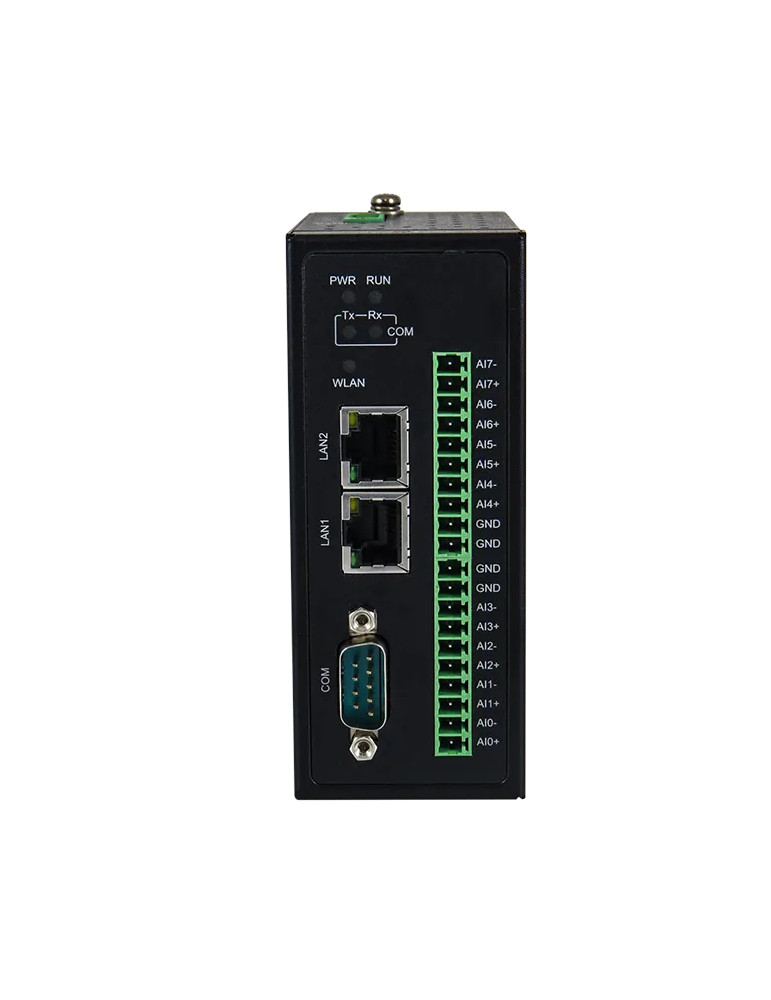

Atop IO5202-TB-0-0-8-0

Module I/O IIoT pour acquisition de données analogiques industrielles

Le Atop IO5202-TB-0-0-8-0 est un module d'entrées/sorties industriel IIoT conçu pour connecter des capteurs analogiques et permettre la supervision, l'acquisition et le traitement de données à distance. Solution compacte et économique, il facilite l'intégration d'applications existantes dans une infrastructure IIoT pour la fabrication automatisée, la gestion de bâtiments ou les systèmes agricoles et d'irrigation.

Ce modèle dispose de 8 entrées analogiques 16 bits compatibles tension (±60 mV, ±500 mV, ±1 V, ±5 V, ±10 V) et courant (4-20 mA), sélectionnables par logiciel. La résolution 16 bits garantit une précision de ±0,1 % FSR (tension) et ±0,2 % FSR (courant) à 25°C, avec une fréquence d'échantillonnage supérieure à 10 échantillons/seconde par canal et une isolation de 3 kV DC.

Connectivité Ethernet redondante et communications série polyvalentes

Le IO5202-TB-0-0-8-0 embarque 2 ports Ethernet RJ45 10/100 Mbps redondants avec fonction Auto MDI/MDI-X. Un port série RS-232/422/485 sur bornier à vis 5 broches (3,81 mm) offre des débits de 1200 à 234 000 bps, avec auto-détection matérielle RS-485.

Protocoles IIoT pour supervision moderne

Le module supporte les protocoles Modbus TCP/RTU/ASCII, MQTT et MQTT over TLS pour publication sécurisée vers serveurs cloud publics ou privés, ainsi que SNMP v1/v2c/v3. Les fonctions de traitement et de publication intelligentes permettent l'interrogation, l'enregistrement ou la transmission automatique lors de changements d'état des E/S.

Conception robuste pour environnements industriels sévères

Conçu pour les applications industrielles exigeantes, le IO5202-TB-0-0-8-0 fonctionne de -40°C à +70°C et résiste aux chocs, vibrations et chutes conformément aux normes MIL-STD-810F. L'alimentation accepte 12-48 VDC sur bornier à vis verrouillable 3 broches (5,08 mm), avec protection contre l'inversion de polarité. Consommation maximale : 9,6 W. Boîtier métal IP30 montable sur rail DIN ou en applique murale (support optionnel), dimensions 45,3 × 89,6 × 110 mm, poids 350 g.

Certifications et fiabilité

Certifié EN62368-1 (sécurité), EN55032, EN61000-6-4/6-2, EN55024, EN55035 (CEM), FCC Part 15B et Part 18. Protection EMC industrielle : ESD ±8 kV (air), EFT ±2 kV (alimentation), surtensions ±1 kV, immunité champ magnétique 30 A/m. MTBF 22,66 ans, garantie 5 ans, conforme RoHS.

Spécifications techniques

• Entrées analogiques : 8 canaux 16 bits, tension (±60 mV à ±10 V) ou courant (4-20 mA) logiciel sélectionnable, précision ±0,1 % FSR (tension) / ±0,2 % FSR (courant) @ 25°C, fréquence échantillonnage >10 échantillons/s par canal, isolation 3 kV DC
• Ethernet : 2× RJ45 10/100 Mbps, Auto MDI/MDI-X, conformes IEEE 802.3/802.3u
• Port série : 1× RS-232/422/485 (2 fils et 4 fils), bornier 5 broches 3,81 mm, débits 1200-234 000 bps, 7/8 bits de données, 1/2 bits stop, auto-détection RS-485 matérielle
• Protocoles : Modbus TCP/RTU/ASCII, MQTT, MQTT over TLS, SNMP v1/v2c/v3, TCP/IPv4, UDP, DHCP Client/Server, HTTP, HTTPS, NTP, Telnet, ARP, SMTP/SMTP with TLS
• Alimentation : 12-48 VDC, bornier verrouillable 3 broches 5,08 mm, protection inversion polarité, consommation max 9,6 W
• Température : -40°C à +70°C (fonctionnement), -40°C à +85°C (stockage)
• Humidité : 5-95 % HR (sans condensation)
• Boîtier : Métal SPCC, IP30, montage rail DIN ou mural (optionnel), 45,3 × 89,6 × 110 mm, 350 g
• Indicateurs LED : PWR, RUN, Act/Link RJ45, COM1 Tx/Rx
• Normes : EN62368-1, EN55032, EN61000-6-4/6-2, EN55024, EN55035, FCC Part 15B/18, MIL-STD-810F (chocs, vibrations, chutes), RoHS
