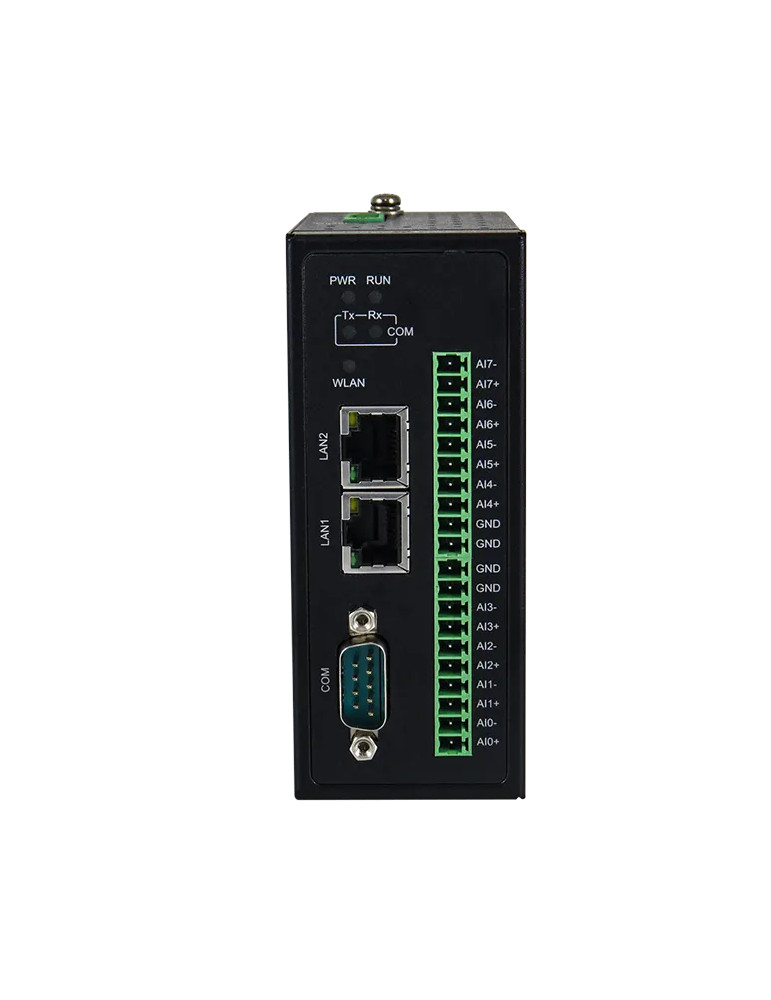

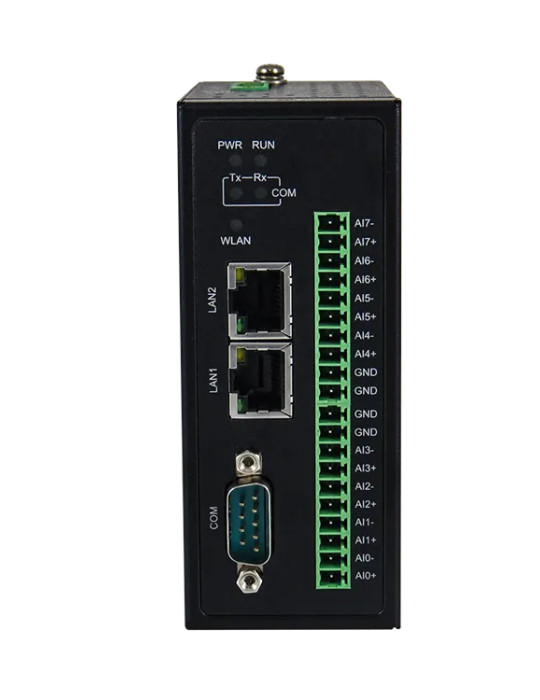

Atop IO5202-TB-16-0-0-0

Le module I/O industriel Atop IO5202-TB-16-0-0-0 constitue une solution compacte pour la connexion d'équipements digitaux et de capteurs dans des applications IIoT (Industrial Internet of Things). Conçu pour l'automatisation industrielle, la gestion de bâtiment et les systèmes agricoles, ce module permet d'acquérir, superviser et traiter les données de capteurs distants tout en contrôlant des sorties digitales.

Architecture et connectivité

Le IO5202-TB-16-0-0-0 intègre 8 entrées digitales et 8 sorties digitales, offrant une grande flexibilité pour la lecture d'états (contacts secs ou humides) et le pilotage d'actionneurs. Le port série RS-232/422/485 sur connecteur bornier TB5 à 5 broches permet la communication avec des équipements série à des débits de 1200 à 234 000 bps, avec auto-détection matérielle du mode RS-485. Les 2 ports RJ45 10/100 Mbps avec fonction Auto MDI/MDI-X assurent la redondance réseau et l'intégration dans des architectures Ethernet industrielles.

Protocoles et communication IIoT

Ce module supporte nativement les protocoles Modbus TCP, Modbus RTU, Modbus ASCII pour l'intégration avec les automates et systèmes SCADA. La connectivité IIoT est assurée par MQTT et MQTT over TLS, permettant la publication automatique des données vers des serveurs cloud publics ou privés. Le module propose également SNMP v1/v2c/v3 pour la supervision réseau, ainsi que HTTP, HTTPS, Telnet et NTP client. Les fonctions de traitement intelligent permettent le polling, la journalisation ou l'envoi automatique des données lors de changements d'état des entrées/sorties.

Caractéristiques des entrées/sorties digitales

Les 8 entrées digitales acceptent les contacts secs (court-circuit à la masse pour logique 1, ouvert pour logique 0) ou humides (0-3 VDC pour logique 1, 10-30 VDC pour logique 0). Elles peuvent fonctionner en mode compteur jusqu'à 250 Hz et bénéficient d'une isolation de 3 kV rms. Les 8 sorties digitales délivrent jusqu'à 30 VDC nominal avec un courant total maximal de 500 mA, protégées contre les surtensions (45 VDC), surintensités (2,6 A) et surchauffes (arrêt à 175°C). L'isolation de 3 kV rms garantit la protection des circuits.

Environnement industriel renforcé

Conçu pour les environnements exigeants, le IO5202-TB-16-0-0-0 fonctionne de -40 à +70°C et supporte une humidité relative de 5 à 95% (sans condensation). Il est conforme aux tests de choc, chute et vibrations MIL-STD-810F (méthodes 516.5 et 514.5). La protection EMC industrielle inclut la conformité aux normes EN55032, EN61000-6-4, EN55024, EN61000-6-2, ainsi qu'aux tests de décharges électrostatiques (±4 kV contact, ±8 kV air selon IEC 61000-4-2), d'EFT/Burst (±2 kV alimentation, ±1 kV signal selon IEC 61000-4-4) et de surtensions (±1 kV selon IEC 61000-4-5).

Alimentation et installation

Le module accepte une alimentation 12-48 VDC (0,6-0,2 A) via un bornier verrouillable 3 broches 5,08 mm, avec protection contre l'inversion de polarité. La consommation maximale est de 9,6 W. Le boîtier métallique (SPCC) aux dimensions 45,3 x 89,6 x 110 mm (350 g) offre une protection IP30 et se monte sur rail DIN ou en applique murale (fixation optionnelle). Les indicateurs LED affichent l'alimentation (PWR), l'état de fonctionnement (RUN), l'activité des ports Ethernet (Act/Link) et du port série (Tx/Rx).

Standards et certifications

Le IO5202-TB-16-0-0-0 est certifié CE (EN62368-1, EN55032, EN61000-6-4, EN55024, EN61000-6-2), FCC Part 15B et Part 18, et conforme RoHS. Il bénéficie d'un MTBF de 22,66 ans et d'une garantie de 5 ans, attestant de sa fiabilité pour les déploiements industriels critiques.

Applications typiques

• Automatisation de la fabrication (supervision d'états machine, comptage d'impulsions, pilotage d'actionneurs)
• Gestion technique de bâtiment (contrôle d'accès, surveillance d'états, commande d'éclairage)
• Systèmes agricoles et d'irrigation (lecture de capteurs, commande d'électrovannes)
• Intégration IIoT (remontée de données vers cloud via MQTT, historisation)
• Acquisition de données SCADA via Modbus
