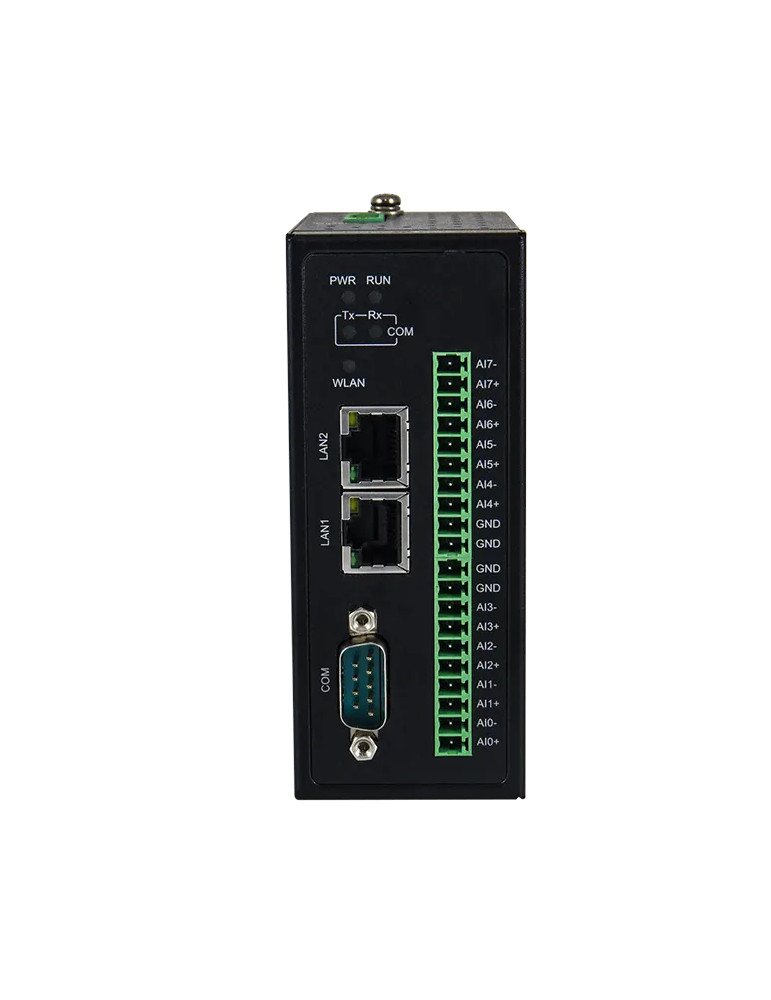

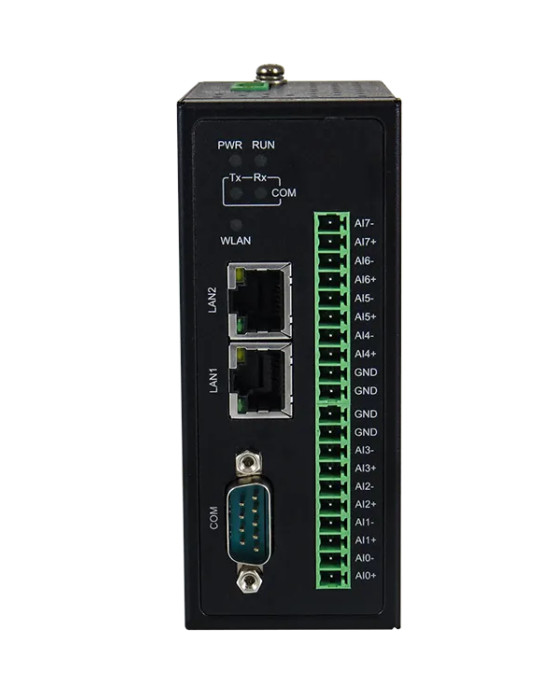

Atop IO5202-TB-0-0-4-4

L'Atop IO5202-TB-0-0-4-4 est un module d'entrées/sorties analogiques industriel conçu pour l'acquisition de données capteurs et le pilotage d'actionneurs analogiques dans les environnements IIoT. Il offre une solution compacte pour connecter équipements et capteurs analogiques au réseau, avec double port Ethernet pour la redondance et port série multiprotocole pour l'intégration d'équipements existants.

Entrées et sorties analogiques haute résolution

• 4 entrées analogiques 16 bits configurables en tension (±60 mV, ±500 mV, ±1 V, ±5 V, ±10 V) ou courant (4-20 mA)
• 4 sorties analogiques 16 bits en tension (±10 V) ou courant (4-20 mA)
• Précision de ±0,1 % pleine échelle pour les tensions, ±0,2 % pour le courant à 25 °C
• Fréquence d'échantillonnage supérieure à 10 échantillons/seconde par canal
• Isolation galvanique 3 kV entre canaux et système
• Résistance de charge interne 500 Ω pour les sorties courant

Connectivité réseau redondante

• 2 ports Fast Ethernet RJ45 10/100 Mbps pour redondance réseau
• Auto MDI/MDI-X automatique sur tous les ports Ethernet
• Protocoles Modbus TCP, MQTT, MQTT over TLS, SNMP v1/v2c/v3
• Support IPv4 complet avec DHCP client/serveur
• Configuration HTTP/HTTPS et accès Telnet
• Publication automatique des données lors de changements d'état I/O

Port série multiprotocole

• 1 port série RS-232/422/485 sur bornier TB 3,81 mm 5 broches
• Modes 2 fils et 4 fils pour RS-485
• Débits de 1200 à 234 000 bauds
• Protocoles Modbus RTU et Modbus ASCII
• Détection automatique RS-485 par matériel
• Bits de données : 7 ou 8 configurables par logiciel
• Bits d'arrêt : 1 ou 2 configurables par logiciel

Fonctionnalités IIoT et cloud

• Support MQTT natif pour connexion aux plateformes IIoT publiques ou privées
• MQTT over TLS pour communications sécurisées
• Interrogation, journalisation et publication automatique des données I/O
• Client NTP pour synchronisation temporelle
• SMTP et SMTP over TLS pour notifications email
• Interface console série intégrée pour configuration locale

Conception industrielle robuste

• Alimentation 12-48 V CC avec protection contre l'inversion de polarité
• Consommation maximale : 9,6 W
• Connecteur d'alimentation bornier verrouillable 5,08 mm 3 broches
• Plage de température étendue : -40 °C à +70 °C
• Boîtier SPCC IP30 pour montage DIN-rail ou mural
• Dimensions compactes : 45,3 × 89,6 × 110 mm

Protection EMC et certifications

• Protection EMC industrielle conforme EN55032, EN61000-6-4, EN55024, EN61000-6-2
• Tests ESD : décharge contact ±4 kV, décharge air ±8 kV
• Tests EFT : alimentation ±2 kV, signaux ±1 kV
• Tests surtension : ligne-ligne ±0,5 kV, ligne-terre ±1 kV
• Résistance aux chocs, chutes et vibrations selon MIL-STD-810F
• Certifications CE, FCC, RoHS
• MTBF : 22,66 ans
• Garantie : 5 ans

Indicateurs LED

• PWR : alimentation
• RUN : état de fonctionnement
• Act/Link par port RJ45
• COM1 Tx et COM1 Rx pour le port série
