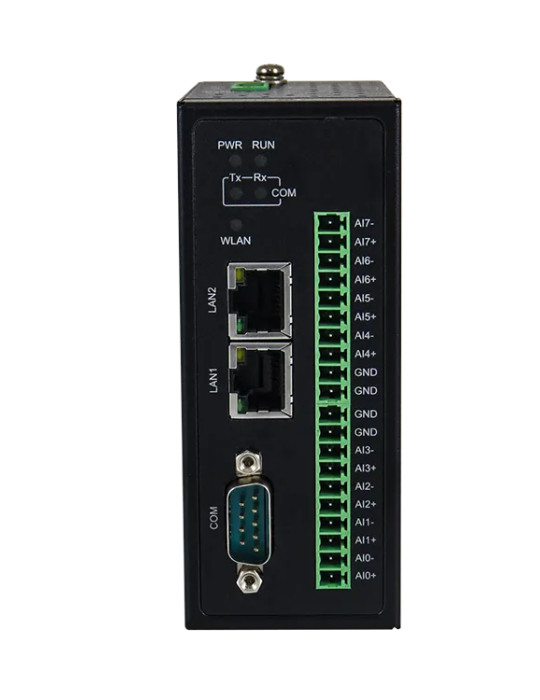

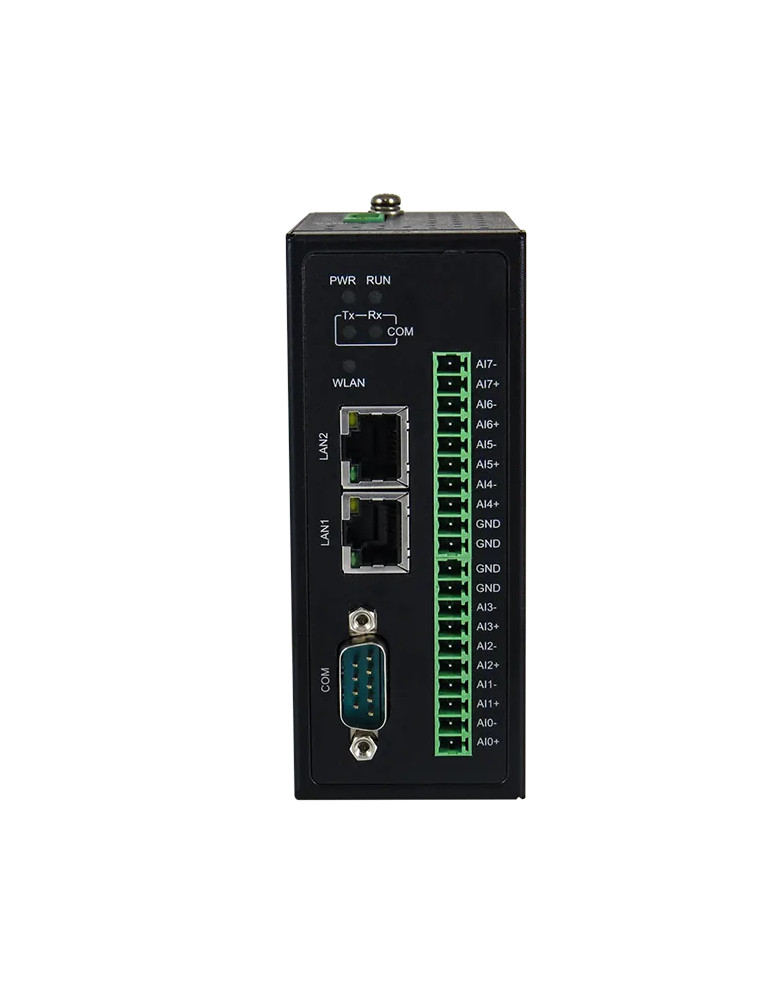

Atop IO5202-TB-6-2-4-0

Module d'entrées/sorties IIoT pour l'acquisition de données industrielles

Le module Atop IO5202-TB-6-2-4-0 constitue une solution compacte pour connecter des équipements digitaux et analogiques ainsi que des capteurs. Il permet la supervision, l'acquisition et le traitement de données provenant de capteurs distants, tout en contrôlant des sorties digitales et analogiques. Cette solution intègre efficacement les applications existantes dans une infrastructure IIoT, notamment pour l'automatisation industrielle, la gestion de bâtiments et les systèmes d'irrigation agricole.

Offrant une simplicité plug-and-play, le module prend en charge de nombreux protocoles dont Modbus TCP/RTU/ASCII, MQTT, MQTT over TLS et SNMP. Grâce aux fonctions intelligentes de traitement et de publication, les données peuvent être interrogées, enregistrées ou automatiquement transmises lors de changements d'état des entrées/sorties. Les données sont également publiables vers des serveurs cloud publics ou privés.

Connectivité réseau redondante

Le IO5202-TB-6-2-4-0 intègre 2 ports RJ45 Ethernet 10/100 Mbps avec fonction Auto MDI/MDI-X. Cette double connectivité LAN redondante garantit la continuité des communications dans les environnements critiques.

Configuration polyvalente des entrées/sorties

Ce modèle dispose de 6 entrées digitales configurables (contact sec ou humide, fonction compteur jusqu'à 250 Hz), 4 entrées analogiques 16 bits (tension ±10 VDC ou courant 4-20 mA), et 2 relais de sortie Form A. Les entrées analogiques offrent une précision de ±0,1% FSR pour la tension et ±0,2% FSR pour le courant à 25°C, avec une fréquence d'échantillonnage supérieure à 10 échantillons/seconde par canal. Toutes les entrées/sorties bénéficient d'une isolation de 3 kVDC.

Port série multi-protocole

Le module intègre 1 port série RS-232/422/485 (2 et 4 fils) sur connecteur à bornes 5 broches 3,81 mm. Le port série supporte des débauds de 1200 à 234 000 bps avec auto-détection matérielle RS-485.

Protocoles de communication IIoT avancés

Le IO5202-TB-6-2-4-0 prend en charge les protocoles TCP, IPv4, UDP, DHCP Client/Server, HTTP, HTTPS, NTP client, Telnet, ARP, SNMPv1/v2c/v3, MQTT, MQTT Security over TLS et SMTP/SMTP with TLS. Cette polyvalence protocolaire facilite l'intégration dans des infrastructures de supervision hétérogènes.

Robustesse industrielle étendue

Conçu pour les environnements industriels exigeants, le module fonctionne de -40°C à +70°C et tolère une humidité relative de 5 à 95% sans condensation. L'alimentation 12-48 VDC accepte un large spectre de tensions avec protection contre l'inversion de polarité. Le boîtier métallique SPCC offre une protection IP30 et peut être installé sur rail DIN ou fixation murale (option). Le module a été qualifié selon les normes MIL-STD-810F pour les chocs, chutes et vibrations, garantissant un MTBF de 22,66 ans.

Certification et conformité

Le IO5202-TB-6-2-4-0 est conforme aux standards de sécurité EN62368-1, aux normes CEM EN55032, EN61000-6-4, EN55024, EN 55035, EN61000-6-2 ainsi qu'aux réglementations FCC Part 15B et Part 18. Il répond également aux exigences IEC 61000-4 pour la décharge électrostatique (±4 kV contact), la susceptibilité rayonnée (10 V/m), les transitoires électriques rapides (±2 kV) et les surtensions (±1 kV).

Spécifications techniques

• Configuration I/O : 6 entrées digitales, 4 entrées analogiques, 2 relais de sortie
• Ports Ethernet : 2x RJ45 10/100 Mbps
• Port série : 1x RS-232/422/485, connecteur à bornes 5 broches 3,81 mm
• Entrées digitales : contact sec/humide, fonction compteur 250 Hz, isolation 3 kVrms
• Entrées analogiques : résolution 16 bits, plages ±60 mVDC à ±10 VDC / 4-20 mA, précision ±0,1% FSR (tension) / ±0,2% FSR (courant), échantillonnage >10 échantillons/sec/canal, isolation 3 kVDC
• Relais : Form A, isolation entre contacts 3 kVrms
• Protocoles : Modbus TCP/RTU/ASCII, MQTT, MQTT over TLS, SNMPv1/v2c/v3, HTTP/HTTPS, NTP, Telnet
• Alimentation : 12-48 VDC, consommation max 9,6 W, protection contre l'inversion de polarité
• Température de fonctionnement : -40°C à +70°C
• Boîtier : métal SPCC, protection IP30
• Dimensions : 45,3 x 89,6 x 110 mm
• Poids : 350 g
• Installation : rail DIN ou murale (option)
• Conformité : EN62368-1, EN55032, EN61000, FCC Part 15B/18, RoHS
• MTBF : 22,66 ans
• Garantie : 5 ans
