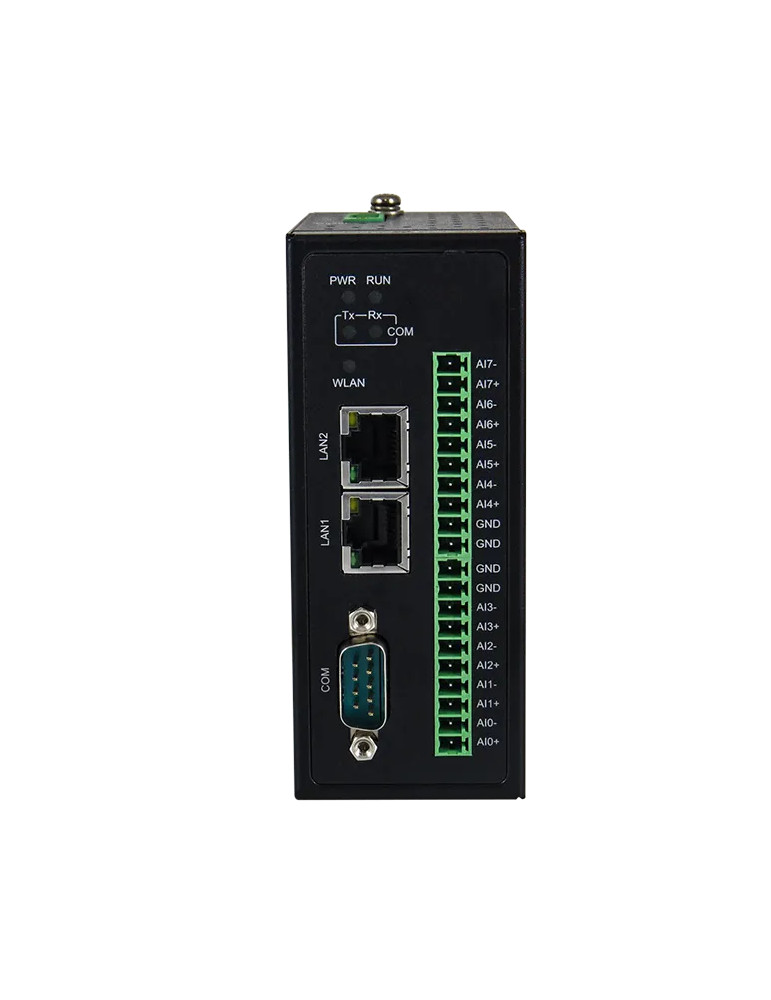

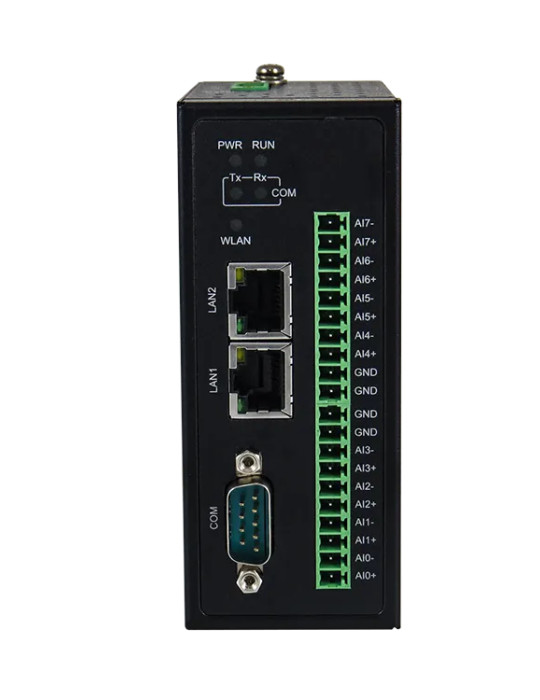

Atop IO5202-TB-8-4-0-0

Le module I/O industriel Atop IO5202-TB-8-4-0-0 offre une solution compacte pour la connexion d'équipements et de capteurs numériques au sein d'infrastructures IIoT (Industrial Internet of Things). Conçu pour les environnements industriels exigeants, ce module permet de superviser, d'acquérir et de traiter les données de capteurs distants tout en contrôlant les sorties numériques et les relais. Il s'intègre facilement aux applications existantes dans les secteurs de la fabrication automatisée, de la gestion technique du bâtiment, ainsi que des systèmes agricoles et d'irrigation.

Ce module se distingue par sa polyvalence et sa facilité de déploiement grâce à son support natif de nombreux protocoles de communication, dont Modbus TCP/RTU/ASCII, MQTT, MQTT over TLS et SNMP. Les données peuvent être interrogées, enregistrées ou automatiquement transmises lors de changements d'état des entrées/sorties, permettant également la publication vers des serveurs cloud publics ou privés.

Connectivité Ethernet et série

• 2 ports RJ45 Fast Ethernet 10/100 Mbps conformes IEEE 802.3 et IEEE 802.3u
• Fonction Auto MDI/MDI-X intégrée
• 1 port série RS-232/422/485 (2 fils et 4 fils) avec connecteur à bornier 5 broches 3,81 mm
• Vitesses de transmission série : 1 200 à 234 000 bps
• Détection automatique RS-485 par matériel
• Bits de données : 7 ou 8 (sélectionnables par logiciel)
• Bits d'arrêt : 1 ou 2 (sélectionnables par logiciel)

Entrées/sorties numériques

• 8 entrées/sorties numériques (DIO) configurables
• Type d'entrée : statut simple (contact sec ou humide) ou compteur
• Contact sec : logique 1 (court-circuit à la masse), logique 0 (ouvert)
• Contact humide : logique 1 (0 à 3 VDC), logique 0 (10 à 30 VDC)
• Fréquence du compteur : 250 Hz
• Type de sortie : sortie standard ou impulsion
• Tension nominale de sortie : 30 VDC
• Courant de sortie maximal total : 500 mA
• Protection contre les surtensions : 45 VDC
• Protection contre les surintensités : 2,6 A
• Arrêt automatique en cas de surchauffe : 175°C
• Isolation : 3 000 Vrms

Sorties relais

• 4 relais de puissance de type Form A
• Résistance d'isolement : 1 GΩ à 500 VDC
• Isolation entre contacts : 3 000 Vrms

Protocoles et fonctionnalités logicielles

• Protocoles supportés : TCP, IPv4, UDP, DHCP client/serveur, HTTP, HTTPS, NTP client, Telnet, ARP, SNMPv1/v2c/v3, MQTT, MQTT Security over TLS, SMTP/SMTP avec TLS
• Console série via connecteur embarqué
• Traitement intelligent des données avec possibilité de polling, logging ou push automatique lors de changements d'état

Alimentation et indicateurs

• Tension d'entrée : 12 à 48 VDC
• Courant d'entrée : 0,6 à 0,2 A
• Consommation maximale : 9,6 W
• Protection contre les inversions de polarité
• Connecteur d'alimentation : bornier verrouillable 3 broches 5,08 mm
• Indicateurs LED : PWR, RUN, Act/Link RJ45, COM1 Tx, COM1 Rx

Conditions environnementales

• Température de fonctionnement : -40 à +70°C
• Température de stockage : -40 à +85°C
• Humidité relative ambiante : 5 à 95 % HR (sans condensation)
• Protection du boîtier : IP30 selon EN 60529

Caractéristiques mécaniques

• Matériau du boîtier : SPCC
• Dimensions (L x H x P) : 45,3 x 89,6 x 110 mm
• Poids : 350 g
• Installation : rail DIN ou fixation murale (en option)

Certifications et tests

• Sécurité : EN62368-1
• CEM : EN55032:2015+AC:2016, EN61000-6-4:2007+A1:2011, EN55024:2010+A1:2015, EN 55035:2017, EN61000-6-2:2005+AC:2005, EN301489-1 v2.1.1/EN301489-17 v3.1.1, FCC Part 15B, FCC Part 18
• Tests de robustesse : chocs et vibrations selon MIL-STD-810F Method 516.5 et 514.5
• MTBF : 22,66 ans
• Garantie : 5 ans
• Conformité RoHS

Applications industrielles

Le module Atop IO5202-TB-8-4-0-0 s'intègre parfaitement dans les architectures IIoT grâce à sa capacité à publier des données vers des serveurs cloud publics ou privés. Il est particulièrement adapté aux applications nécessitant une collecte de données à distance, un contrôle d'équipements automatisés et une supervision en temps réel dans des environnements exigeants sur le plan thermique et électromagnétique.
