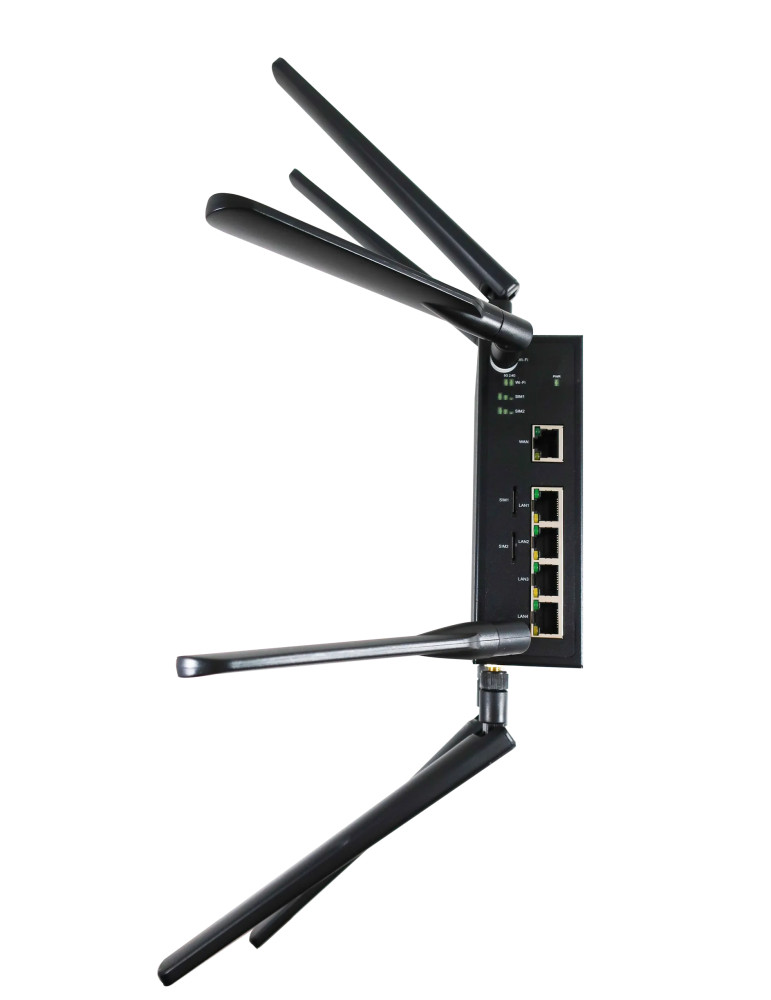

Atop CWR5805

Routeur industriel 5G et Wi-Fi 6 pour infrastructures IIoT exigeantes

Le routeur industriel Atop CWR5805 associe connectivité cellulaire 5G-NR/LTE et Wi-Fi 802.11ac wave 2 pour déployer des infrastructures sans fil performantes en environnement industriel. Basé sur un processeur Quad-Core ARM Cortex A7, ce routeur assure un débit élevé, une sécurité renforcée (VPN, firewall, WPA3) et une fiabilité totale grâce à la redondance multi-WAN et au double SIM. Conçu pour fonctionner de -40°C à +75°C avec certification EMC Niveau 3, le CWR5805 répond aux exigences des applications de transport, de surveillance et d'automatisation.

Connectivité cellulaire 5G-NR mondiale

• Module 5G-NR intégré : sous-bandes Sub-6 (n1/n2/n3/n5/n7/n8/n12/n20/n28/n41/n66/n71/n77/n78/n79)
• Support LTE Cat6 : FDD (B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71), TDD (B34/B38/B39/B40/B41/B42/B46/B48)
• WCDMA : B1/B2/B3/B4/B5/B6/B8/B9/B19
• Système GNSS intégré : GPS, GLONASS, BeiDou, Galileo
• 4 antennes SMA(M) pour 5G, 2 antennes SMA(M) pour LTE
• Double SIM avec basculement automatique

Wi-Fi 802.11ac wave 2 et technologie Mesh

• Wi-Fi dual-band : 802.11ac (5 GHz), 802.11a/b/g/n (2,4 GHz et 5 GHz)
• MU-MIMO 2×2 (2 flux simultanés)
• Wi-Fi Mesh : réseau auto-cicatrisant avec ajustement dynamique de topologie
• Sécurité Wi-Fi : OWE, WPA-PSK, WPA2-PSK, WPA3-PSK (SAE)
• 2 antennes SMA(M) dédiées Wi-Fi

Interfaces réseau Gigabit Ethernet et redondance multi-WAN

• 5 ports 10/100/1000 BASE-TX RJ-45 : 1 port WAN + 4 ports LAN
• Conformité IEEE 802.3 (10BaseT), 802.3u (100BaseT), 802.3ab (1000BaseT)
• Redondance multi-WAN : basculement automatique entre cellulaire, Ethernet et Wi-Fi
• VLAN 802.1Q, QoS, VRRP

Sécurité et VPN avancés

• Pare-feu avec ACL, transfert de port, prévention des attaques
• VPN : IPsec, OpenVPN, L2TP, PPTP Server, GRE
• Protocoles de gestion : Telnet, SSH, SCP, HTTP, HTTPS, SNMP (v1/v2/v3)
• Protocoles industriels : NTP, DNS, MQTT

Processeur Quad-Core ARM Cortex A7 et performances élevées

• CPU industriel Quad-Core ARM Cortex A7
• Watchdog matériel intégré
• Consommation : < 20 W
• Support de carte micro-SD pour journalisation et stockage local

Alimentation redondante et flexibilité d'installation

• Alimentation principale : 12-48 VDC (plage 10,8-52,8 VDC), terminal à vis 3 broches
• Protection contre l'inversion de polarité
• Port PoE PD 802.3at (Mode A) sur LAN4 pour alimentation de secours
• Redondance d'alimentation : PoE ou DC

Robustesse industrielle extrême

• Température de fonctionnement : -40°C à +75°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5 % à 95 % sans condensation
• Boîtier métallique, IP30
• Dimensions (L×l×H) : 145 × 120 × 46 mm
• Poids : 726 g
• Montage rail DIN ou mural (kit optionnel)

Certification EMC Niveau 3 et protection renforcée

• Décharge électrostatique (ESD) : ±6 kV contact, ±8 kV air (IEC 61000-4-2, Niveau 3)
• Immunité RF rayonnée : 10 V/m (80 MHz-1 GHz), 3 V/m (1-6 GHz) (IEC 61000-4-3, Niveau 3)
• Transitoires électriques rapides (EFT) : ±2 kV alimentation DC, ±1 kV signal (IEC 61000-4-4, Niveau 3)
• Surtensions (Surge) : ±1 kV ligne-ligne, ±2 kV ligne-terre (IEC 61000-4-5, Niveau 3)
• Immunité conduite (CS) : 10 V (150 kHz-80 MHz) (IEC 61000-4-6, Niveau 3)
• Champ magnétique 50/60 Hz : 30 A/m (IEC 61000-4-8, Niveau 4)
• Certifications : CNS14336-1, CNS13438, NCC, Telec, RoHS, REACH

Fiabilité et diagnostics avancés

• Statistiques en temps réel : mémoire, cellulaire, WAN, Wi-Fi, LAN
• Journalisation : stockage sur carte SD, syslog distant, flash local
• Diagnostics : ping, traceroute, nslookup
• Mise à jour firmware via interface Web

Garantie et conformité

• Garantie fabricant : 5 ans
• Certifications de sécurité : CNS14336-1
• Certifications EMC : CNS13438
• Certifications cellulaires : NCC PLMN10/PLMN12, Telec Radio Law, Telec Telecommunication Business Law
• Certifications Wi-Fi : NCC LP0002, Telec Radio Law
• Conformité : RoHS, REACH, Conflict-Mineral Free
