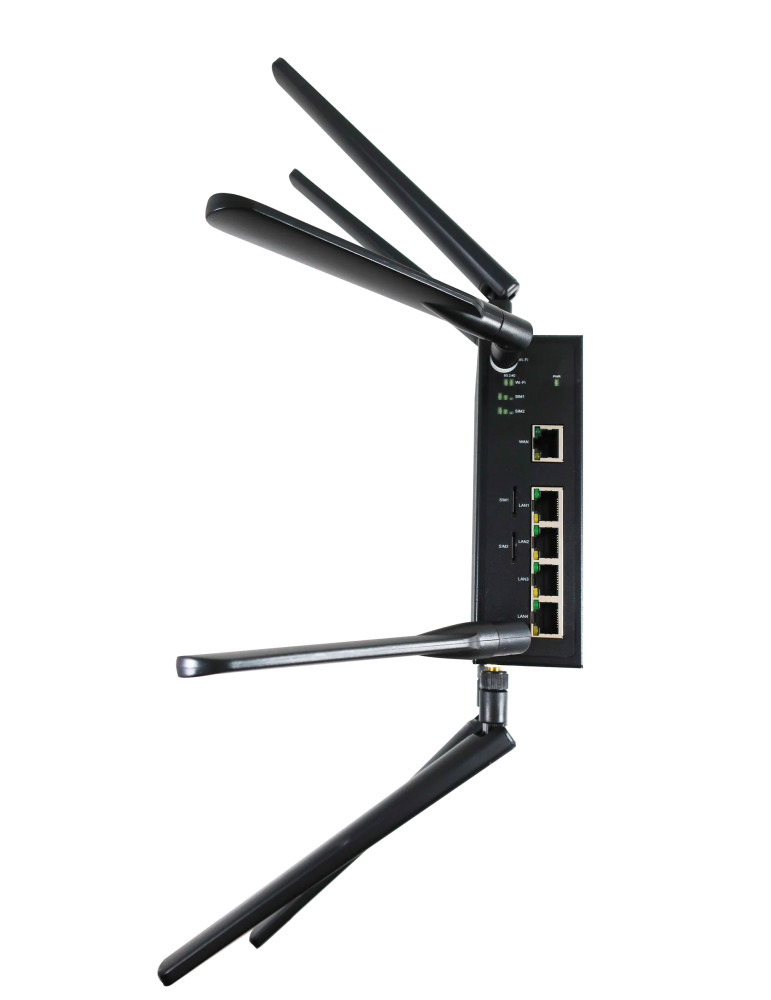

Atop CWR5805-P

Le routeur industriel Atop CWR5805-P associe connectivité cellulaire 5G-NR de nouvelle génération, Wi-Fi 6 Mesh et Ethernet Gigabit pour déployer des infrastructures réseau sans fil performantes dans les environnements industriels exigeants. Équipé d'un processeur quad-core ARM Cortex A7, ce routeur offre la puissance nécessaire pour gérer le pare-feu, le routage et les fonctions VPN tout en garantissant la fiabilité requise pour la supervision à distance, les transports en commun et les applications IIoT critiques.

Connectivité cellulaire 5G-NR mondiale

Le CWR5805-P intègre un module 5G-NR prenant en charge les bandes Sub6 mondiales (n1/n2/n3/n5/n7/n8/n12/n20/n28/n41/n66/n71/n77/n78/n79) en mode SA et NSA, ainsi que LTE-A Cat6 et LTE pour une compatibilité maximale. La configuration dual-SIM avec basculement automatique garantit une connexion cellulaire ininterrompue. Quatre connecteurs SMA(M) assurent l'isolation des antennes 5G, tandis que le GPS intégré (GPS/GLONASS/BeiDou/Galileo) permet le suivi géolocalisé.

Wi-Fi 6 Mesh haute performance

Compatible IEEE 802.11ac wave-2 avec technologie MU-MIMO 2x2 (2 flux), le routeur déploie simultanément deux bandes radio 2,4 GHz et 5,0 GHz pour une couverture Wi-Fi optimale. La fonction Wi-Fi Mesh permet de créer un réseau maillé auto-réparant où les nœuds ajustent dynamiquement leur topologie selon les besoins, idéal pour les environnements mobiles ou changeants. La sécurité Wi-Fi est assurée par WPA3-PSK (SAE), WPA2-PSK et OWE.

Interfaces réseau Gigabit Ethernet

Le CWR5805-P dispose de 5 ports Gigabit Ethernet 10/100/1000 Base-TX sur connecteurs RJ45 : 1 port WAN pour la connexion Internet filaire et 4 ports LAN pour les équipements locaux. Le port LAN4 supporte l'alimentation PoE PD (IEEE 802.3at, mode A), permettant d'alimenter le routeur via le réseau Ethernet en complément ou en remplacement de l'alimentation DC 12-48V sur bornier 3 broches. Cette redondance d'alimentation renforce la fiabilité du système.

Processeur quad-core et performances élevées

Équipé d'un processeur ARM Cortex A7 quad-core, le CWR5805-P traite efficacement le trafic réseau intensif même avec pare-feu, VPN, routage et règles de sécurité actifs. Le routeur supporte les protocoles VPN IPsec, OpenVPN, L2TP, PPTP et GRE pour sécuriser les communications distantes. Les fonctions pare-feu incluent l'ACL (Access Control List), le port forwarding et la protection contre les attaques.

Fiabilité et redondance WAN

Le routeur prend en charge plusieurs modes de connexion Internet simultanés (Cellular/Wired/Wi-Fi) avec basculement automatique entre les interfaces WAN (cellulaire, Ethernet, Wi-Fi). La configuration dual-SIM avec hot-swap garantit une connectivité cellulaire sans interruption. Les fonctions de répartition de charge (load balancing) et de basculement multi-WAN assurent la disponibilité permanente de la liaison Internet.

Fonctionnalités réseau avancées

• Protocoles réseau : DHCP client/serveur, PPPoE, IP statique, 802.1Q VLAN, QoS, VRRP, MQTT
• Services : HTTP, HTTPS, Telnet, SSH, SCP, SNMP v1/v2/v3, NTP, DNS
• Pare-feu : ACL, port forwarding, prévention d'attaques
• VPN : IPsec, OpenVPN, L2TP, PPTP serveur, GRE
• Gestion : interface Web, Telnet, SSH, mise à jour firmware via Web
• Supervision : SNMP v1/v2/v3, logs système (stockage SD, flash interne, serveur distant), statistiques mémoire/WAN/LAN/Wi-Fi
• Diagnostics : Ping, Traceroute, Nslookup

Robustesse industrielle -40°C à +75°C

Conçu pour les environnements industriels sévères, le CWR5805-P fonctionne de -40°C à +75°C sans ventilateur. Le boîtier métal IP30 (145 × 120 × 46 mm, 726 g) se monte sur rail DIN ou en applique murale (kit optionnel). Le routeur intègre un watchdog matériel avec reset automatique et dispose d'un slot micro-SD pour stockage étendu. La protection contre l'inversion de polarité est assurée sur l'alimentation DC.

Certifications et protection CEM

Le CWR5805-P est conforme aux normes CEM industrielles IEC 61000-4 niveau 3/4 :

• ESD (IEC 61000-4-2) : ±6 kV contact / ±8 kV air (niveau 3)
• Immunité rayonnée (IEC 61000-4-3) : 10 V/m 80 MHz-1 GHz (niveau 3), 3 V/m 1-6 GHz (niveau 2)
• EFT (IEC 61000-4-4) : ±2,0 kV alimentation / ±1,0 kV signaux @5,0 kHz (niveau 3)
• Surtension (IEC 61000-4-5) : ±1 kV ligne-ligne / ±2 kV ligne-terre (niveau 3)
• Immunité conduite (IEC 61000-4-6) : 10 V 150 kHz-80 MHz 80% AM (niveau 3)
• Champ magnétique 50/60 Hz (IEC 61000-4-8) : 30 A/m (niveau 4)

Certifications : CNS14336-1 (sécurité), CNS13438 (CEM), NCC PLMN10/12 (cellulaire), Telec Radio Law et Telecommunication Business Law (Japon). Conformité RoHS, REACH et Conflict-Mineral Free. Garantie constructeur 5 ans.

Applications typiques

• Supervision à distance d'installations industrielles via 5G et VPN sécurisé
• Connectivité Internet mobile pour véhicules de transport en commun avec mesh Wi-Fi
• Déploiement rapide de réseaux maillés Wi-Fi Mesh auto-réparants en environnement dynamique
• Passerelles IIoT avec collecte de données via MQTT et supervision SNMP
• Points d'accès Wi-Fi redondants avec basculement automatique cellulaire/filaire
