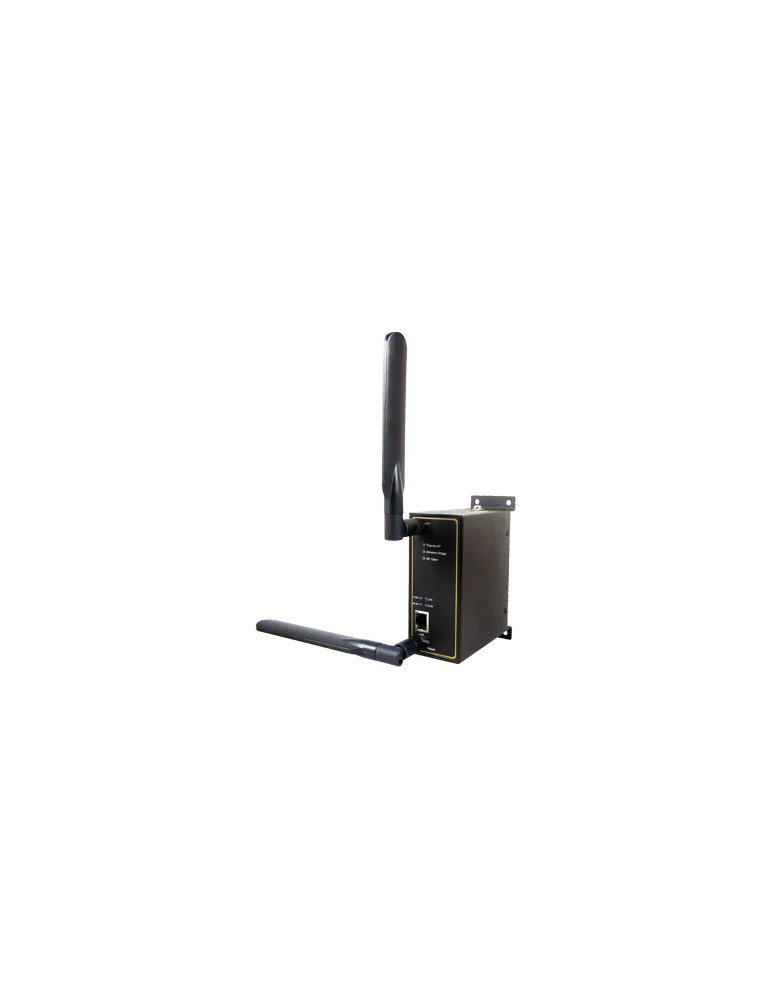

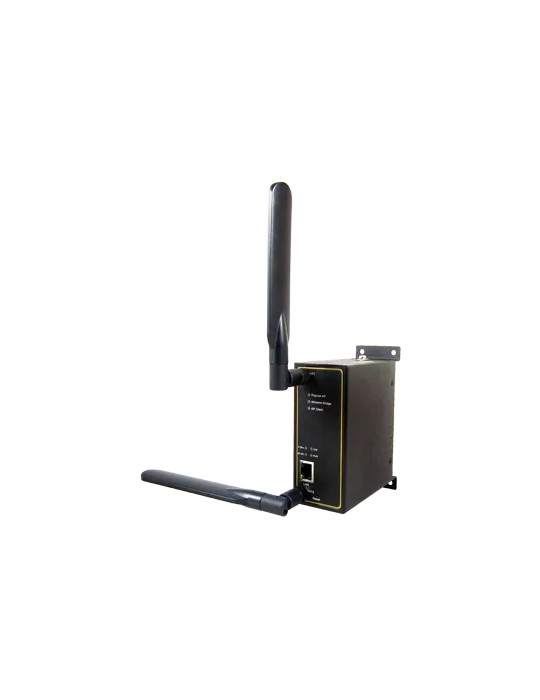

Atop AW5500

L'Atop AW5500 est un point d'accès Wi-Fi industriel conçu pour offrir une connectivité sans fil haute performance dans les environnements industriels exigeants. Compatible avec les standards 802.11a/b/g/n, il intègre un module PCI-e Atheros AR9382 et une technologie MIMO 2x2 (2T2R) permettant d'atteindre des débits maximaux de 300 Mbps en 802.11n (40 MHz, 400 GI). Équipé d'un port Gigabit Ethernet RJ-45 (10/100/1000 Mbps), il constitue une solution robuste pour déployer des réseaux Wi-Fi dans l'industrie, les infrastructures critiques et les applications nécessitant une connexion sans fil fiable.

Technologie sans fil bi-bande haute performance

Le point d'accès AW5500 fonctionne en bi-bande 2.4 GHz et 5 GHz, avec des fréquences de fonctionnement conformes aux normes FCC (États-Unis), ETSI (Europe) et NCC (Taiwan). La bande 5 GHz permet de réduire les interférences avec d'autres équipements Wi-Fi opérant sur la bande 2.4 GHz, garantissant ainsi une connectivité stable même dans des environnements denses en signaux sans fil. Il prend en charge des débits de 6 à 54 Mbps en 802.11a/g, 1 à 11 Mbps en 802.11b, et jusqu'à 300 Mbps en 802.11n (40 MHz).

Sécurité et isolation des clients

La sécurité des communications est assurée par plusieurs protocoles de chiffrement et d'authentification : WEP, WPA, WPA2, TKIP, AES et 802.1x. La fonctionnalité Client Isolation permet de créer un réseau virtuel entre clients sans fil, limitant ainsi les communications inter-clients et réduisant les risques de propagation de logiciels malveillants. Des fonctions de pare-feu et de filtrage réseau, ainsi que la possibilité de désactiver la radio, renforcent la protection du réseau.

Modes de fonctionnement et topologies multiples

L'AW5500 supporte plusieurs modes de fonctionnement : Access Point (AP), WDS Hybrid et AP Client, offrant une grande flexibilité pour adapter la topologie réseau aux besoins de l'installation. Cette polyvalence permet de créer des réseaux sans fil étendus, des ponts Wi-Fi ou des configurations point-à-point et point-à-multipoint.

Connectivité Gigabit Ethernet et protocoles réseau

Le port Gigabit Ethernet intégré assure une liaison filaire haute vitesse pour connecter le point d'accès au réseau local. L'AW5500 prend en charge les protocoles ICMP, TCP, UDP, DHCP (serveur/client), DNS, SNMP, NTP, SMTP, HTTP, IPv4, 802.1x, RADIUS, STP/RSTP, permettant une intégration aisée dans les infrastructures existantes et une gestion centralisée via les outils Atop Management Utility, interface Web, Telnet ou console série.

Antennes et puissance d'émission

Deux connecteurs SMA(R) femelles permettent de raccorder des antennes externes (non fournies). Les antennes recommandées ont un gain de 5 dBi pour la bande 5 GHz et de 3 dBi pour la bande 2.4 GHz. La puissance d'émission atteint jusqu'à +17 dBm en 802.11g à 2.4 GHz et jusqu'à +15 dBm en 802.11a à 5 GHz, garantissant une couverture étendue et une portée optimale.

Supervision et notification des événements

Le point d'accès permet d'envoyer des alertes par e-mail ou trap SNMP en cas d'événements réseau, facilitant ainsi la détection proactive d'anomalies et la supervision à distance du système.

Alimentation et protection

L'AW5500 accepte une tension d'entrée comprise entre 9 et 48 VCC (bloc terminal verrouillable 3 broches 5.08 mm), avec une consommation maximale de 5.85 W environ. Une protection contre l'inversion de polarité intégrée assure la sécurité de l'équipement lors du câblage.

Construction robuste et montage industriel

Le boîtier métallique SPCC avec indice de protection IP30 garantit une résistance aux vibrations, aux chocs et aux conditions environnementales difficiles. Les dimensions compactes (47 x 110 x 90 mm) et un poids de 500 g permettent un montage sur rail DIN ou en fixation murale (kit optionnel). Un bouton de réinitialisation facilite la remise en configuration d'usine.

Plage de température et environnement

L'AW5500 fonctionne dans une plage de température de -10°C à +60°C (stockage : -40°C à +85°C), avec une humidité relative de 5 % à 95 % (non condensante) à 55°C. Ces caractéristiques le rendent adapté aux installations industrielles, ateliers, entrepôts, infrastructures de transport et sites extérieurs.

Certifications et conformité

L'AW5500 est certifié selon les normes de sécurité UL60950-1, CB IEC/EN60950-1, IEC/EN 62368-1, CNS 14336-1. Il répond aux exigences radio FCC 15C/15E, EN 301893, EN 300328, NCC LP00002, ainsi qu'aux normes CEM EN 301489-1, EN301489-17, FCC 15B (Classe A), CNS 13438. Il est également conforme aux directives EMF EN 62311, EN 50385 et aux exigences RoHS 2 et REACH.

Résistance aux perturbations électromagnétiques

Le point d'accès est testé selon les normes IEC 61000-4 pour résister aux décharges électrostatiques (±15 kV air, ±8 kV contact), transitoires électriques rapides (±2 kV), surtensions (±2 kV), et perturbations rayonnées (10 V/m), garantissant une immunité élevée en environnement industriel perturbé.

Fiabilité et garantie

Avec un MTBF (MIL-HDBK-217F) de 22 ans et une garantie constructeur de 5 ans, l'AW5500 offre une fiabilité exceptionnelle pour les déploiements à long terme.

• Point d'accès Wi-Fi industriel 802.11a/b/g/n, MIMO 2x2, débits jusqu'à 300 Mbps
• Bi-bande 2.4 GHz et 5 GHz, compatible FCC/ETSI/NCC
• 1 port Gigabit Ethernet RJ-45 (10/100/1000 Mbps)
• Sécurité : WEP, WPA, WPA2, TKIP, AES, 802.1x, Client Isolation
• Modes de fonctionnement : AP, WDS Hybrid, AP Client
• Configuration via Atop Management Utility, interface Web, Telnet, console série
• Alimentation 9 à 48 VCC, protection contre l'inversion de polarité
• Boîtier métal IP30, rail DIN ou fixation murale, 47 x 110 x 90 mm, 500 g
• Température de fonctionnement : -10°C à +60°C
• Certifications : UL, CE, FCC, RoHS 2, REACH, MTBF 22 ans, garantie 5 ans
