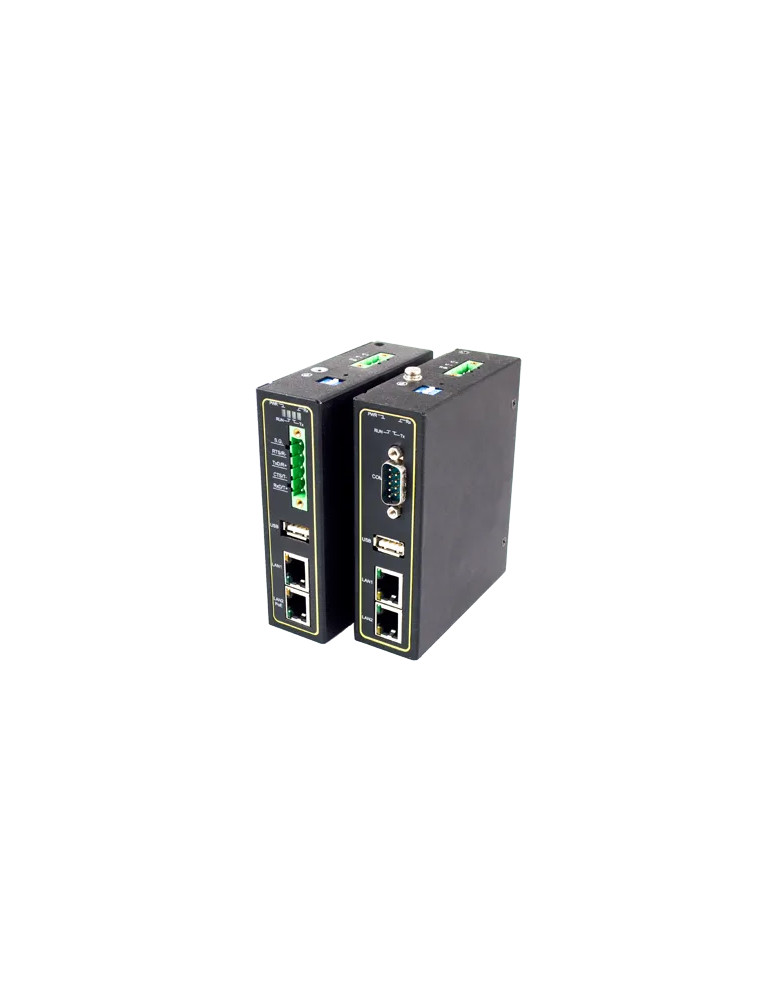

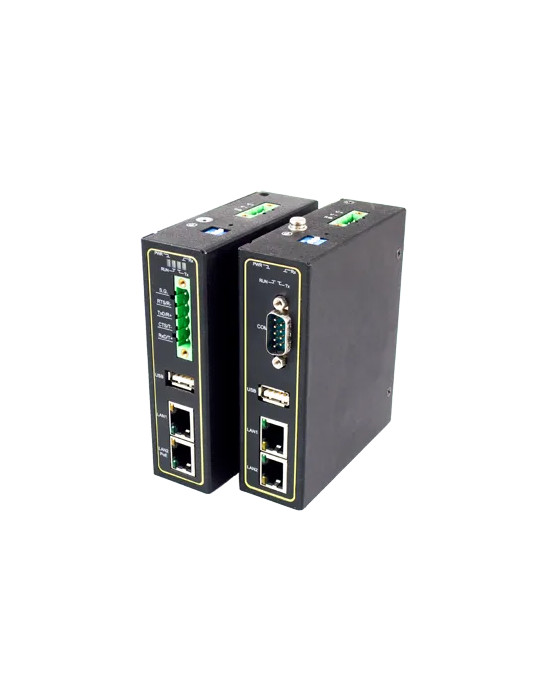

Atop SE5901B-4G-B-EU

Le serveur de périphériques série industriel SE5901B-4G-B-EU d'Atop assure la connexion de vos équipements série à un réseau Ethernet TCP/IP. Ce boîtier de connexion encapsule les données série et les transporte sur Ethernet en full-duplex et en mode bidirectionnel, permettant l'intégration de tout périphérique série existant dans une infrastructure réseau nouvelle ou existante.

Interface série RS-232/422/485 sélectionnable par logiciel

Le SE5901B-4G-B-EU dispose d'un port série avec connecteur bornier 5 broches 5,08 mm, configurable par logiciel en RS-232, RS-422 ou RS-485. Le débit série est réglable de 1 200 à 921 600 bps, avec gestion des bits de données (5, 6, 7, 8), des bits d'arrêt (1, 2) et du contrôle de flux (aucun, Xon/Xoff, RTS/CTS).

Connectivité Ethernet et USB

Deux ports Ethernet RJ45 10/100 Mbps permettent la connexion au réseau avec support des normes IEEE 802.3 (10BaseT) et IEEE 802.3u (100BaseT). Un port USB 2.0 type A en mode OTG étend les possibilités de connectivité.

Sécurité et redondance intégrées

Le serveur intègre les protocoles OpenVPN et IPsec pour sécuriser le tunnel de données sur Internet et empêcher les accès non autorisés aux périphériques série. Le protocole Rapid Spanning Tree (RSTP) selon la norme 802.1D-2004 assure la redondance de lien avec basculement automatique en cas de défaillance du lien principal.

Modes de liaison flexibles

Le SE5901B-4G-B-EU supporte plusieurs modes de fonctionnement : TCP Client (destination unique ou VirtualCOM), TCP Server (4 connexions simultanées, VirtualCOM ou Telnet inverse) et UDP (jusqu'à 4 plages d'adresses IP). Les protocoles IPv4, ICMP, TCP, UDP, DHCP Client, SNMP v1/v2c/v3, HTTP, HTTPS, SMTP/TLS, Telnet, RFC2217, PPTP sont pris en charge. Le débit VPN atteint jusqu'à 37,9 Mbps.

Configuration simple

L'utilitaire Atop Management Utility pour Windows, l'interface web ou Telnet permettent une configuration flexible sur Ethernet. Le logiciel VirtualCOM pour Windows et Linux offre un environnement virtuel pour les applications accédant au SE5901B via TCP.

Conception industrielle durcie

Le boîtier métallique IP30 en SPCC résiste aux environnements industriels sévères. Dimensions compactes : 32 x 110 x 90 mm, poids 400 g. Montage sur rail DIN ou en applique murale (kit optionnel). Alimentation 9-48 VDC via bornier verrouillable 3 broches 5,08 mm avec protection contre l'inversion de polarité. Consommation maximale : 6 W (0,65 A à 9 VDC).

Plage de température industrielle

Fonctionnement et stockage garantis de -40°C à 85°C, humidité relative de 5 % à 95 % (sans condensation) à 55°C. Protection EMC renforcée : ESD ±8 kV (contact) / ±15 kV (air), EFT ±2,0 kV, surtension ±2,0 kV, immunité rayonnée 10 V/m.

Applications cibles

Idéal pour l'automatisation industrielle et manufacturière : connexion directe d'automates programmables (PLC), d'interfaces homme-machine (IHM), de lecteurs de codes-barres, de terminaux de données et d'autres équipements série au réseau Ethernet TCP/IP.

Fiabilité et garantie

MTBF : 21,16 ans (prédiction selon MIL-HDBK-217F). Certifications : EN60950-1:2006, EN62368-1, FCC Part 15 Class A, EN 55032, EN 61000-6-2, EN 61000-6-4, RoHS II. Garantie constructeur : 5 ans.
