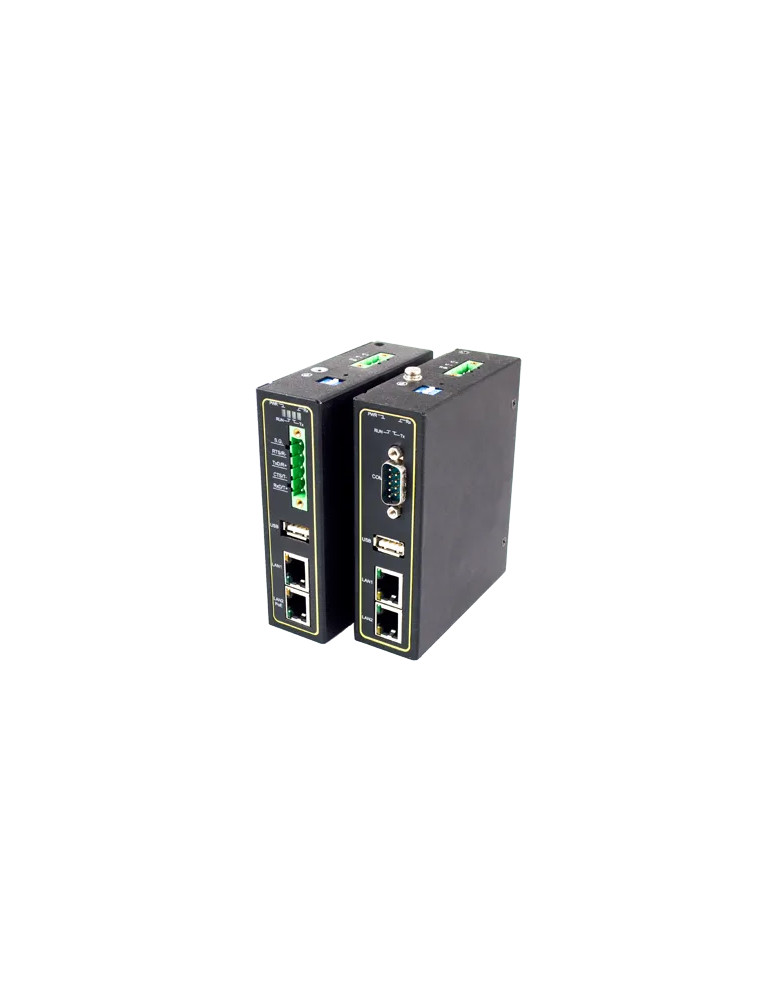

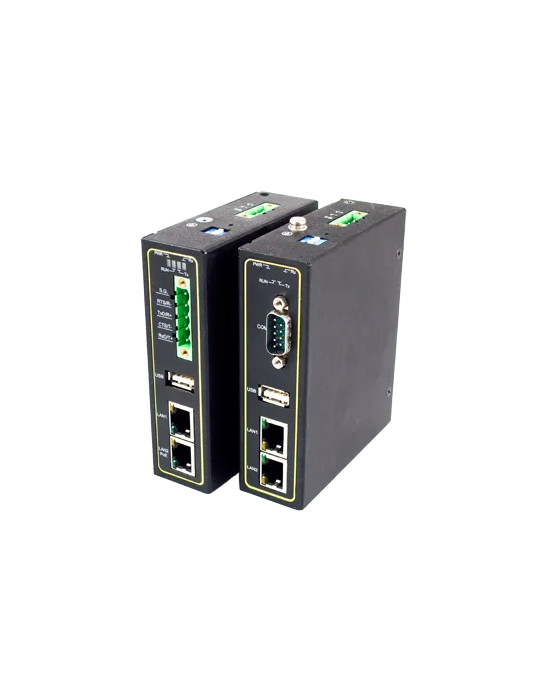

Atop SE5901B-4G-EU

Le serveur de périphériques série Atop SE5901B-4G-EU est conçu pour connecter tout équipement série à un réseau Ethernet TCP/IP dans des environnements industriels. Grâce à son port série RS-232/422/485 à sélection logicielle et ses deux ports Ethernet Fast Ethernet, il assure une communication bidirectionnelle full-duplex entre les équipements série et le réseau. La conception industrielle renforcée, avec protection EMC élevée et plage de température étendue de -40°C à 85°C, garantit un fonctionnement fiable dans des conditions difficiles d'automatisation et de fabrication.

Le SE5901B-4G-EU intègre des fonctionnalités de sécurité et de redondance avancées. Les protocoles VPN OpenVPN et IPsec permettent de sécuriser les données transitant via Internet et de prévenir tout accès non autorisé aux équipements série. Le protocole RSTP (Rapid Spanning Tree Protocol) offre la possibilité d'ajouter une liaison Ethernet de secours en cas de défaillance de la liaison principale. La configuration s'effectue simplement via navigateur Web, Telnet ou l'utilitaire Windows Atop. Le logiciel Virtual COM d'Atop fournit un environnement virtuel permettant aux applications d'accéder au SE5901B-4G-EU via TCP comme s'il s'agissait d'un port COM local.

Architecture réseau et série

• 2 ports Ethernet 10/100 Mbps RJ45 conformes IEEE 802.3 10BaseT et IEEE 802.3u 100BaseT(X)
• 1 port série DB9 RS-232/422/485 sélectionnable par logiciel
• Débit série configurable de 1 200 à 921 600 bps
• Bits de données : 5, 6, 7, 8 (sélectionnables par logiciel)
• Bits d'arrêt : 1, 2 (sélectionnables par logiciel)
• Contrôle de flux : aucun, Xon/Xoff, RTS/CTS
• Interface USB 2.0 Type A

Protocoles et modes de fonctionnement

• Protocoles supportés : IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, SMTP/TLS, Telnet, RFC2217, PPTP
• Modes de liaison : TCP Client (destination unique ou VirtualCOM), TCP Server (4 connexions, VirtualCOM ou Reverse Telnet), UDP (jusqu'à 4 plages IP)
• Redondance de liaison via RSTP (802.1D-2004)
• Sécurité : OpenVPN ou IPsec (host-to-host ou host-to-site) avec débit VPN jusqu'à 37,9 Mbps
• Configuration via Atop Management Utility, interface Web ou Telnet
• Logiciel de redirection VirtualCOM pour Windows et Linux

Caractéristiques électriques et mécaniques

• Alimentation : 9 à 48 VCC via bornier à vis 3 broches 5,08 mm verrouillable
• Courant d'entrée : 0,65 A à 9 VCC
• Consommation électrique : environ 6 W maximum
• Protection contre l'inversion de polarité
• Boîtier IP30 en acier SPCC
• Dimensions (L x H x P) : 32 x 110 x 90 mm
• Poids : 400 g
• Montage rail DIN ou mural (kit optionnel)
• Bouton de réinitialisation intégré

Environnement et conformité

• Température de fonctionnement : -40°C à 85°C
• Température de stockage : -40°C à 85°C
• Humidité relative ambiante : 5 % à 95 % à 55°C (sans condensation)
• Certifications : EN60950-1:2006, EN62368-1, FCC Part 15 Subpart B Class A, EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-2, EN 61000-6-4
• Tests EMC : ESD (IEC 61000-4-2), Immunité aux radiofréquences (IEC 61000-4-3), EFT (IEC 61000-4-4), Surge (IEC 61000-4-5), Immunité conduite (IEC 61000-4-6), Champ magnétique (IEC 61000-4-8), Creux de tension (IEC 61000-4-11)
• Tests mécaniques : Choc (IEC 60068-2-27), Chute libre (IEC 60068-2-32), Vibration (IEC 60068-2-64)
• Conforme RoHS II
• MTBF : 21,16 ans (prédiction selon MIL-HDBK-217F)
• Garantie : 5 ans

Applications

Le SE5901B-4G-EU est utilisé comme équipement de terrain pour connecter directement des équipements série au réseau Ethernet via le protocole TCP/IP. Il est spécialement conçu pour s'interfacer avec des automates programmables (PLC), des interfaces homme-machine (HMI), des lecteurs de codes-barres, des terminaux de données et de nombreux autres équipements d'automatisation industrielle. Sa robustesse et sa flexibilité d'installation en font un choix économique pour les applications avancées dans des environnements industriels exigeants.
