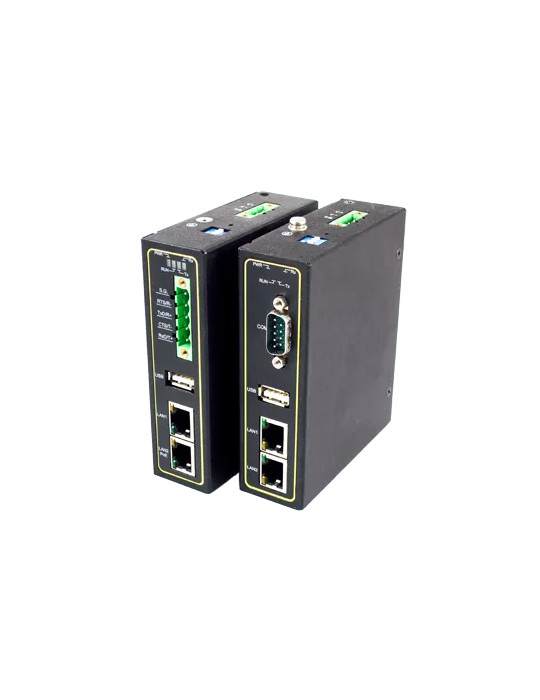

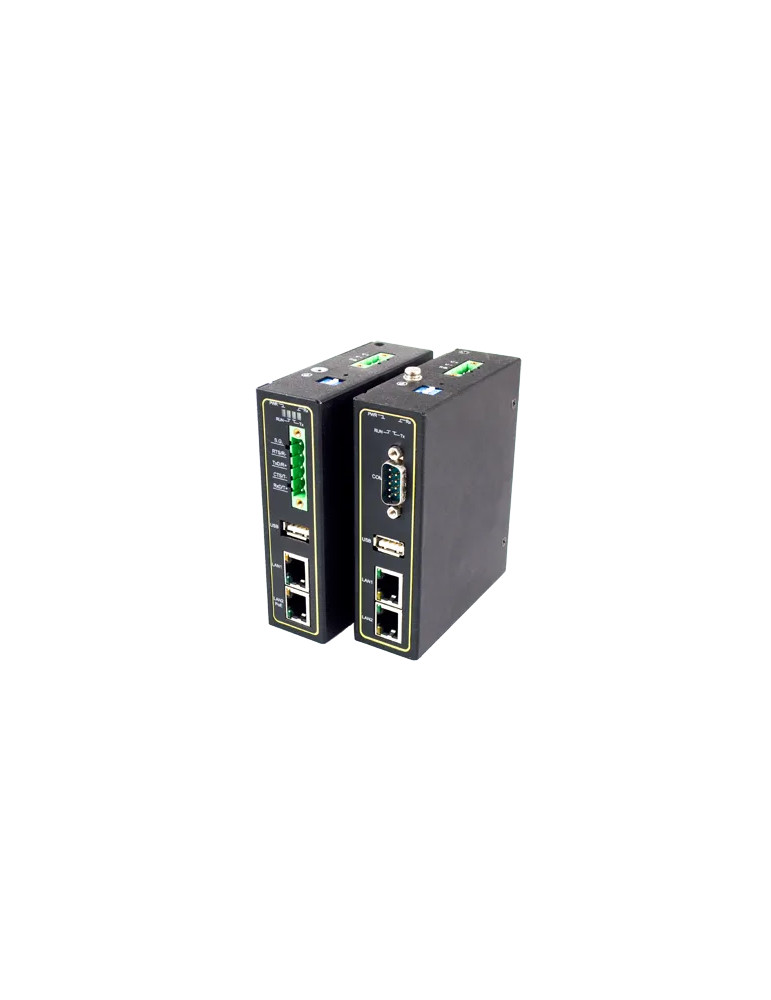

Atop SE5901B-IO-4G-B-EU

Le serveur série industriel Atop SE5901B-IO-4G-B-EU constitue une passerelle économique entre les communications Ethernet (TCP/IP) et les signaux série, permettant de connecter presque tous les équipements série à un réseau Ethernet nouveau ou existant. En encapsulant les données série et en les transportant sur Ethernet, il offre une transmission full-duplex bidirectionnelle entre le port série et le réseau Ethernet. Spécialement conçu pour les environnements sévères, il assure une protection EMC renforcée et un fonctionnement en température étendue de -40°C à 85°C, idéal pour les applications d'automatisation industrielle et de fabrication.

Caractéristiques principales

• 1 port série RS-232/422/485 sélectionnable par logiciel (Terminal Block 5 broches 5,08mm)
• 2 ports Fast Ethernet 10/100Mbps (RJ45)
• 1 port USB 2.0 haute vitesse OTG (Type A)
• Sécurité intégrée avec VPN IPsec ou OpenVPN (jusqu'à 37,9 Mbps de débit VPN)
• Redondance de liens via RSTP (Rapid Spanning Tree Protocol)
• Protection EMC industrielle et plage de température étendue : -40°C à 85°C
• Modes TCP Server/Client, UDP, VirtualCOM et Tunneling supportés
• Configuration via navigateur Web, Telnet ou utilitaire Windows
• Mise à niveau firmware à distance
• Boîtier métal IP30 avec fixation murale ou rail DIN

Interface série

• Connecteur : Terminal Block 5 broches 5,08mm
• Type : RS-232/422/485 sélectionnable par logiciel
• Nombre de ports : 1
• Débit : 1 200 à 921 600 bps sélectionnable par logiciel
• Bits de données : 5, 6, 7, 8 sélectionnables par logiciel
• Bits d'arrêt : 1, 2 sélectionnables par logiciel
• Contrôle de flux : Aucun, Xon/Xoff, RTS/CTS

Interface réseau

• Standard : IEEE 802.3 10BaseT, IEEE 802.3u 100BaseT(X)
• Connecteurs : 2 ports RJ45

Interface USB

• Standard : USB 2.0
• Connecteur : Type A

Protocoles et logiciels

• Protocoles : IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, SMTP/TLS, Telnet, RFC2217, 802.1D-2004 RSTP, IPsec (host-to-host ou host-to-side), OpenVPN, PPTP
• Débit VPN : jusqu'à 37,9 Mbps
• Configuration : Atop Management Utility, interface Web, Telnet
• VirtualCOM : logiciel de redirection Windows/Linux

Modes de liaison

• TCP Client : destination unique ou VirtualCOM
• TCP Server : 4 connexions, VirtualCOM ou Telnet inverse
• UDP : jusqu'à 4 plages IP

Alimentation

• Tension d'entrée : 9 à 48 VCC
• Courant d'entrée : 0,65 A à 9 VCC
• Consommation maximale : environ 6 W
• Connecteur : Terminal Block verrouillable 3 broches 5,08mm
• Protection contre l'inversion de polarité : Oui

Caractéristiques physiques

• Boîtier : métal SPCC IP30
• Dimensions (L x H x P) : 32 x 110 x 90 mm
• Poids : 400 g
• Fixation : rail DIN, murale (kit optionnel)
• Bouton de réinitialisation : Oui

Conditions environnementales

• Température de fonctionnement : -40°C à 85°C
• Température de stockage : -40°C à 85°C
• Humidité relative ambiante : 5% à 95% à 55°C (sans condensation)

Protection EMC et sécurité

• Sécurité : EN60950-1:2006, EN62368-1
• EMC : FCC Part 15 Subpart B Class A, EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-2, EN 61000-6-4
• ESD (IEC 61000-4-2) : décharge contact ±8kV niveau 4, décharge air ±15kV niveau 4
• Rayonnement (IEC 61000-4-3) : 10 V/m niveau 3
• EFT (IEC 61000-4-4) : ±2,0kV niveau 3 (alimentation AC/DC, ports signaux)
• Surtension (IEC 61000-4-5) : ligne-ligne ±1,0kV, ligne-terre ±2,0kV niveau 3
• Immunité conduite (IEC 61000-4-6) : 10 V rms niveau 3
• Champ magnétique (IEC 61000-4-8) : 30 A/m niveau 3
• Choc : IEC 60068-2-27
• Chute libre : IEC 60068-2-32
• Vibration : IEC 60068-2-64

Fiabilité et garantie

• MTBF : 21,16 ans (prévision selon MIL-HDBK-217F)
• Conformité RoHS II : Oui
• Garantie : 5 ans

Applications

Le serveur série SE5901B-IO-4G-B-EU est conçu pour fonctionner comme équipement de terrain dans les domaines de l'automatisme industriel et de la fabrication. Il permet de connecter des équipements série (automates programmables, IHM, scanners de codes-barres, terminaux de données) directement au réseau Ethernet via le protocole TCP/IP. Sa conception robuste le protège des conditions EMC et environnementales très sévères, ce qui en fait un choix économique pour les applications avancées nécessitant une surveillance, une gestion et un contrôle à distance des équipements industriels de terrain.
