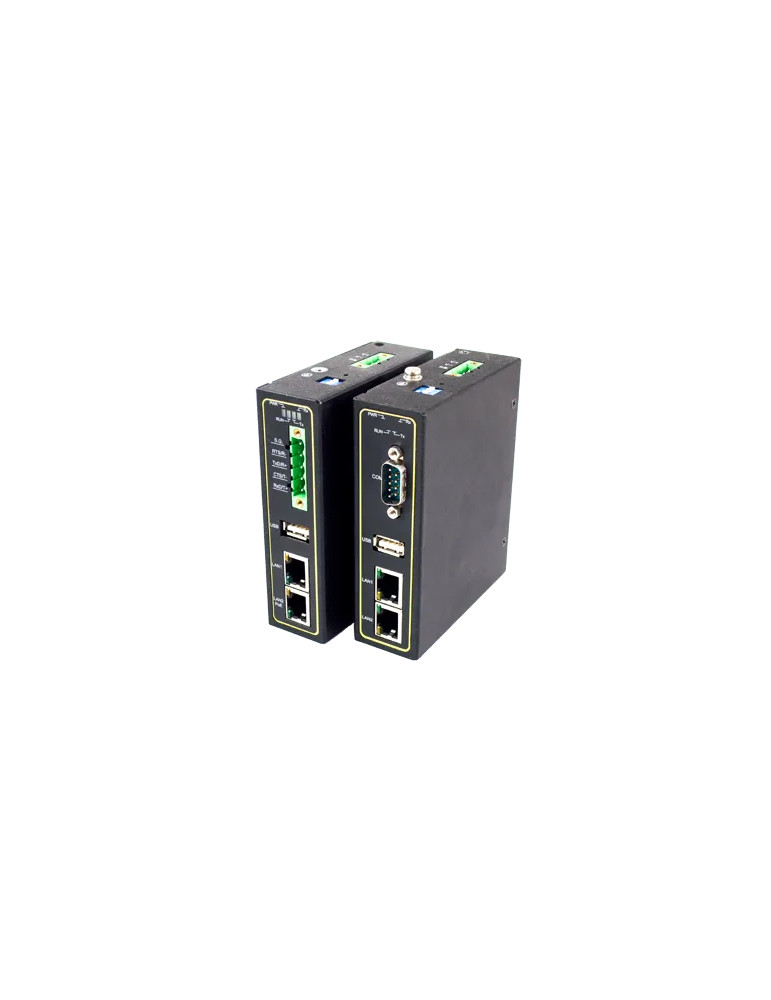

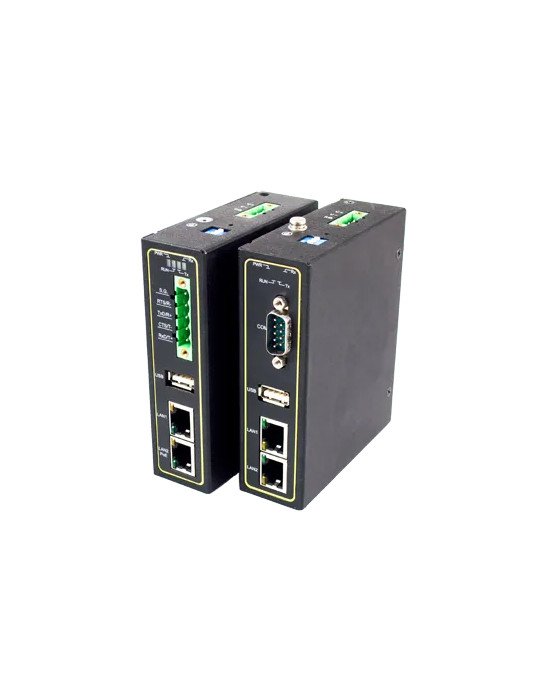

Atop SE5901B-IO-4G-EU

Le serveur série industriel Atop SE5901B-IO-4G-EU permet la connexion d'équipements série à un réseau Ethernet TCP/IP. Conçu pour les environnements industriels difficiles, il assure une passerelle fiable entre les périphériques série RS-232/422/485 et les réseaux Ethernet, avec une plage de température étendue de -40°C à +85°C et une protection EMC renforcée.

Interfaces réseau et série

• 2 ports Ethernet RJ45 10/100Mbps (IEEE 802.3, 802.3u)
• 1 port série RS-232/422/485 sélectionnable par logiciel (bornier 5 broches 5,08 mm)
• Vitesse série : 1 200 à 921 600 bps configurable
• Bits de données : 5, 6, 7 ou 8 configurables
• Contrôle de flux : aucun, Xon/Xoff ou RTS/CTS
• 1 port USB 2.0 Type A haute vitesse OTG

Sécurité réseau intégrée

• Sécurité embarquée avec OpenVPN ou IPsec (host-to-host ou host-to-site)
• Débit VPN jusqu'à 37,9 Mbps
• Protocoles supportés : IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, SMTP/TLS, Telnet, RFC2217, PPTP
• Redondance réseau via RSTP (802.1D-2004)

Modes de liaison flexibles

• TCP Client : destination unique ou VirtualCOM
• TCP Server : 4 connexions simultanées, VirtualCOM ou Telnet inversé
• UDP : jusqu'à 4 plages d'adresses IP

Alimentation et caractéristiques mécaniques

• Alimentation : 9 à 48 VDC (bornier verrouillable 3 broches 5,08 mm)
• Consommation : environ 6 W maximum
• Protection contre l'inversion de polarité
• Boîtier métal SPCC IP30
• Dimensions : 32 x 110 x 90 mm
• Poids : 400 g
• Montage DIN-Rail ou mural (kit optionnel)
• Bouton de réinitialisation intégré

Conception industrielle renforcée

• Température de fonctionnement : -40°C à +85°C
• Humidité relative : 5 % à 95 % à 55°C (sans condensation)
• Protection EMC : EN 55032, EN 61000-6-2, EN 61000-6-4
• Tests EMC : ESD ±8 kV contact / ±15 kV air (niveau 4), EFT ±2 kV, Surge ±2 kV, immunité rayonnée 10 V/m
• Conformité : EN60950-1:2006, EN62368-1, FCC Part 15 Class A, RoHS II
• MTBF : 21,16 ans (MIL-HDBK-217F)
• Garantie : 5 ans

Configuration et gestion

• Configuration via navigateur Web, Telnet ou utilitaire Windows
• Mise à jour firmware à distance
• Logiciel Virtual COM pour environnement virtuel sous Windows/Linux

Applications

Le SE5901B-IO-4G-EU est conçu pour connecter des automates programmables (PLC), interfaces homme-machine (IHM), lecteurs de codes-barres, terminaux de données et autres équipements série aux réseaux Ethernet dans les environnements industriels, manufacturiers et d'automatisation.
