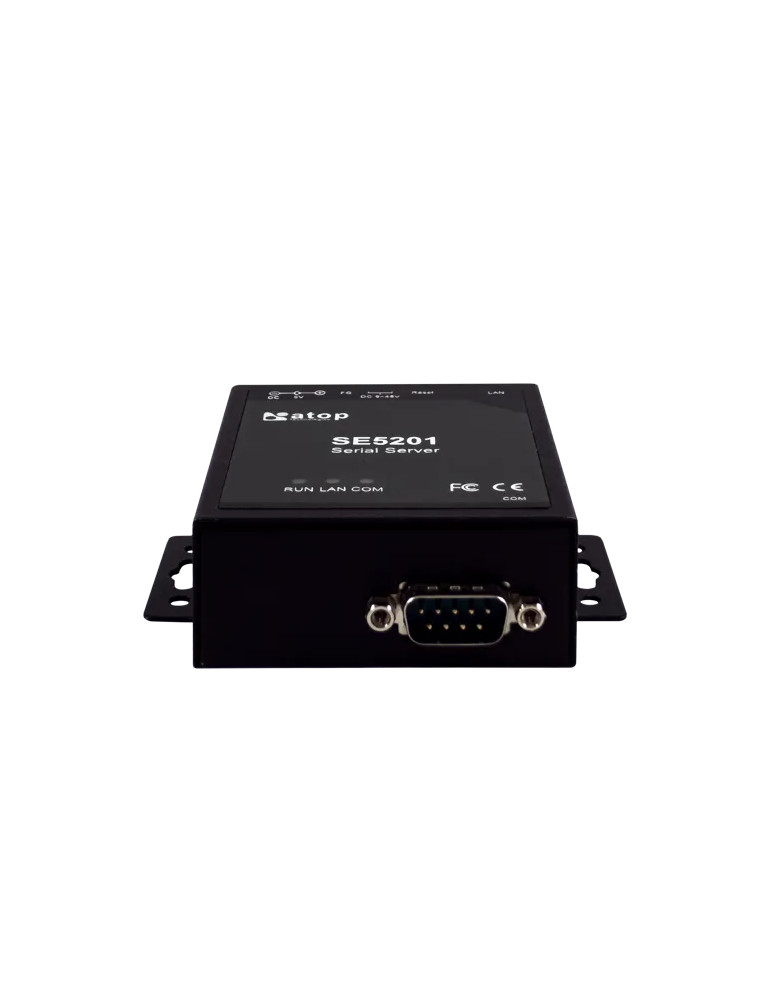

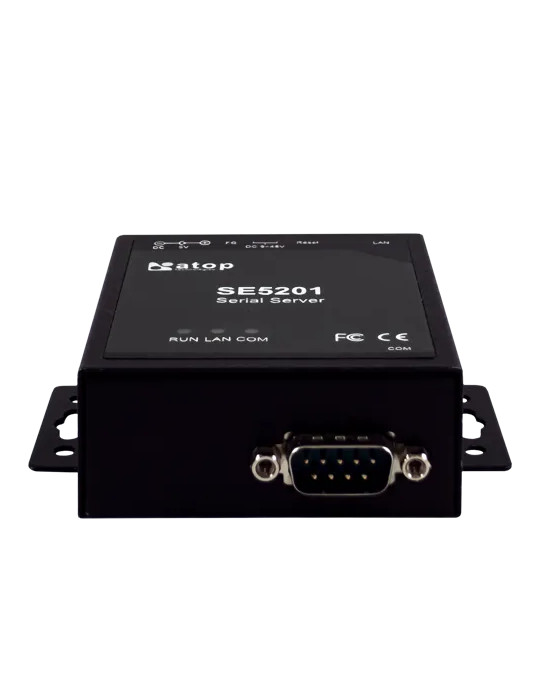

Atop SE5201B-Q-T-C1-DB-EU
Serveur série industriel avec 1 port Ethernet 10/100 Mbps et 1 port RS-232/422/485 sélectionnable par logiciel, boîtier métal DIN-Rail, plage de température étendue -40 à 70°C.
1P1SE5201B0011G
Le serveur série industriel Atop SE5201B-Q-T-C1-DB-EU transforme vos équipements série existants en dispositifs compatibles Ethernet, permettant le contrôle et la supervision à distance via LAN, WAN ou Internet. Idéal pour l'intégration d'équipements série legacy dans les architectures Industry 4.0 et IIoT, ce serveur série élimine les temps d'intervention sur site et prolonge la durée de vie de vos installations sans nécessiter de remplacement complet des équipements.
Interface réseau et connectivité Ethernet
Le SE5201B-Q-T-C1-DB-EU dispose d'1 port RJ45 Ethernet 10/100 Mbps conforme aux normes IEEE 802.3 10BaseT et IEEE 802.3u 100BaseT(X). L'auto-négociation et la fonction auto MDI/MDI-X facilitent l'installation et éliminent le besoin de câbles croisés.
Interface série configurable
L'appareil intègre 1 port série sélectionnable par logiciel entre les modes RS-232, RS-422 et RS-485 2 fils, via un connecteur D-Sub 9 broches mâle. Le débit série est configurable de 1200 à 230 400 bps, avec support des parités None, Odd, Even, Space et Mark, 7 ou 8 bits de données, 1 ou 2 bits d'arrêt, et contrôle de flux None, Xon/Xoff ou RTS/CTS (RS-232 uniquement).
Protocoles et modes de liaison
Le serveur série supporte les protocoles TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP et SNMPv1/v2c/v3. Les modes de liaison incluent TCP Client (destination unique ou VirtualCOM), TCP Server (4 connexions simultanées, VirtualCOM ou reverse Telnet) et UDP (jusqu'à 4 plages IP). Le logiciel VirtualCOM pour Windows et Linux permet aux applications Windows d'accéder aux équipements série en mappant les ports COM virtuels vers le serveur série.
Configuration et gestion
La configuration s'effectue via interface Web, console Telnet ou utilitaire Windows Atop Management Utility. Le firmware est évolutif à distance via Ethernet.
Alimentation redondante
Le SE5201B-Q-T-C1-DB-EU dispose de deux entrées d'alimentation redondantes : un bornier verrouillable 3 broches 5,08 mm acceptant 9 à 30 VCC, et une prise DC jack acceptant 5 VCC. La consommation est inférieure à 1,5 W à 9 VCC. La protection contre l'inversion de polarité est intégrée.
Construction robuste et montage flexible
Le boîtier métal robuste offre une protection EMC élevée conforme aux normes industrielles. Les dimensions sont 88,5 x 84 x 27,8 mm (avec partie de fixation murale et connecteur DB9) pour un poids de 185 g. Le montage mural est standard, le montage DIN-Rail est disponible en option (kit DK-25). Un bouton de réinitialisation est présent.
Plage de température étendue
La plage de fonctionnement s'étend de -40 à 70°C, avec stockage de -40 à 85°C et humidité relative de 5 à 95% (sans condensation).
Conformité et certifications
Le serveur série est conforme aux normes de sécurité EN 60950-1 / EN62368-1, aux normes EMC FCC Part 15 Subpart B Class A, EN 55032, EN61000-6-4, EN 61000-3-2, EN 61000-3-3, EN 55024 et EN61000-6-2. Il est certifié RoHS 2 et REACH. Les tests de résistance incluent IEC 61000-4-2 (ESD jusqu'à ±8 kV air), IEC 61000-4-3 (rayonnement 10 V/m), IEC 61000-4-4 (EFT jusqu'à ±2 kV), IEC 61000-4-5 (surtension jusqu'à ±2 kV), IEC 61000-4-6 (susceptibilité conduite 10 Vrms) et IEC 61000-4-8 (champ magnétique 30 A/m). Conformité aux tests de choc, chute et vibration selon MIL-STD-810F. MTBF de 25,29 ans selon MIL-HDBK-217F à 25°C.
Applications industrielles
Le SE5201B-Q-T-C1-DB-EU est adapté aux applications d'automatisation industrielle et manufacturière : automates programmables (PLC), interfaces homme-machine (HMI), lecteurs de codes-barres, terminaux de données, systèmes Kanban électroniques, systèmes de contrôle d'atelier et systèmes Pick-to-Light.
Garantie constructeur
Garantie constructeur de 5 ans.
