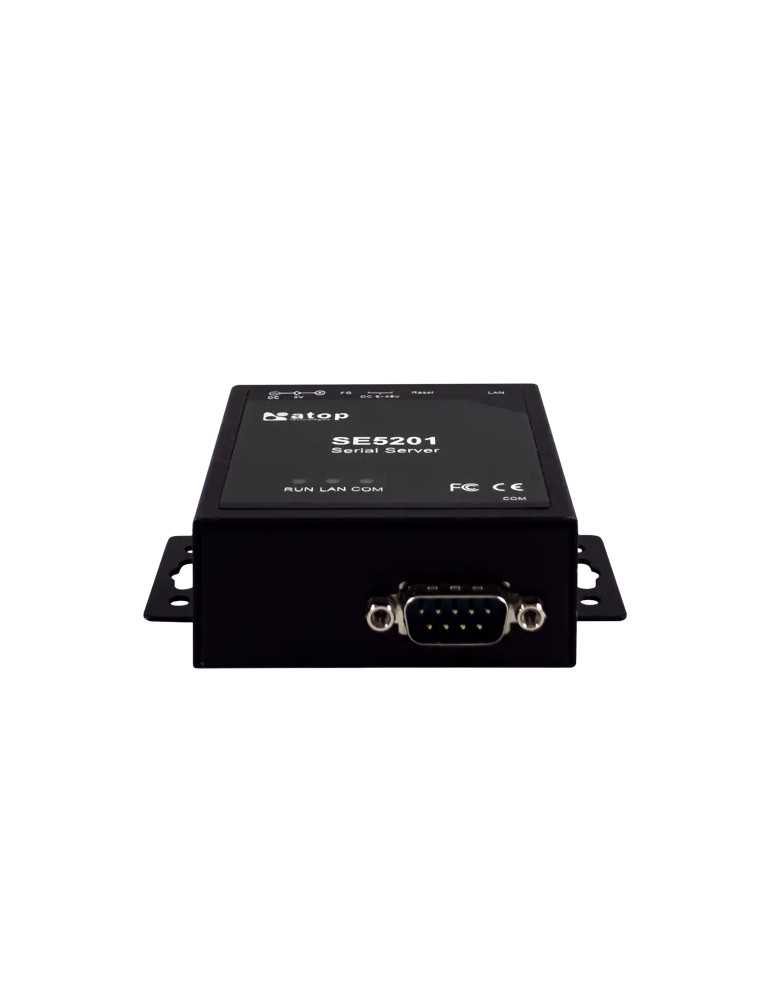

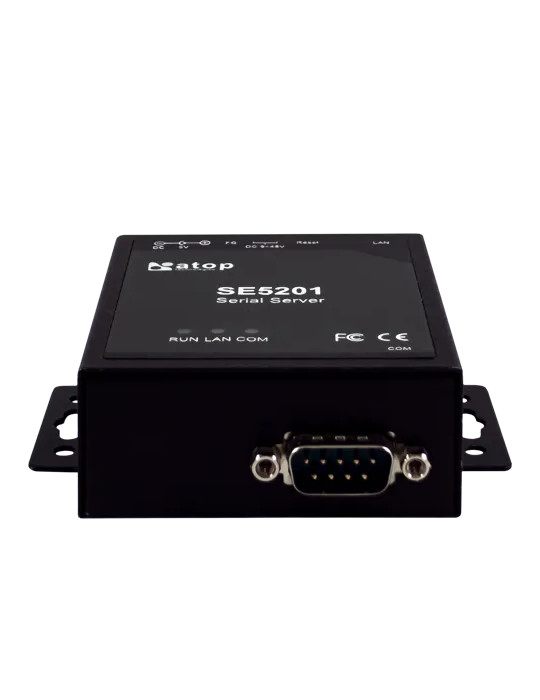

Atop SE5201B-Q-T-C1-DB-EU-GPS

Connectivité Ethernet pour équipements série industriels

Le serveur série industriel Atop SE5201B-Q-T-C1-DB-EU-GPS permet de transformer n'importe quel équipement série en périphérique Ethernet. Doté d'un port série logiciellement sélectionnable RS-232/422/485 et d'un port Fast Ethernet 10/100 Mbps, il assure la connexion de vos automates, IHM, scanners de codes-barres, terminaux de données, systèmes Kanban électroniques et systèmes de guidage lumineux vers votre infrastructure réseau locale (LAN), étendue (WAN) ou Internet.

Cette connectivité réseau élimine les déplacements nécessaires pour configurer ou dépanner des équipements série situés en atelier ou sur site distant. Elle permet également d'intégrer les équipements série existants dans les architectures Industrie 4.0 et IIoT, prolongeant ainsi leur durée de vie utile sans nécessiter de remplacement global.

Interface réseau et modes de liaison

• 1 port RJ45 Fast Ethernet 10/100BASE-T(X) avec auto-négociation et Auto MDI/MDI-X
• Protocoles TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP, SNMP v1/v2c/v3
• Modes de liaison TCP Client (destination unique ou VirtualCOM), TCP Server (4 connexions simultanées, VirtualCOM ou Telnet inversé), UDP (jusqu'à 4 plages IP)
• Logiciel VirtualCOM pour Windows/Linux permettant le mappage de ports série virtuels

Interface série RS-232/422/485

• 1 port série sur connecteur D-Sub 9 broches mâle (version DB)
• Mode logiciellement sélectionnable : RS-232, RS-422 ou RS-485 2 fils
• Débits de 1 200 à 230 400 bps
• Parité : None, Odd, Even, Space, Mark
• Bits de données : 7 ou 8
• Bits d'arrêt : 1 ou 2
• Contrôle de flux : aucun, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Configuration et administration

• Configuration via interface Web, console Telnet ou utilitaire Windows (Atop Management Utility)
• Mise à jour du firmware via Ethernet depuis un PC distant
• Bouton de réinitialisation (Reset) intégré

Alimentation redondante

• Connecteur : bloc à bornes verrouillable 3 broches 5,08 mm + prise DC jack pour redondance
• Tension d'entrée : 9-30 VCC (bloc à bornes) ou 5 VCC (DC jack)
• Consommation : < 1,5 W @ 9 VCC
• Protection contre les inversions de polarité

Construction robuste pour environnements industriels

• Boîtier métallique robuste offrant une protection CEM renforcée
• Montage mural ou sur rail DIN (kit optionnel DK-25)
• Dimensions (L x H x P) : 88,5 x 84 x 27,8 mm (avec support mural et connecteur DB9)
• Poids : 185 g

Plage de température étendue

• Température de fonctionnement : -40°C à +70°C
• Température de stockage : -40°C à +85°C
• Humidité relative ambiante : 5 % à 95 % (sans condensation)

Normes et certifications

• Sécurité : EN 60950-1, EN 62368-1
• CEM : FCC Part 15 Subpart B Class A, EN 55032, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-2
• Tests : décharge électrostatique CEI 61000-4-2 (contact ±4 kV, air ±8 kV), susceptibilité rayonnée CEI 61000-4-3 (10 V/m), transitoires électriques rapides CEI 61000-4-4, surtensions CEI 61000-4-5, susceptibilité conduite CEI 61000-4-6, champ magnétique CEI 61000-4-8
• Robustesse mécanique : choc, chute et vibrations selon MIL-STD-810F Method 516.5 et 514.5
• MTBF : 25,29 ans selon MIL-HDBK-217F à 25°C
• Conformité RoHS 2 et REACH
• Garantie : 5 ans

Applications typiques

Le SE5201B-Q-T-C1-DB-EU-GPS est adapté aux applications d'automatisation industrielle et de fabrication nécessitant la connexion d'équipements série au réseau Ethernet : automates programmables (PLC), interfaces homme-machine (IHM), scanners de codes-barres, terminaux de données, systèmes Kanban électroniques, systèmes de contrôle d'atelier et systèmes de guidage lumineux (Pick-to-Light).
