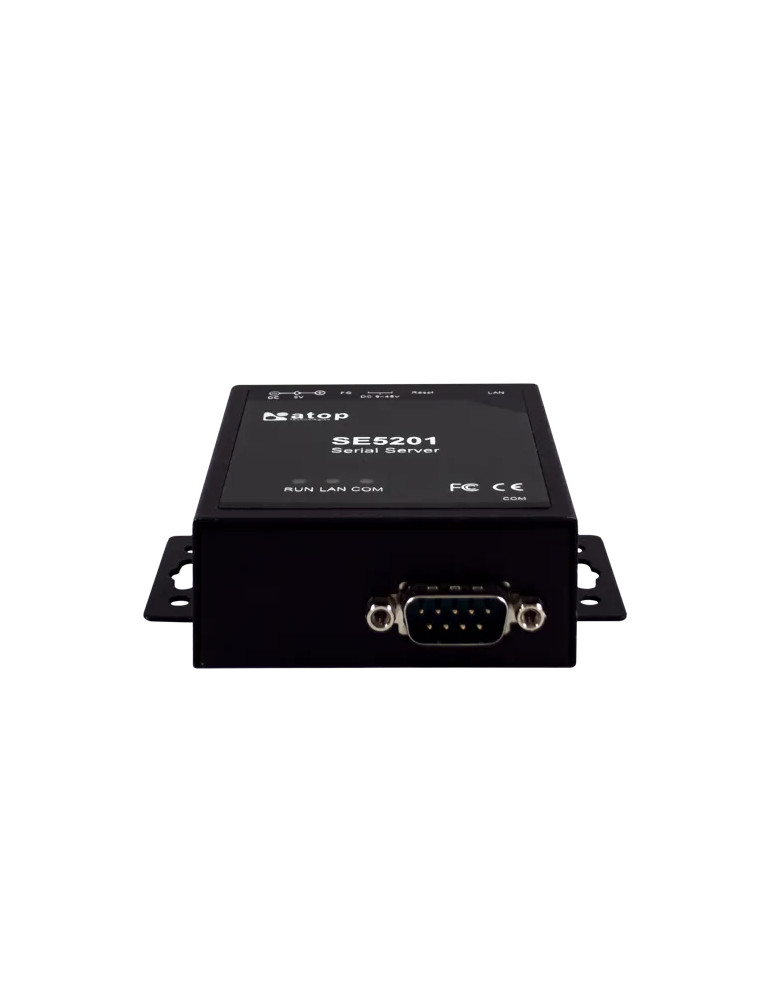

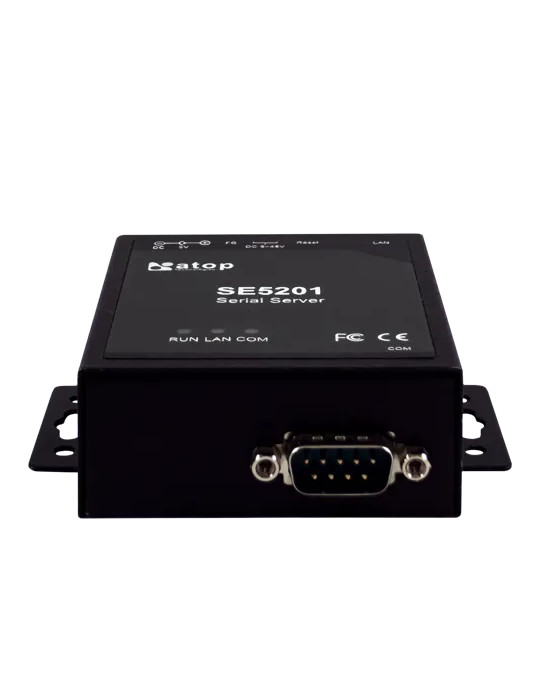

Atop SE5201B-M1-TB-EU

Le convertisseur série Atop SE5201B-M1-TB-EU transforme tout équipement série RS-232, RS-422 ou RS-485 en périphérique Ethernet, permettant le contrôle et la supervision de dispositifs série existants via LAN, WAN ou Internet. Cette connectivité réseau élimine les déplacements sur site pour la configuration ou le dépannage d'équipements distants, et facilite l'intégration d'équipements série dans les architectures Industrie 4.0 et IIoT.

Interface série configurable par logiciel

Le SE5201B-M1-TB-EU intègre 1 port série sélectionnable par logiciel entre RS-232, RS-422 et RS-485 2 fils, avec connecteur à bornier TB5 (5 pôles). Le débit est configurable de 1200 à 230 400 bps, avec parité (None, Odd, Even, Space, Mark), bits de données (7 ou 8), bits d'arrêt (1 ou 2) et contrôle de flux (None, Xon/Xoff, RTS/CTS en RS-232 uniquement).

Interface réseau Fast Ethernet

Le convertisseur dispose d'1 port RJ45 10/100 Mbps avec auto-négociation et auto MDI/MDI-X, conforme IEEE 802.3 10BaseT et IEEE 802.3u 100BaseT(X). Il supporte les protocoles TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP et SNMP v1/v2c/v3.

Modes de connexion flexibles

• TCP Client : destination unique ou VirtualCOM
• TCP Server : 4 connexions simultanées, VirtualCOM ou Reverse Telnet
• UDP : jusqu'à 4 plages d'adresses IP
• Mode Tunneling et VirtualCOM pour redirection sous Windows/Linux

Configuration simplifiée

La configuration s'effectue via interface Web (HTTP/HTTPS), console Telnet ou utilitaire Windows Atop Management Utility. Le logiciel VirtualCOM permet aux applications Windows d'accéder aux équipements série en mappant les ports COM virtuels vers le SE5201B-M1-TB-EU. Le firmware est upgradable à distance via Ethernet.

Alimentation redondante

Le convertisseur accepte 9-30 VDC via bornier à vis 3 pôles 5,08 mm verrouillable et 5 VDC via jack DC (connecteur DC pour redondance). La consommation est inférieure à 1,5 W sous 9 VDC. La protection contre l'inversion de polarité est intégrée.

Conception industrielle robuste

Le boîtier métallique compact (88,5 × 78,3 × 27,8 mm avec fixation murale) offre une haute protection EMC. Le montage mural est standard, le montage sur rail DIN est disponible en option (kit DK-25). Un bouton de reset est présent.

Plage de température étendue

Le SE5201B-M1-TB-EU opère de -40 à 70°C (température de stockage -40 à 85°C), avec humidité relative de 5 à 95 % (sans condensation).

Certifications et fiabilité

• Sécurité : EN 60950-1, EN 62368-1
• CEM : FCC Part 15 Class A, EN 55032, EN 61000-6-4, EN 61000-3-2/3-3, EN 55024, EN 61000-6-2
• Tests mécaniques : choc, chute et vibration selon MIL-STD-810F
• MTBF : 25,29 ans selon MIL-STD-217F à 25°C
• Garantie : 5 ans

Applications

Idéal pour l'automatisation industrielle : automates programmables (PLC), interfaces homme-machine (HMI), lecteurs de codes-barres, terminaux de saisie, systèmes Kanban électroniques, systèmes de contrôle d'atelier et systèmes Pick-to-Light.
