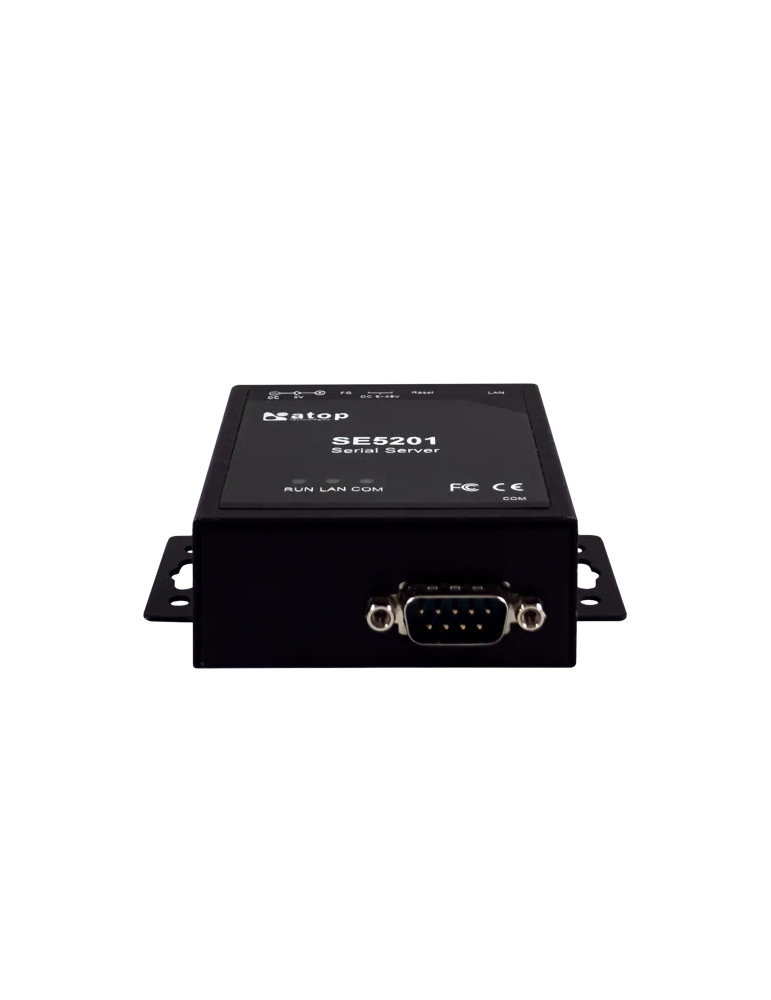

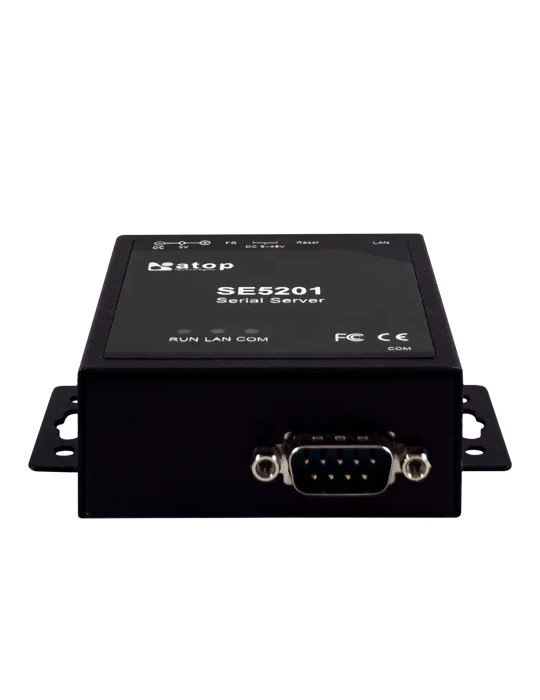

Atop SE5201B-Q-T-C1-TB-EU-GPS

Convertisseur série-Ethernet industriel compact pour l'intégration de périphériques série dans les réseaux Ethernet

Le convertisseur série-Ethernet Atop SE5201B-Q-T-C1-TB-EU-GPS permet de transformer n'importe quel équipement série en périphérique compatible Ethernet. Cette solution de connectivité industrielle autorise la configuration, le contrôle et la supervision de périphériques série legacy via LAN, WAN ou Internet, éliminant les déplacements sur site et facilitant l'intégration dans les architectures Industry 4.0 et IIoT.

Équipé d'un port série sélectionnable par logiciel (RS-232/422/485) et d'un port RJ45 10/100 Mbps, ce convertisseur série offre une installation simple et des options de configuration multiples (Telnet, interface Web, utilitaires Windows). Le logiciel VirtualCOM permet aux applications Windows d'accéder aux périphériques série en mappant des ports COM virtuels vers le serveur série SE5201.

Le boîtier métallique robuste assure une protection EMC élevée, idéale pour les environnements industriels exigeants : automates programmables, IHM, lecteurs de codes-barres, terminaux de données, systèmes Kanban électroniques et systèmes de contrôle d'atelier.

Interface réseau Ethernet Fast Ethernet

• 1 port RJ45 10/100BASE-T(X) avec auto-négociation
• Fonction Auto MDI/MDI-X intégrée
• Conformité IEEE 802.3 (10BaseT) et IEEE 802.3u (100BaseT)

Interface série polyvalente configurable par logiciel

• 1 port série RS-232/422/485 sélectionnable par logiciel
• Connecteur : bornier 5 broches (-TB)
• Débits : 1 200 à 230 400 bps
• Parité : None, Odd, Even, Space, Mark
• Bits de données : 7 ou 8
• Bits d'arrêt : 1 ou 2
• Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Protocoles et modes de communication

• Protocoles supportés : TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP, SNMP v1/v2c/v3
• Mode TCP Client : destination unique ou VirtualCOM
• Mode TCP Server : 4 connexions simultanées, VirtualCOM ou reverse Telnet
• Mode UDP : jusqu'à 4 plages d'adresses IP
• Configuration : utilitaire de gestion Atop, interface Web, Telnet, CLI
• Logiciel VirtualCOM pour Windows et Linux

Alimentation redondante pour fonctionnement continu

• Bornier verrouillable 3 broches 5,08 mm : 9-30 VCC
• Connecteur DC Jack : 5 VCC
• Consommation : < 1,5 W @ 9 VCC
• Redondance d'alimentation intégrée
• Protection contre les inversions de polarité

Boîtier métallique robuste pour environnements industriels

• Dimensions (L x H x P) : 88,5 x 78,3 x 27,8 mm (avec partie de montage mural)
• Poids : 185 g
• Installation : montage mural ou rail DIN (en option)
• Bouton de réinitialisation intégré

Température de fonctionnement étendue

• Plage de température de fonctionnement : -40 à 70°C
• Température de stockage : -40 à 85°C
• Humidité relative ambiante : 5 à 95 % (sans condensation)

Certifications et conformité

• Sécurité : EN 60950-1 / EN 62368-1
• CEM : FCC Part 15 Subpart B Class A, EN 55032, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-2
• Conformité RoHS 2 et REACH
• Tests : IEC 61000-4-2 (décharge électrostatique), IEC 61000-4-3 (susceptibilité rayonnée), IEC 61000-4-4 (transitoires rapides), IEC 61000-4-5 (surtensions), IEC 61000-4-6 (susceptibilité conduite), IEC 61000-4-8 (champ magnétique), IEC 61000-4-11 (creux de tension)

Fiabilité et garantie

• Tests : MIL-STD-810F Method 516.5 (choc et chute), MIL-STD-810F Method 514.5 C-1 & C-2 (vibrations)
• MTBF : 25,29 ans selon MIL-HDBK-217F à 25°C
• Garantie : 5 ans

Applications industrielles

• Automates programmables industriels (API)
• Interfaces homme-machine (IHM)
• Lecteurs de codes-barres et terminaux de données
• Systèmes Kanban électroniques
• Systèmes de contrôle d'atelier
• Systèmes Pick-to-Light
• Automatisation de fabrication et industrielle
