Atop SE5201B-Q-T-C1-TB-EU

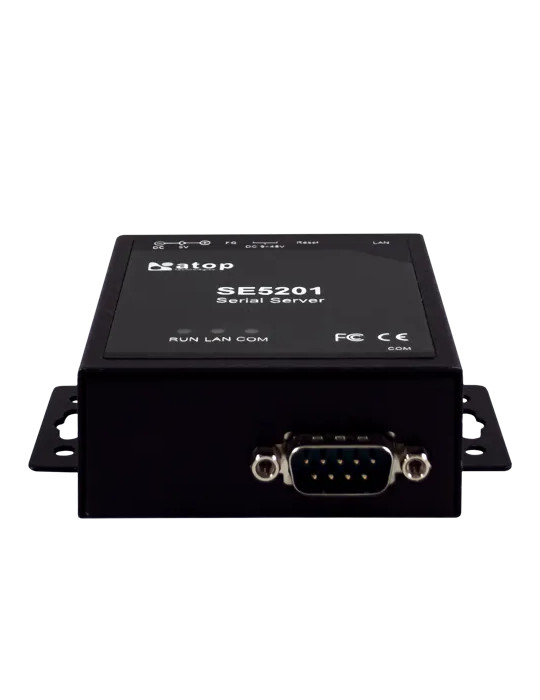

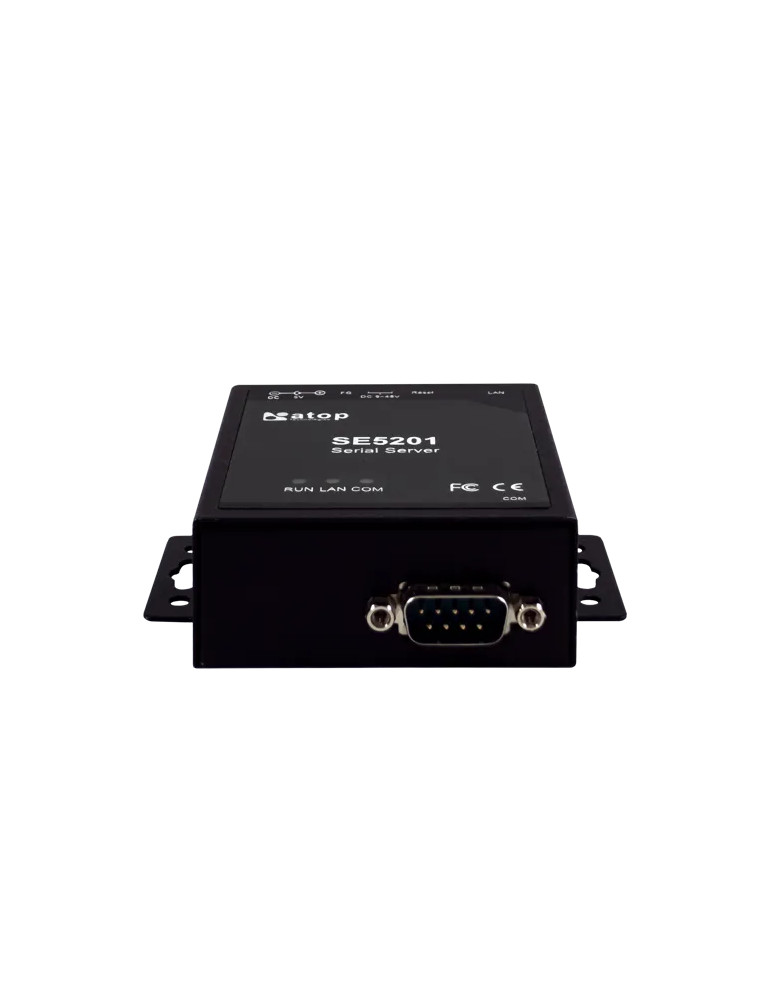

Serveur de périphérique série industriel compact Atop SE5201B-Q-T-C1-TB-EU

Le serveur de périphérique série industriel Atop SE5201B-Q-T-C1-TB-EU permet de transformer tout périphérique série en un équipement compatible Ethernet. Il offre ainsi la possibilité de contrôler et superviser vos périphériques série existants via LAN, WAN ou Internet, éliminant les contraintes de configuration et de dépannage sur site.

Cette solution facilite l'intégration des équipements série dans les architectures modernes d'automatisation industrielle et IIoT, prolongeant leur durée de vie utile sans nécessiter de remplacement matériel coûteux.

Port série multi-protocole configurable par logiciel

Le SE5201B-Q-T-C1-TB-EU dispose d'un port série unique sélectionnable par logiciel supportant les standards RS-232, RS-422 et RS-485 2 fils. Le connecteur Terminal Block 5 broches facilite l'installation industrielle sur site.

• 1 port série RS-232/422/485 sélectionnable par logiciel
• Connecteur Terminal Block 5 broches
• Vitesses de transmission de 1200 à 230 400 bauds
• Parité configurable : None, Odd, Even, Space, Mark
• Bits de données : 7 ou 8
• Bits d'arrêt : 1 ou 2
• Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Interface Ethernet et protocoles de communication

L'interface réseau Fast Ethernet 10/100Mbps avec auto-négociation et Auto MDI/MDI-X simplifie le câblage et l'intégration réseau.

• 1 port RJ45 10/100Mbps Fast Ethernet
• IEEE 802.3 10BaseT et IEEE 802.3u 100BaseT(X)
• Auto-négociation de vitesse
• Auto MDI/MDI-X
• Protocoles : TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP, SNMPv1/v2c/v3

Modes de liaison flexibles

Le serveur série propose plusieurs modes de fonctionnement adaptés aux différentes architectures de communication industrielle.

• Mode TCP Client : destination unique ou VirtualCOM
• Mode TCP Server : 4 connexions simultanées, VirtualCOM ou Reverse Telnet
• Mode UDP : jusqu'à 4 plages d'adresses IP
• Support Tunneling pour communications transparentes

Configuration et administration simplifiées

Plusieurs options de configuration sont disponibles pour s'adapter aux différents environnements de déploiement.

• Configuration via interface Web
• Console Telnet et CLI
• Utilitaire de gestion Windows (Atop Management Utility)
• Logiciel de redirection VirtualCOM pour Windows et Linux
• Mise à jour firmware à distance via Ethernet

Alimentation redondante et protection

Le système d'alimentation offre flexibilité et protection pour assurer la continuité de service.

• Connecteur Terminal Block 3 broches verrouillable : 9-30VDC
• Prise DC Jack : 5VDC
• Entrées d'alimentation redondantes
• Protection contre les inversions de polarité
• Consommation : < 1,5W @ 9VDC

Boîtier métallique robuste et protection EMC renforcée

Le boîtier métallique industriel assure une protection électromagnétique élevée conforme aux standards les plus exigeants.

• Dimensions (L x H x P) : 88,5 x 78,3 x 27,8 mm (avec support mural)
• Poids : 185 g
• Montage mural ou rail DIN (kit optionnel)
• Bouton de réinitialisation
• Température de fonctionnement : -40°C à +70°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5% à 95% (sans condensation)

Certifications et protection EMC industrielle

• Sécurité : EN 60950-1 / EN62368-1
• CEM : FCC Part 15 Class A, EN 55032, EN61000-6-4, EN 55024, EN61000-6-2
• Décharge électrostatique IEC 61000-4-2 : ±4kV contact, ±8kV air
• Immunité rayonnée IEC 61000-4-3 : 10V/m (80-1000MHz)
• Transitoires électriques rapides IEC 61000-4-4 : ±2kV port AC, ±1kV ports DC et signaux
• Ondes de choc IEC 61000-4-5 : jusqu'à ±2kV selon port
• Conformité RoHS 2 et REACH

Fiabilité et environnement industriel

• Tests conformes MIL-STD-810F (chocs, chutes, vibrations)
• MTBF : 25,29 ans selon MIL-HDBK-217F à 25°C
• Garantie : 5 ans

Applications industrielles typiques

Le SE5201B-Q-T-C1-TB-EU s'intègre dans de nombreuses applications d'automatisation industrielle nécessitant la mise en réseau de périphériques série.

• Automates programmables (PLC)
• Interfaces homme-machine (HMI)
• Lecteurs de codes-barres
• Terminaux de saisie de données
• Systèmes Kanban électroniques
• Systèmes de contrôle d'atelier
• Systèmes Pick-to-Light
