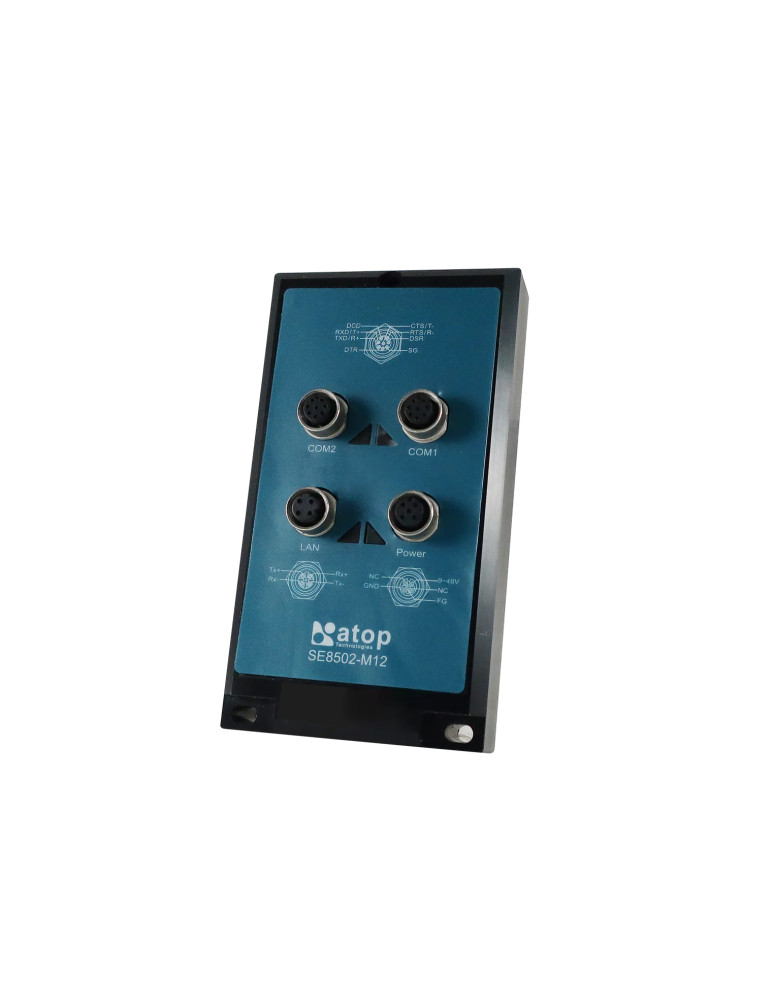

Atop SE8502-Sis-M12

Le serveur série industriel Atop SE8502-Sis-M12 offre une solution robuste pour la conversion et le contrôle à distance d'équipements série dans les environnements ferroviaires et industriels sévères. Certifié EN50155 et EN50121-4, ce serveur série étanche IP68 garantit une connectivité fiable même en présence d'humidité, de poussière, de vibrations et de températures extrêmes de -40°C à +75°C.

Interface série isolée 2 kV

• 2 ports série M12 8 broches avec isolation galvanique 2 kV
• Modes RS-232, RS-422 ou RS-485 sélectionnables par logiciel
• Débits de 110 bps à 230 kbps (modèle Sis)
• Parité : None, Odd, Even, Mark, Space
• Bits de données : 5, 6, 7, 8
• Bits d'arrêt : 1, 2
• Contrôle de flux : None, Xon/Xoff, RTS/CTS

Connectivité Ethernet industrielle

• 1 port Ethernet 10/100 Mbps M12 4 broches D-coded
• Auto-négociation full duplex
• Auto MDI/MDI-X
• Conformité IEEE 802.3 (10BASE-T) et IEEE 802.3u (100BASE-TX)

Modes de fonctionnement réseau

• TCP serveur / TCP client
• UDP
• Mode Virtual COM pour redirection série sous Windows/Linux
• Protocoles supportés : IPv4, ICMP, TCP, UDP, DHCP Client, SNMP, HTTP, Telnet, RFC2217, NTP, DNS, SMTP

Configuration et supervision à distance

• Serveur Web intégré
• Console série et Telnet
• Utilitaire de gestion Windows (Atop Management Utility)
• Mise à jour firmware à distance via Ethernet
• Utilitaire Windows pour configuration IP
• Logiciel VirtualCOM pour Windows et Linux

Conception robuste IP68

• Boîtier aluminium rigide étanche IP68 (testé 1 heure sous l'eau selon IEC/EN60529)
• Connecteurs M12 métalliques résistants aux vibrations
• Alimentation : 9-48 VDC via connecteur M12 5 broches A-coded
• Consommation : 3,6 W max (0,40 A max)
• Dimensions : 135,5 × 64,9 × 25,1 mm
• Poids : 700 g
• Montage mural

Certifications ferroviaires et industrielles

• Certification ferroviaire : EN50155, EN50121-3-2, EN50121-4
• Protection ESD : ±6 kV (contact), ±8 kV (air) selon IEC 61000-4-2
• Immunité aux chocs électriques rapides : ±2 kV (alimentation DC et AC), ±1 kV (ports série) selon IEC 61000-4-4
• Protection contre les surtensions : ±2 kV (ligne à masse) selon IEC 61000-4-5
• Chocs : IEC 60068-2-27
• Vibrations : IEC 60068-2-64
• MTBF : 264 711 heures (30,21 ans) selon MIL-HDBK-217F

Indicateurs LED

• COM (activité série)
• LAN (activité Ethernet)
• RUN (état de fonctionnement)

Conformité et garantie

• Compatibilité électromagnétique : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4
• RoHS 2 et REACH conformes
• Garantie : 5 ans
