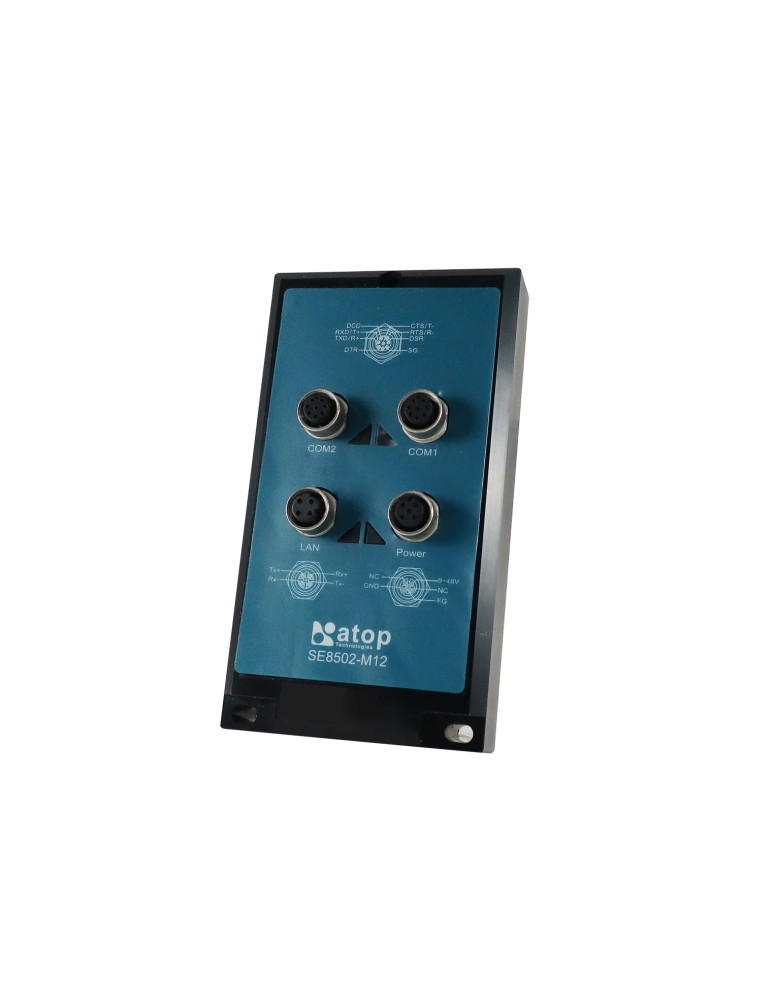

Atop SE8502-M12

Le convertisseur série industriel Atop SE8502-M12 répond aux exigences de fiabilité dans les environnements hostiles : humidité élevée, poussières, vibrations, températures extrêmes et interférences électriques. Certifié IP68 et équipé de connecteurs M12, ce dispositif assure une connexion sécurisée et résiste aux vibrations dans les véhicules en mouvement ou sur sites industriels.

Robustesse industrielle et certifications ferroviaires

Le boîtier aluminium rigide répond à la norme IP68 et garantit une étanchéité totale. La plage de température de fonctionnement de -40°C à +75°C permet l'utilisation dans les installations soumises à des variations thermiques importantes. Le SE8502-M12 dispose des certifications ferroviaires EN50155 et EN50121-4, ainsi que des conformités EMC (EN55032, EN55024) et EMS (IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5).

Connectivité série multi-protocole

Le convertisseur intègre 2 ports série avec connecteurs M12 8 broches. Les interfaces supportent les modes RS-232, RS-422 et RS-485 sélectionnables par logiciel. Les débits de transmission s'étendent de 110 bps à 921 kbps. Les modes de liaison disponibles incluent TCP serveur/client, UDP et VirtualCOM pour la redirection logicielle sous Windows et Linux.

Interface réseau Ethernet

Le port réseau RJ45 (connecteur M12 4 broches) offre une connectivité Fast Ethernet 10/100 Mbps avec auto-négociation full duplex. La fonction Auto MDI/MDI-X simplifie le câblage. Les protocoles supportés comprennent IPv4, ICMP, TCP, UDP, DHCP Client, SNMP, HTTP, Telnet, RFC2217, NTP, DNS et SMTP.

Configuration et gestion

• Serveur Web intégré pour la configuration via navigateur
• Utilitaire de gestion Windows (Management Utility)
• Console série et interface Telnet
• Mise à jour firmware à distance via Ethernet
• Utilitaire Windows pour la configuration IP

Caractéristiques de protection

• Décharge électrostatique (ESD) : ±6 kV contact, ±8 kV air (IEC 61000-4-2)
• Transitoires électriques rapides (EFT) : ±2 kV ports alimentation, ±1 kV ports signal (IEC 61000-4-4)
• Surtensions : ±2 kV ligne-masse ports alimentation, ±2 kV ports signal (IEC 61000-4-5)
• Immunité aux champs magnétiques : 10 A/m (IEC 61000-4-8)

Alimentation et consommation

L'entrée accepte une tension de 9 à 48 VCC via connecteur M12 5 broches. La consommation maximale atteint 3,6 W (0,40 A maximum). Cette plage large facilite l'intégration dans des systèmes industriels aux standards d'alimentation variés.

Dimensions et montage

Le boîtier mesure 135,5 × 64,9 × 25,1 mm pour un poids de 700 g. Le montage mural permet une installation flexible. Les LED COM, LAN et RUN indiquent l'état de fonctionnement des interfaces série, réseau et du système.

Fiabilité et garantie

Le MTBF calculé selon MIL-HDBK-217F atteint 264 711 heures (30,21 ans) à 25°C. Le produit bénéficie d'une garantie de 5 ans. Les conformités RoHS 2 et REACH attestent de la conformité environnementale.
