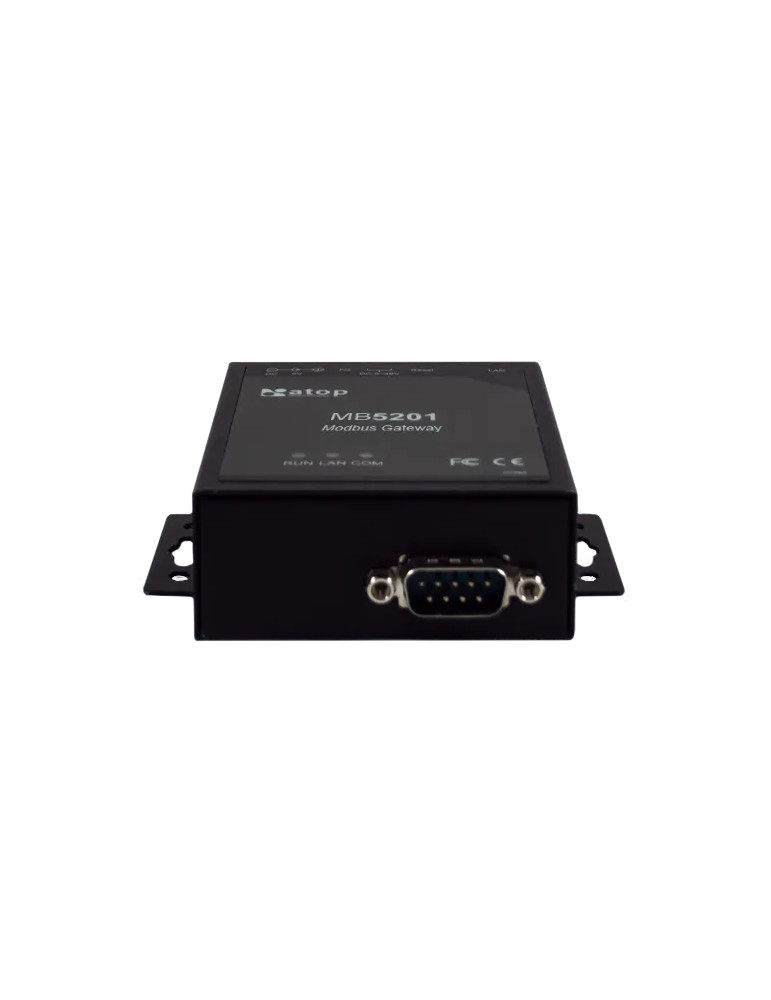

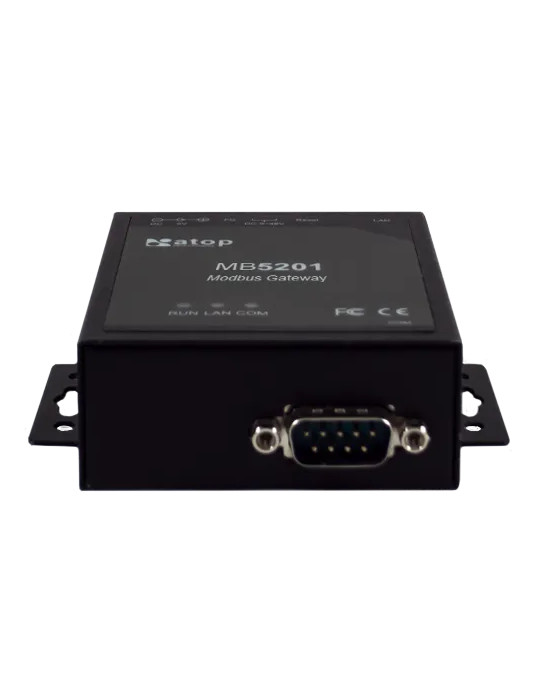

Atop MB5201-DB

La passerelle Modbus Atop MB5201-DB assure la conversion de protocoles Modbus entre réseaux Ethernet et série pour l'intégration d'équipements industriels dans des architectures de supervision et de contrôle. Dotée d'un port série RS-232/422/485 configurable par logiciel et d'un port Ethernet Fast 10/100 Mbps, elle permet de connecter des automates, capteurs et dispositifs série à un réseau IP. Son boîtier métal compact avec connecteur DB9 mâle garantit la fiabilité en environnement industriel sévère.

Conversion de protocoles Modbus TCP/RTU/ASCII

Le MB5201-DB prend en charge la conversion bidirectionnelle entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII. Il fonctionne en mode serveur ou client TCP, en maître ou esclave série, et supporte jusqu'à 16 clients Modbus TCP simultanés ainsi que 32 connexions esclaves. Le routage d'identifiants Modbus permet de gérer plusieurs périphériques série via une seule connexion Ethernet.

Interface série RS-232/422/485 configurable

Le port série unique, équipé d'un connecteur DB9 mâle, offre une sélection logicielle entre les modes RS-232, RS-422 et RS-485 2 fils. Les débits de communication vont de 1 200 à 230 400 bauds, avec paramétrage de la parité (None/Odd/Even/Space/Mark), des bits de données (7 ou 8 bits), des bits d'arrêt (1 ou 2) et du contrôle de flux (None/Xon-Xoff/RTS-CTS en RS-232).

Connectivité Ethernet 10/100 Mbps auto-négociée

L'interface réseau Ethernet 10/100BaseT(X) dispose d'un port RJ45 avec auto-négociation de vitesse et auto MDI/MDI-X. La passerelle intègre les protocoles TCP, IPv4, UDP, DHCP client, HTTP, HTTPS, Telnet, ARP et SNMPv1/v2c/v3. Elle offre également les modes TCP serveur/client, UDP, Virtual COM et Tunneling pour s'adapter à différentes architectures réseau.

Configuration et mise à jour à distance

Le MB5201-DB se configure via interface Web, console Telnet ou utilitaire Windows Atop Management Utility. Le logiciel de redirection Virtual COM pour Windows et Linux permet de créer des ports COM virtuels accessibles sur le réseau. La mise à jour du firmware s'effectue à distance via Ethernet depuis un PC, sans intervention physique.

Protection EMC industrielle et boîtier métal robuste

Le boîtier métal garantit une protection EMC industrielle conforme aux normes EN 55032, EN 61000-6-4, EN 55024 et EN 61000-6-2. La passerelle résiste aux chocs, vibrations et températures étendues de -40 à 70°C. Les tests de compatibilité électromagnétique incluent les décharges électrostatiques (±4 kV contact/±8 kV air), les transitoires rapides (±1 kV), les surtensions (±1 kV) et les champs magnétiques (30 A/m).

Alimentation redondante double entrée

L'alimentation accepte deux sources d'entrée redondantes pour garantir la continuité de fonctionnement : une entrée 9-30 VDC via bornier sécable 3 points 5,08 mm et une entrée 5 VDC via connecteur DC jack. La consommation ne dépasse pas 1,5 W sous 9 VDC. La protection contre les inversions de polarité évite les endommagements en cas de câblage incorrect.

Montage mural ou sur rail DIN

Les dimensions compactes de 88,5 x 84 x 27,8 mm avec support mural et connecteur DB9 (poids 185 g) permettent un montage mural direct. Un kit de fixation sur rail DIN en plastique (référence DK-25) est disponible en option pour une installation en armoire industrielle. Le bouton de réinitialisation facilite le retour aux paramètres d'usine.

Certifications et fiabilité industrielle

La passerelle Atop MB5201-DB est certifiée EN 60950-1/EN 62368-1 (sécurité), FCC Part 15 Class A et conforme RoHS 2 et REACH. Les tests mécaniques selon MIL-STD-810F (chocs, chutes, vibrations) et le MTBF de 25,29 ans selon MIL-HDBK-217F à 25°C attestent de sa robustesse. La garantie constructeur s'étend sur 5 ans.

• 1 port série RS-232/422/485 configurable par logiciel, connecteur DB9 mâle
• 1 port Ethernet 10/100 Mbps RJ45 auto-négocié avec auto MDI/MDI-X
• Conversion Modbus TCP/RTU/ASCII avec routage d'identifiants Modbus
• 16 clients Modbus TCP et 32 connexions esclaves simultanées
• Débits série de 1 200 à 230 400 bauds, parité et contrôle de flux configurables
• Configuration via interface Web, Telnet, utilitaire Windows
• Mise à jour du firmware à distance via Ethernet
• Logiciel Virtual COM pour Windows et Linux (redirection de ports série)
• Alimentation redondante double entrée : 9-30 VDC (bornier) et 5 VDC (DC jack)
• Consommation inférieure à 1,5 W sous 9 VDC
• Protection contre les inversions de polarité
• Boîtier métal compact 88,5 x 84 x 27,8 mm, poids 185 g
• Montage mural ou sur rail DIN (kit optionnel DK-25)
• Température de fonctionnement : -40 à 70°C
• Protection EMC industrielle (EN 55032, EN 61000-6-4, EN 55024, EN 61000-6-2)
• Tests selon MIL-STD-810F (chocs, vibrations), MTBF 25,29 ans
• Protocoles : TCP, IPv4, UDP, DHCP, HTTP, HTTPS, Telnet, ARP, SNMPv1/v2c/v3
• Modes : TCP serveur/client, UDP, Virtual COM, Tunneling
• Certifications : EN 60950-1/EN 62368-1, FCC Part 15 Class A, RoHS 2, REACH
• Garantie constructeur 5 ans
