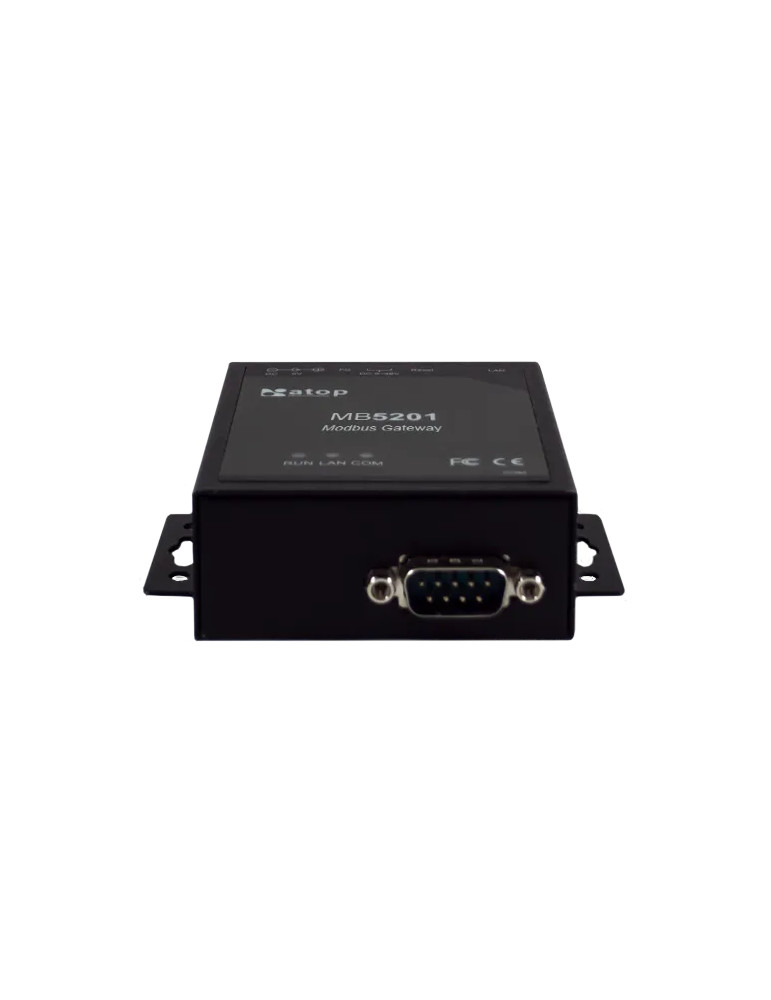

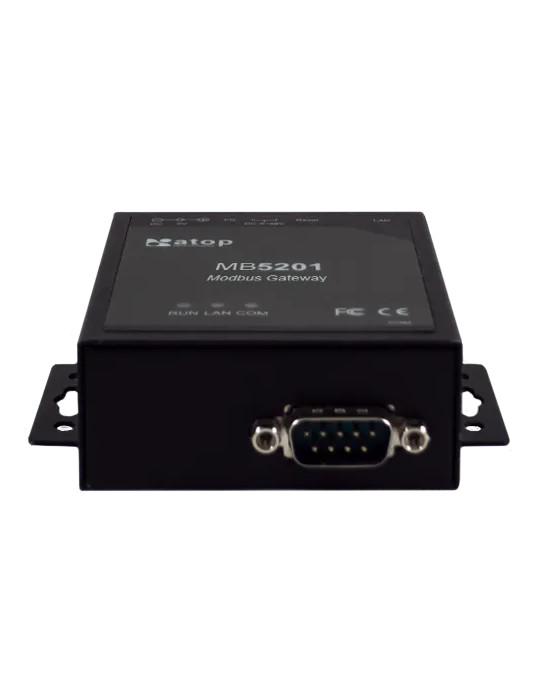

Atop MB5201-TB

La passerelle Atop MB5201-TB assure la conversion entre protocoles Modbus TCP, Modbus RTU et Modbus ASCII pour l'intégration d'équipements série dans des architectures Ethernet industrielles. Elle dispose d'un port série RS-232/422/485 configurable par logiciel avec bornier à 5 pôles et d'un port Ethernet 10/100 Mbps RJ45. Son boîtier métallique compact et sa protection CEM industrielle renforcée la destinent aux environnements exigeants.

Conversion Modbus et routage d'ID

La MB5201-TB convertit les trames entre Modbus TCP, Modbus RTU et Modbus ASCII sur l'ensemble des interfaces supportées. Elle assure le routage d'ID Modbus et permet d'intégrer des infrastructures matérielles complexes dans une architecture réseau simplifiée. La passerelle supporte les modes TCP serveur/client, UDP, Virtual COM et tunneling.

Interface série universelle

Le port série configurable par logiciel supporte les standards RS-232, RS-422 et RS-485 2 fils avec débits de 1200 à 230 400 bps. Le bornier à 5 pôles assure un raccordement direct des câbles série sans connecteur DB9. La configuration s'effectue via interface Web, console Telnet ou utilitaire Windows fourni.

Connectivité Ethernet Fast

• Port Ethernet 10/100 Mbps RJ45 avec auto-négociation
• Auto MDI/MDI-X
• Protocoles TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP, SNMPv1/v2c/v3
• Mise à jour du firmware via Ethernet depuis un PC distant

Paramètres série configurables

• Parité : None, Odd, Even, Space, Mark
• Bits de données : 7, 8
• Bits d'arrêt : 1, 2
• Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Capacités Modbus étendues

La passerelle supporte jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées. Les modes maître/esclave sont disponibles en Modbus RTU/ASCII côté série. Un logiciel de redirection Virtual COM est fourni pour Windows et Linux.

Alimentation redondante

• Bornier verrouillable 3 pôles 5,08 mm : 9-30 VCC
• Connecteur DC Jack : 5 VCC
• Consommation : inférieure à 1,5 W à 9 VCC
• Protection contre l'inversion de polarité

Construction industrielle robuste

Le boîtier métallique compact (88,5 x 78,3 x 27,8 mm avec support mural) offre une protection CEM industrielle conforme aux normes IEC 61000-4. La passerelle résiste aux chocs et vibrations selon MIL-STD-810F et fonctionne de -40 à 70°C. Le montage mural est intégré, un kit de fixation sur rail DIN est disponible en option.

Robustesse CEM industrielle

• Décharge électrostatique IEC 61000-4-2 : contact ±4 kV, air ±8 kV
• Susceptibilité rayonnée IEC 61000-4-3 : 10 V/m (80-1000 MHz)
• Transitoires électriques rapides IEC 61000-4-4 : ±1,0 kV
• Champ magnétique IEC 61000-4-8 : 30 A/m

Certifications et fiabilité

Conforme EN 60950-1, EN62368-1, FCC Part 15 Class A, EN 55032, EN 55024, RoHS 2 et REACH. MTBF de 25,29 ans selon MIL-HDBK-217F à 25°C. Garantie 5 ans constructeur.
