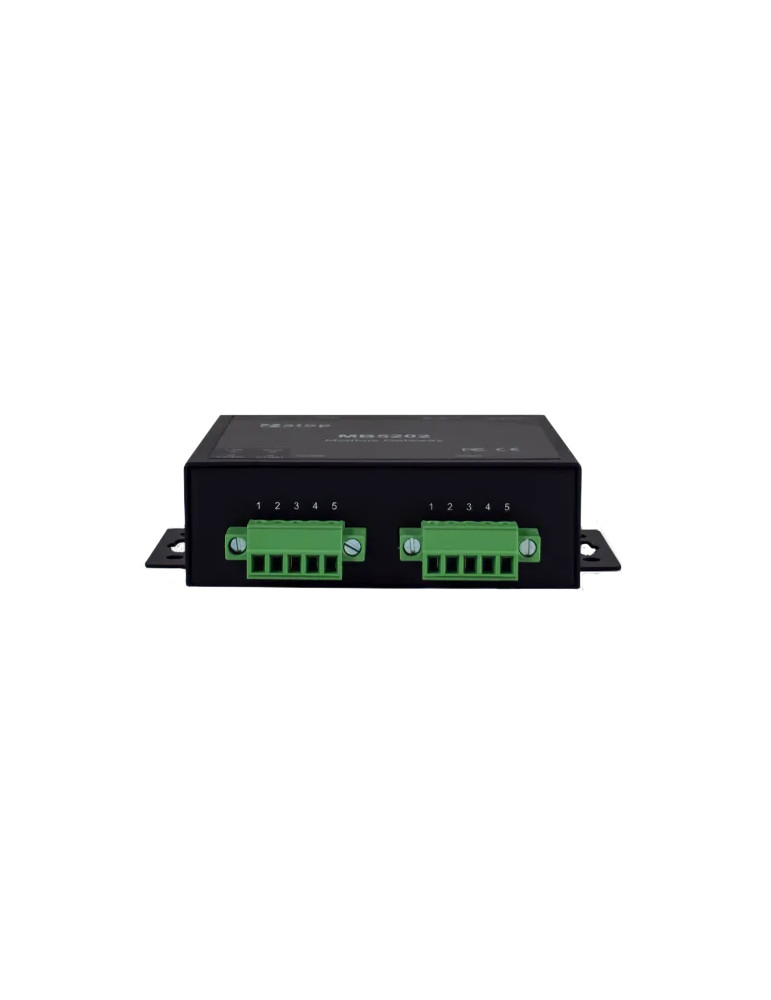

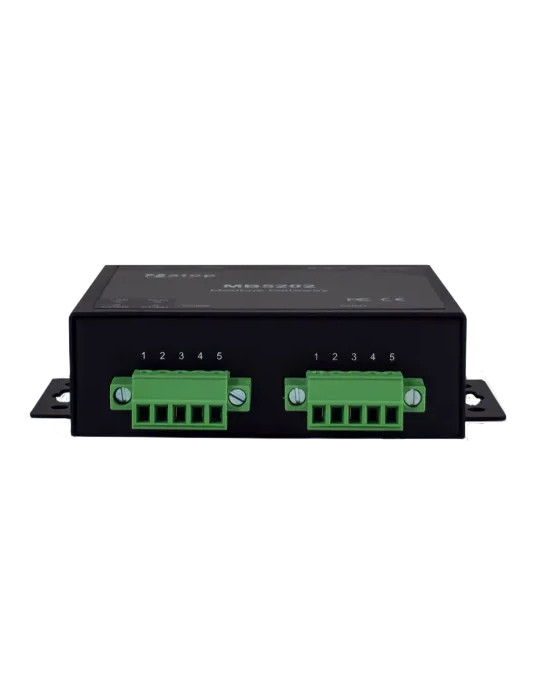

Atop MB5202-DB

La passerelle Modbus Atop MB5202-DB offre une connectivité flexible entre réseaux série et Ethernet pour les applications industrielles. Avec ses deux ports série configurables RS-232/422/485 et son port Ethernet 10/100BASE-T, elle assure la conversion entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII. Le connecteur DB9 mâle facilite le raccordement aux équipements série existants, tandis que le boîtier métallique compact garantit une installation durable en environnement industriel.

Interfaces série polyvalentes

Le MB5202-DB dispose de 2 ports série configurables par logiciel :

• Port 1 : RS-232 (DB9 complet) / RS-422 / RS-485 2 fils sélectionnable
• Port 2 : RS-232 / RS-422 / RS-485 2 fils sélectionnable
• Connecteur DB9 mâle 9 broches pour raccordement direct
• Débits configurables de 1200 à 230400 bauds
• Parité : Aucune, Paire, Impaire, Espace, Marque
• Contrôle de flux : Aucun, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Conversion et routage Modbus

• Support des protocoles Modbus TCP, Modbus RTU et Modbus ASCII
• Conversion bidirectionnelle entre protocoles Modbus
• Fonction de routage par ID Modbus
• Modes Virtual COM et Tunneling
• Mode TCP serveur : jusqu'à 4 connexions simultanées
• Mode TCP client : destination unique ou Virtual COM
• Mode UDP : jusqu'à 4 plages IP

Connectivité réseau

• 1 port Ethernet 10/100BASE-T RJ-45
• Conformité IEEE 802.3 (10BASE-T) et IEEE 802.3u (100BASE-T)
• Protocoles : TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP
• Support SNMP v1, v2c et v3 pour l'intégration réseau

Configuration et gestion

• Interface Web intégrée pour configuration à distance
• Utilitaire de gestion ATOP pour Windows
• Configuration via Telnet et CLI
• Mise à jour firmware à distance via Ethernet
• Logiciel de redirection Virtual COM pour Windows/Linux
• Bouton de réinitialisation physique

Alimentation redondante

• Double entrée DC pour continuité de service
• Bloc à bornes verrouillable 3 broches 5,08 mm : 9-30 VDC
• Jack DC verrouillable : 5 VDC
• Consommation : <9W
• Protection contre les inversions de polarité

Construction robuste pour environnements industriels

• Boîtier métallique robuste avec protection EMC industrielle
• Dimensions (avec support mural et DB9) : 80,3 x 108,2 x 27,5 mm (L x H x P)
• Poids : 200 g
• Montage mural inclus ou rail DIN (kit optionnel DK-25)
• Température de fonctionnement : -20°C à +70°C
• Humidité relative : 5 à 95% sans condensation

Certifications et conformité

• Sécurité : EN62368-1
• CEM : FCC Part 15 Class A, EN 55032, EN 61000-6-4, EN 55024, EN 61000-6-2
• Protection ESD : ±4 kV (contact), ±8 kV (air)
• Protection EFT : ±2,0 kV (alimentation), ±1,0 kV (signaux)
• Tests mécaniques : MIL-STD-810F (chocs, chutes, vibrations)
• Conformité RoHS
• Garantie : 5 ans
• Fabriqué à Taïwan

Accessoires optionnels disponibles

• Adaptateurs secteur 100-240 VAC vers 12 VDC (US/EU)
• Adaptateurs secteur 100-240 VAC vers 5 VDC avec jack verrouillable (US/EU)
• Convertisseur DB9 femelle vers bornier TB5
• Adaptateur DB9(M)-DB9(F) pour compatibilité MB50XX
• Kit de montage rail DIN plastique DK-25
