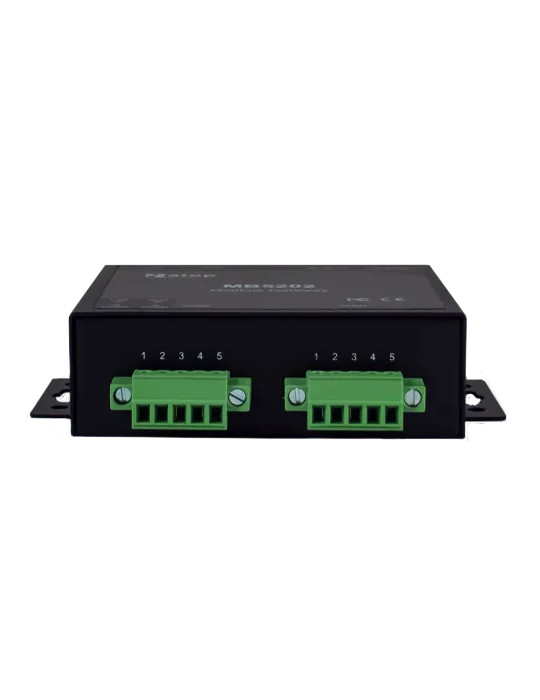

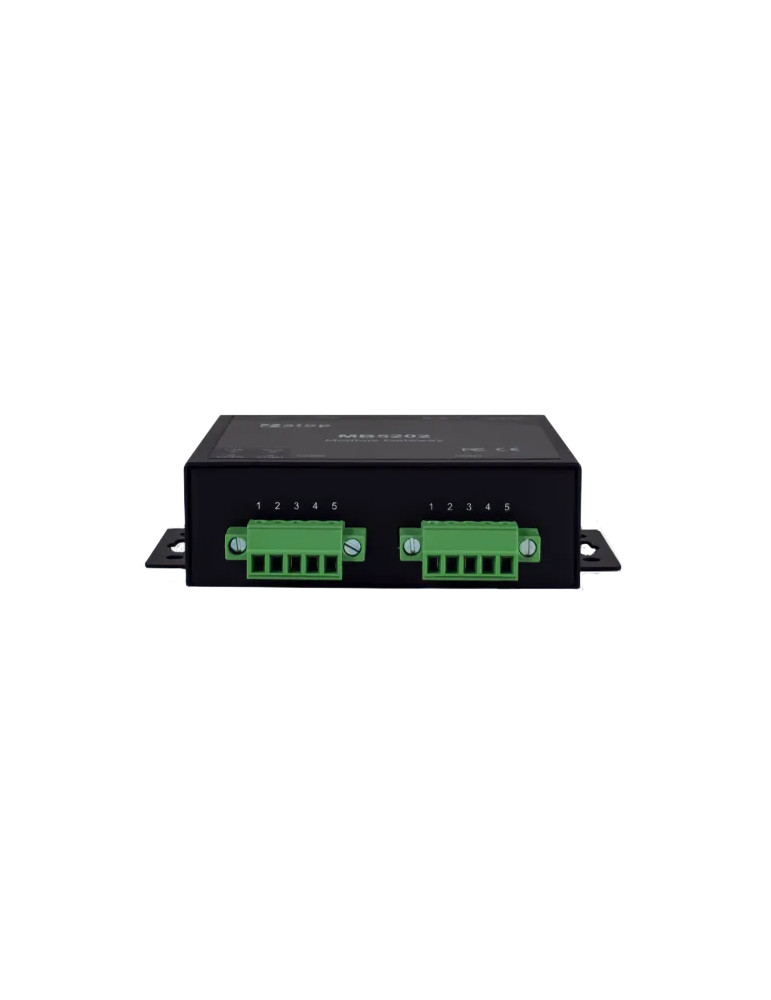

Atop MB5202-SFP-DB
Passerelle Modbus TCP/RTU/ASCII 2 ports avec slot SFP 100BASE-FX, interfaces série RS-232/422/485 DB9, routage ID Modbus, alimentation redondante 9-30VDC.
1P1MB520200004G
Le MB5202-SFP-DB est une passerelle Modbus compacte pour l'intégration de réseaux Modbus hétérogènes. Conçu pour le montage sur terrain, ce boîtier de connexion convertit les protocoles Modbus TCP, Modbus RTU et Modbus ASCII entre différentes interfaces physiques, tout en offrant un routage d'ID Modbus pour simplifier l'architecture réseau.
Architecture réseau flexible
Le MB5202-SFP-DB dispose d'un slot SFP 100BASE-FX permettant l'intégration de transceivers fibre optique. Les deux ports série logiciels configurables supportent RS-232, RS-422 et RS-485 via un connecteur DB9 mâle. Cette flexibilité matérielle permet de connecter directement les équipements existants sans adaptation complexe.
Conversion et routage Modbus
La passerelle assure la conversion entre Modbus TCP, Modbus RTU et Modbus ASCII sur l'ensemble des interfaces. Le routage d'ID Modbus permet de segmenter et d'organiser les réseaux Modbus complexes en une topologie unifiée, facilitant la supervision centralisée des équipements.
Modes de fonctionnement réseau
Le MB5202-SFP-DB fonctionne en mode TCP serveur (jusqu'à 4 connexions simultanées), TCP client, ou UDP (jusqu'à 4 plages IP). Les modes VirtualCOM et tunneling permettent l'intégration avec les logiciels de supervision existants. Le support de SNMPv1/v2c/v3 facilite la remontée d'informations vers les systèmes SCADA.
Configuration et gestion
La configuration s'effectue via interface Web, Telnet ou utilitaire Windows. Les protocoles HTTPS et SSH sécurisent les accès distants. La mise à jour du firmware s'effectue directement via Ethernet depuis un PC distant.
Connectique série
- 2 ports série configurables par logiciel
- Port 1 : RS-232 full-function, RS-422 ou RS-485 2 fils
- Port 2 : RS-232, RS-422 ou RS-485 2 fils
- Débits : 1 200 à 230 400 bps
- Connecteur DB9 mâle
- Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232 uniquement)
Alimentation redondante
Deux entrées d'alimentation indépendantes assurent la continuité de fonctionnement : bornier lockable 3 broches 5,08 mm pour 9-30VDC et jack DC pour 5VDC. La consommation maximale est inférieure à 9 W. Une protection contre l'inversion de polarité est intégrée.
Installation et dimensions
Le boîtier métallique renforcé se monte en fixation murale ou sur rail DIN (kit optionnel). Dimensions : 81,4 × 108,2 × 27,5 mm (L × H × P, avec fixation murale, SFP et connecteur DB9). Poids : 200 g. Un bouton de réinitialisation est accessible en face avant.
Plage de température et environnement
- Température de fonctionnement : -20°C à +70°C
- Température de stockage : -40°C à +85°C
- Humidité relative : 5 à 95 % sans condensation
Protocoles et standards
Conformité IEEE 802.3 pour 10BASE-T, IEEE 802.3u pour 100BASE-T(X) et 100BASE-FX. Support des protocoles TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP. Certifications EN62368-1 (sécurité), EN 55032, EN61000-6-4 (CEM), FCC Part 15 Class A. Conformité RoHS.
Tests de robustesse
Qualifié selon IEC 61000-4-2 (décharge électrostatique ±4kV contact, ±8kV air), IEC 61000-4-3 (immunité RF 10V/m), IEC 61000-4-4 (transitoires rapides ±2kV alimentation, ±1kV signal), IEC 61000-4-5 (surtensions), et MIL-STD-810F (chocs, chutes, vibrations).
Garantie et fiabilité
Fabriqué à Taïwan, le MB5202-SFP-DB bénéficie d'une garantie de 5 ans. Protection EMC renforcée pour environnements industriels sévères.
