Atop MB5202-SFP-TB

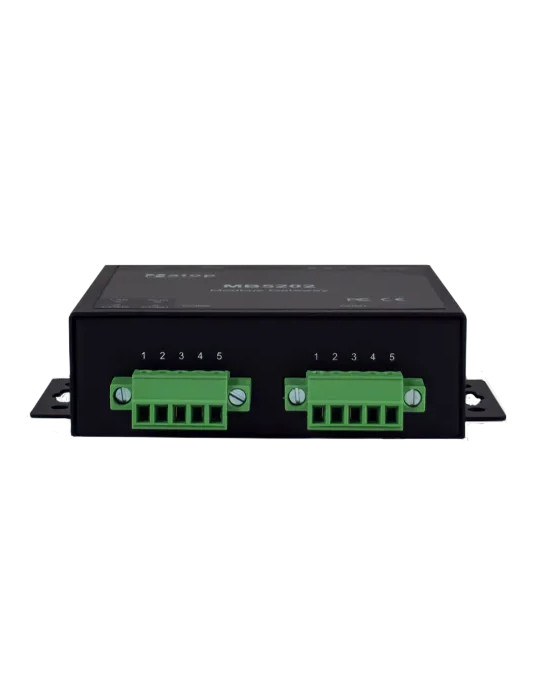

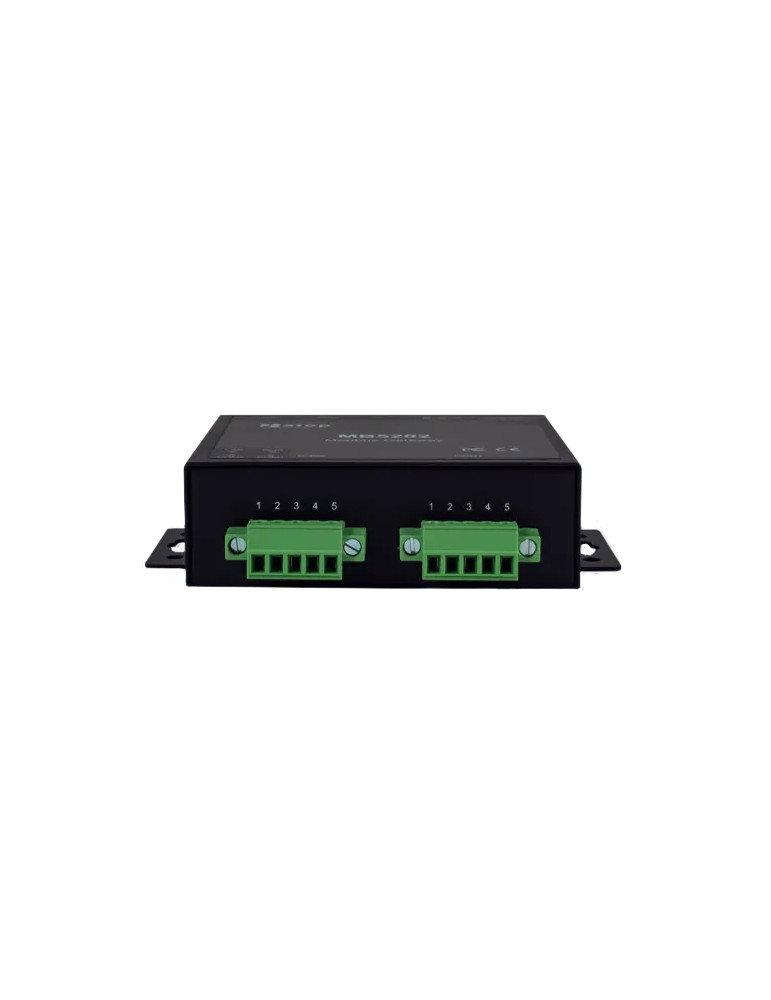

La passerelle Atop MB5202-SFP-TB assure la conversion et le routage entre protocoles Modbus TCP, Modbus RTU et Modbus ASCII sur infrastructures Ethernet et série. Équipée d'un slot SFP 100BASE-FX et de 2 ports série RS-232/422/485 configurables par logiciel, elle simplifie l'intégration des équipements série Modbus dans les réseaux Ethernet industriels. Son boîtier métallique compact avec montage mural intégré et alimentation redondante garantit une exploitation fiable en environnements industriels exigeants.

Conversion et routage des protocoles Modbus

La passerelle supporte nativement Modbus TCP, Modbus RTU et Modbus ASCII avec conversion bidirectionnelle entre toutes les variantes de protocole. La fonction de routage d'ID Modbus permet de fusionner plusieurs segments série en un réseau unique administrable depuis l'interface Ethernet, simplifiant l'architecture de supervision des installations complexes.

Interfaces série configurables

Deux ports série sélectionnables par logiciel offrent la flexibilité requise pour toute topologie de terrain :

• Port 1 : RS-232 full-function (DB9 complet) / RS-422 / RS-485 2 fils
• Port 2 : RS-232 / RS-422 / RS-485 2 fils
• Débit : 1 200 à 230 400 bauds
• Connectique : bornier à vis 5 points 3,81 mm
• Contrôle de flux : Xon/Xoff, RTS/CTS (RS-232 uniquement)

Connectivité réseau Ethernet et fibre optique

La variante MB5202-SFP-TB intègre un slot SFP 100BASE-FX pour la connexion fibre optique 100 Mbps, idéal pour les liaisons longue distance ou les environnements à fortes interférences électromagnétiques. Le boîtier accepte les modules SFP standards 155 Mbps multi-mode et single-mode.

Alimentation redondante

Deux entrées d'alimentation en parallèle (bornier à vis verrouillable 3 points 5,08 mm et jack DC) assurent la continuité de service :

• Bornier : 9-30 VDC
• Jack DC verrouillable : 5 VDC
• Consommation : < 9 W
• Protection contre les inversions de polarité

Modes d'exploitation réseau

La passerelle supporte plusieurs modes de communication TCP/IP pour s'adapter aux architectures existantes :

• Serveur TCP : jusqu'à 4 connexions simultanées (VirtualCOM ou Reverse Telnet)
• Client TCP : destination unique ou VirtualCOM
• UDP : jusqu'à 4 plages d'adresses IP

Administration et supervision

Configuration complète via interface web, Telnet, CLI ou l'utilitaire Windows Atop Management Utility. Supervision SNMP v1/v2c/v3 intégrée. Mise à jour du firmware à distance via Ethernet. Le logiciel VirtualCOM (Windows/Linux) permet la redirection de ports série via le réseau IP.

Robustesse industrielle

• Boîtier métallique compact : 76,6 × 108,2 × 27,5 mm (avec fixation murale et slot SFP)
• Poids : 200 g
• Montage : mural (intégré) ou rail DIN (kit optionnel DK-25)
• Température de fonctionnement : -20 à +70 °C
• Immunité EMC : EN 55024, EN 61000-6-2
• Décharge électrostatique IEC 61000-4-2 : ±4 kV contact, ±8 kV air
• Surtensions transitoires IEC 61000-4-4 : ±2 kV port alimentation DC, ±1 kV port série
• Garantie : 5 ans

Protocoles et conformité

• Protocoles réseau : TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP, SNMPv1/v2c/v3
• Normes Ethernet : IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX, 100BASE-FX)
• Sécurité : EN 62368-1
• CEM : FCC Part 15 Class A, EN 55032, EN 61000-6-4, EN 61000-6-2
• RoHS : conforme

Modules SFP compatibles (non fournis)

• AXFD-1314-0523 : 155 Mbps multi-mode 1310 nm 2 km -40 à +85 °C DDMI
• AXFD-1314-0553 : 155 Mbps single-mode 1310 nm 30 km -40 à +85 °C DDMI
