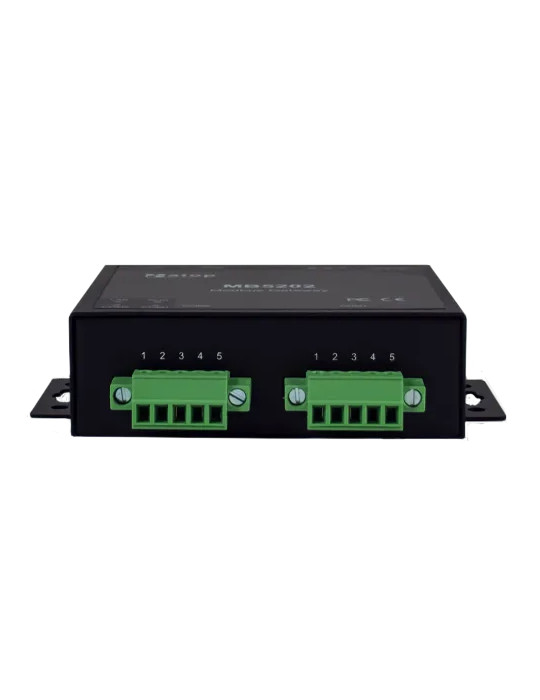

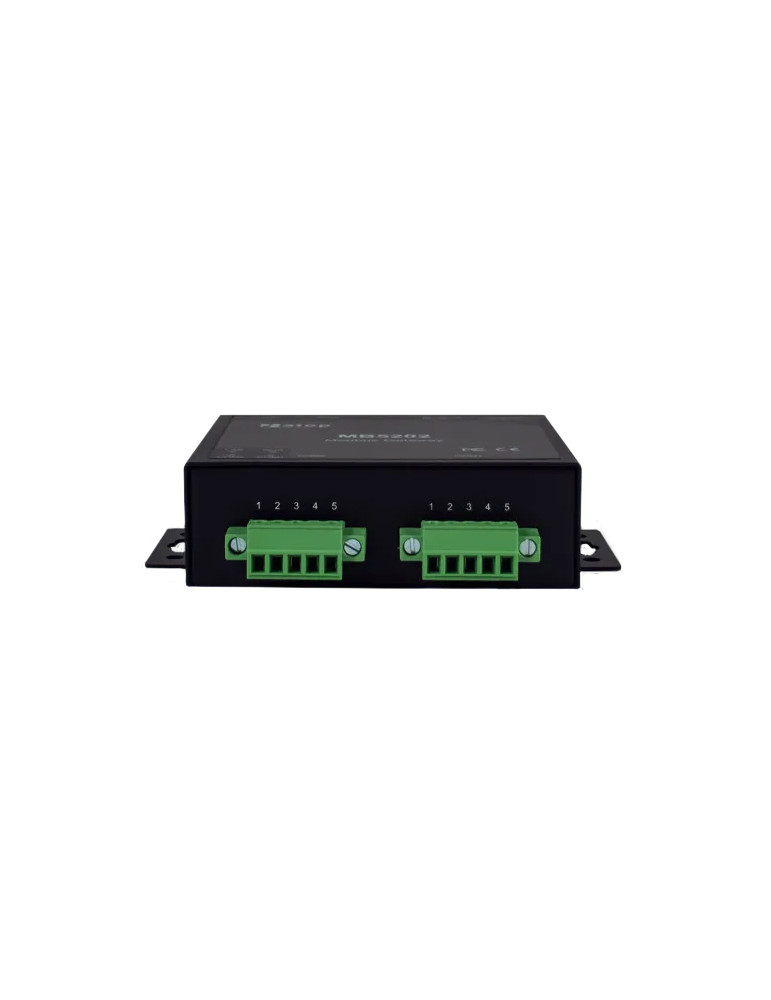

Atop MB5202-TB
Passerelle Modbus TCP/RTU/ASCII compacte 2 ports avec interfaces RS-232/422/485 sur borniers, port Ethernet 10/100 Mbps et alimentation DC redondante.
1P1MB520200002G
La passerelle Modbus Atop MB5202-TB assure la conversion et le routage entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII. Équipée de 2 ports série configurables RS-232/422/485 et d'un port Ethernet 10/100BASE-TX RJ45, elle permet l'intégration d'équipements série dans des réseaux Ethernet pour la supervision industrielle.
Interfaces de communication
- 2 ports série RS-232/422/485 sélectionnables par logiciel sur borniers à vis (TB)
- 1 port Ethernet 10/100BASE-T(X) RJ45 conforme IEEE 802.3/802.3u
- Vitesses de transmission série : 1 200 à 230 400 bauds
- Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232 uniquement)
- Modes de fonctionnement : TCP serveur (4 connexions), TCP client, UDP (jusqu'à 4 plages IP)
Conversion de protocoles Modbus
- Support Modbus TCP, Modbus RTU et Modbus ASCII
- Conversion bidirectionnelle entre tous les protocoles Modbus supportés
- Routage Modbus ID pour l'intégration de configurations complexes
- Modes VirtualCOM et Tunneling pour la redirection série sur IP
Configuration et gestion
- Configuration via interface Web, Telnet ou utilitaire Windows
- Protocoles de gestion : SNMPv1/v2c/v3, HTTPS, Telnet, SSH
- Mise à jour du firmware à distance via Ethernet
- Logiciel de redirection VirtualCOM pour Windows et Linux
- Bouton de réinitialisation (reset) intégré
Alimentation et protection
- Alimentation DC redondante : bornier lockable 3 broches (9-30 VDC) + jack DC 5 VDC
- Consommation : inférieure à 9 W
- Protection contre l'inversion de polarité
- Connecteur : bornier lockable 3 broches 5,08 mm + jack DC
Conception robuste
- Boîtier métallique robuste pour montage mural ou DIN-Rail (kit optionnel)
- Dimensions (avec fixation murale) : 74,5 × 108,2 × 27,5 mm (L × H × P)
- Poids : 200 g
- Température de fonctionnement : -20 à +70°C
- Température de stockage : -40 à +85°C
- Humidité relative : 5 à 95 % (sans condensation)
Conformité et certifications
- Sécurité : EN62368-1
- CEM : FCC Part 15 Class A, EN 55032, EN61000-6-4, EN 55024, EN61000-6-2
- Chocs et vibrations : MIL-STD-810F Method 516.5 et 514.5
- RoHS conforme
- Garantie : 5 ans
Applications
- Intégration d'équipements Modbus série dans des réseaux Ethernet
- Conversion de protocoles entre Modbus TCP, RTU et ASCII
- Routage Modbus ID pour la consolidation de réseaux complexes
- Supervision et contrôle industriel à distance
- Automatisation et contrôle-commande
